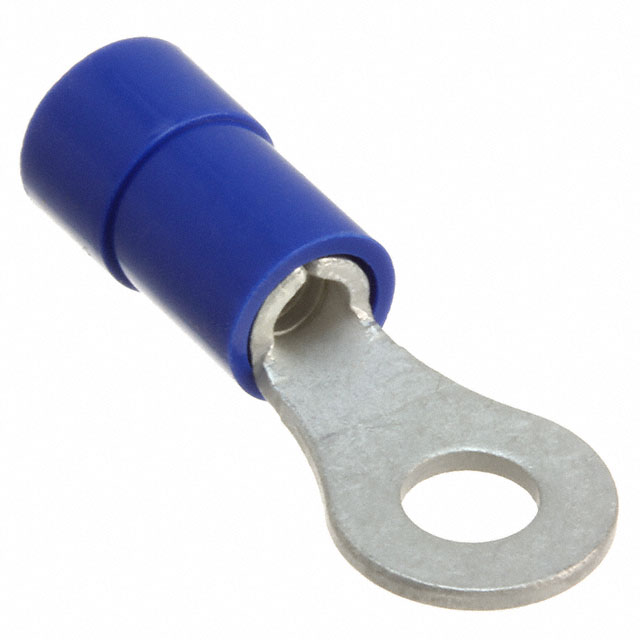

0190700083

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Ring,Screw Terminals,Terminals 蓝色 导线安装,自由悬挂,通孔安装 22.1mm*8.18mm*790μm
供应商型号: WM14911-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 圆形连接器 0190700083

0190700083概述


    产品简介


    InsulKrimp Ring 和 Spade 终端是一种专为电线连接设计的高性能绝缘接线端子,广泛应用于电气、自动化控制系统及家用电器等领域。它们通过采用铜基材料,并在其表面进行镀锡处理,确保了良好的导电性和耐腐蚀性。此外,这些终端配备了PVC绝缘层,不仅提供出色的绝缘性能,还具有优异的机械强度。

    技术参数


    | 规格 | 值 |

    | 适用电线规格 | 22 AWG 至 3/0 AWG |
    | 额定电压 | 600VAC |
    | 额定电流 | 根据电线规格不同,电流范围从15A至150A不等(详见下表) |
    | 操作温度范围 | -105°C(221°F) |
    | 防火等级 | UL 94V-0 等级 |
    电流额定值:
    | 导线规格 (AWG) | 最大电流 (A) |

    | 22 | 15 |
    | 20 | 18 |
    | 18 | 20 |
    | 16 | 30 |
    | 14 | 15 |
    | 12 | 20 |
    | 10 | 30 |
    | 8 | 50 |
    | 6 | 65 |
    | 4 | 85 |
    | 2 | 115 |
    | 1 | 130 |
    | 1/0 | 150 |

    产品特点和优势


    1. 高可靠性:采用铜基材料和镀锡工艺,保证了产品的长期可靠性和稳定性。
    2. 广泛适用性:可适用于多种规格的电线连接,满足不同应用场景的需求。
    3. 卓越的绝缘性能:PVC绝缘层不仅能够提供有效的电气绝缘,还能抵抗各种恶劣环境条件。
    4. 安全认证:UL和CSA双重认证,符合RoHS标准,确保产品的安全性和环保性。

    应用案例和使用建议


    应用案例:这些终端广泛用于工业自动化系统、家用电器以及各种复杂电路中,例如机器人的电源连接、汽车电气系统的布线等。
    使用建议:
    1. 在安装过程中,要确保电线完全插入到接线端子内部,并且与接线端子的良好接触。
    2. 在高负载情况下,选择合适的电流规格以确保安全使用。
    3. 定期检查接线端子的连接情况,确保其紧固状态良好。

    兼容性和支持


    本产品与各种类型的电气设备和电线具有良好兼容性。制造商提供了详尽的技术支持和售后服务,确保用户能够顺利使用并获得最佳效果。

    常见问题与解决方案


    1. 问题:接线端子与电线之间的连接松动。
    - 解决方案:确保电线完全插入并固定到位,必要时可重新紧固接线端子。

    2. 问题:接线端子过热。
    - 解决方案:检查是否选择正确的电流规格,避免过载运行;如果发现问题仍然存在,建议联系技术支持。

    总结和推荐


    综上所述,InsulKrimp Ring 和 Spade 终端凭借其卓越的电气性能、广泛的适用性和高度的安全性,在众多应用场合中均表现出色。无论是工业生产还是家庭使用,这一系列的接线端子都将是您值得信赖的选择。强烈推荐给需要高效、可靠接线解决方案的用户。

0190700083参数

参数
针脚数 -
触头镀层 - 配接 -
类型 Ring,Screw Terminals,Terminals
颜色 蓝色
端接 -
额定电流 -
外壳材料 -
长*宽*高 22.1mm*8.18mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

0190700083厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190700083数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 0190700083 0190700083数据手册

0190700083封装设计

查看详情并下载
Symbol
Footprint
3D Model
