936010198

厂牌: MOLEX

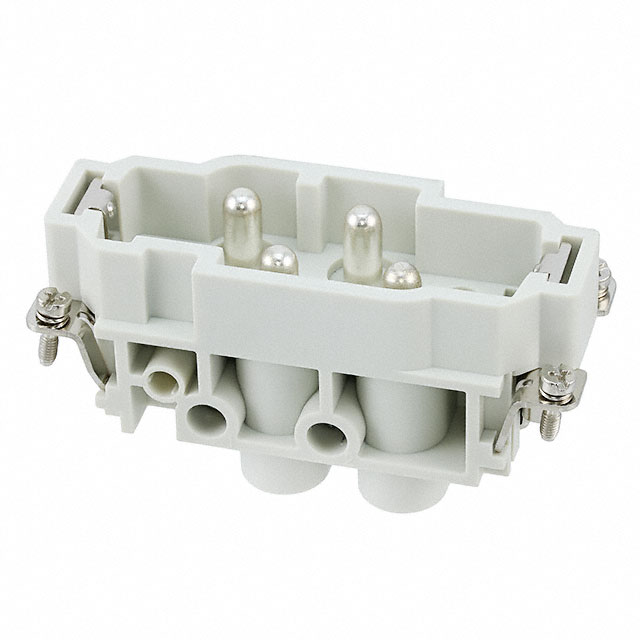

产品描述: 螺钉接线端子插件, 93601系列, 公插
供应商型号: N-936010198
供应商: 云汉优选
标准整包数: 1
MOLEX 重载连接器 - 插件/模块 936010198

936010198概述

    GWconnect Heavy Duty Connectors (HDC) — 技术手册

    1. 产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一款高性能的重型连接器系统,特别适用于需要高电流承载能力和严苛环境的应用场合。本产品系列包括各种类型的连接器组件,如GWconnect Screw Terminal Insert(螺丝终端插入件),其中这款型号为0936010198的螺丝终端插入件是一种男性端口连接器,设计用于处理高达80安培的电流,具备良好的防护和耐用性。主要应用领域包括工业自动化、交通、电力传输系统以及其他对可靠性和安全性要求极高的场合。

    2. 技术参数


    - 基本规格:
    - 产品系列: 93601
    - 组件尺寸: 16B «77x27»
    - 插入部件类型: 螺丝终端插入件
    - 机械特性:
    - 最大配对次数: 500次
    - 插拔力测试扭力: 0.50Nm, 2.50Nm
    - 电线剥离长度: 14.00mm, 7.00mm
    - 额定温度范围: -40°C 至 +125°C
    - 电镀材料: 银
    - 电气特性:
    - 最大电流: 80.0A
    - 最大电压: 830V
    - 电线规格: AWG 14-20, 5-16
    - 其他特性:
    - 防火等级: UL 94V-0
    - 配套外壳: 16B «77x27» 外壳和防护罩
    - 极化至配对部件: 是

    3. 产品特点和优势


    GWconnect Heavy Duty Connectors (HDC) 拥有众多优势,使其成为严苛环境中不可或缺的连接解决方案。这些特点包括:
    - 高可靠性: 500次的配对次数确保长期使用下的稳定性能。
    - 抗冲击和耐振动: 符合多项国际标准,适合恶劣环境。
    - 高效的电线保护: 内置的电线保护功能提高系统的整体安全性和可靠性。
    - 宽广的工作温度范围: -40°C 至 +125°C 的操作温度确保在各种极端条件下都能正常运行。
    - 易于安装和维护: 设计简便,易于操作和维修。

    4. 应用案例和使用建议


    这款GWconnect Screw Terminal Insert被广泛应用于电力分配系统、工厂自动化、轨道交通等领域。例如,在风力发电厂中,它可用于高压直流输电线路的连接。此外,在工业机器人和自动装配线中也常可见到它的身影。为了更好地发挥其效能,建议在安装前仔细阅读安装指南,并确保所有连接部分正确无误地安装。定期进行维护检查也是保证长期性能的关键。

    5. 兼容性和支持


    该产品与特定的16B «77x27» 尺寸的外壳和防护罩兼容。制造商提供全面的技术支持和服务,包括详细的安装指南、维护手册和在线技术支持平台。如有任何疑问,用户可以联系制造商获取帮助。

    6. 常见问题与解决方案


    - 问题1: 如何确认连接器已经完全配对?
    - 解答: 观察连接器上的颜色标记和触点是否完全嵌入即可判断。
    - 问题2: 在高电流应用中,如何确保连接器的稳定性?
    - 解答: 确保按照制造商提供的扭力值进行紧固,并定期检查连接处是否有松动。
    - 问题3: 如何防止外部灰尘进入连接器内部?
    - 解答: 安装时使用配套的防护罩,保持清洁,并避免长时间暴露于灰尘密集区域。

    7. 总结和推荐


    综上所述,GWconnect Heavy Duty Connectors (HDC) 不仅拥有出色的电气和机械性能,还具有良好的耐用性和适应性,非常适合那些对可靠性和安全性要求极高的应用场合。强烈推荐这款产品给正在寻找高性能连接器解决方案的工程师和设计师。

936010198参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

936010198厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010198数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 插件/模块 MOLEX 936010198 936010198数据手册

936010198封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 41.6792 ¥ 354.2732
3+ $ 39.6859 ¥ 337.3302
5+ $ 38.5152 ¥ 327.3792
10+ $ 37.74 ¥ 320.79
库存: 46
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 708.54
