首页  >  产品百科  >  1511050004

1511050004

厂牌: MOLEX
产品描述: Conn DDR4 DIMM Socket SKT 288 POS ST SMD Tray
供应商型号: Q-1511050004
供应商: 期货订购
标准整包数: 182

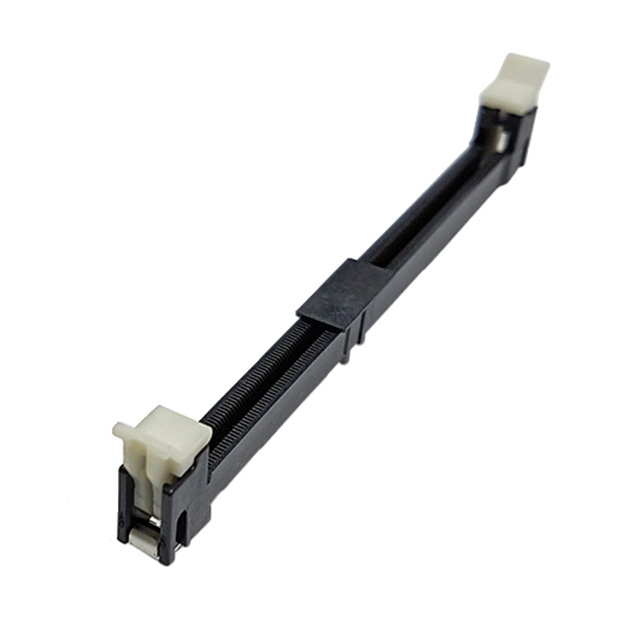

MOLEX 存储器连接器 - 直列式模块插座 1511050004

1511050004概述


    产品简介


    0.50mm Pitch DDR4 miniDIMM Socket
    这款电子元器件是专为内存模块设计的插座,型号为1511050004。它属于Memory Module Sockets系列,提供288个电路,适用于DDR4 miniDIMM插槽。该产品采用表面贴装(Surface Mount)技术,支持垂直安装方式,并且配备了自然色(米白色)锁扣。此外,它没有中心叉锁、拾放盖和其他附加部件。这款DDR4 miniDIMM插槽广泛应用于计算机硬件、服务器和存储设备等领域。

    技术参数


    - 基本规格
    - 产品名称:DDR4 MiniDIMM
    - 产品编号:1511050004
    - 插槽类型:MiniDIMM
    - 触点数量:288
    - 额定电流:0.75A
    - 额定电压:29V AC (RMS)/DC
    - 工作温度范围:-55°C 到 +85°C
    - 接触电阻:≤10mΩ
    - 寿命(最大插拔次数):25次
    - 物理特性
    - 插槽间距(接触面):0.50mm
    - 材质:铜合金,金锡镀层
    - 封装颜色:黑色
    - 锁扣颜色:自然色(米白色)
    - 重量:3.810g
    - 电气特性
    - 接触镀层厚度(接触面):0.762µm
    - 接触镀层厚度(终端面):2.540µm
    - 焊接工艺:符合回流焊标准,最大焊接温度260°C,最长焊接时间5秒
    - 电气模型:参考文档号EE-151105-0001
    - 信号完整性报告:参考文档号SI-151105-0001

    产品特点和优势


    1. 高可靠性:该产品经过25次插拔测试,确保长时间使用的可靠性。
    2. 出色的信号完整性:通过严格的信号完整性测试,确保在高速数据传输时的稳定性。
    3. 环保设计:无卤素材料,符合RoHS和ELV标准,符合环保要求。
    4. 多功能应用:兼容JEDEC MO-314标准的内存模块,适用于多种设备。

    应用案例和使用建议


    - 应用场景:该产品广泛应用于数据中心、服务器和高端工作站等高性能计算环境中。
    - 使用建议:在实际安装过程中,建议严格按照工艺流程进行焊接,并确保焊接温度和时间控制在规定范围内。同时,注意锁扣的正确安装,以避免接触不良的情况发生。

    兼容性和支持


    - 兼容性:该产品与符合JEDEC MO-314标准的内存模块完全兼容,适用于多种类型的DDR4内存模块。
    - 支持和服务:制造商提供了详细的技术支持和售后服务,包括产品的维修和更换服务。如需更多帮助,请访问官方网站或联系客户支持团队。

    常见问题与解决方案


    1. 问题:接触不良导致设备无法正常启动。
    - 解决方案:检查插槽是否正确安装,并确保锁扣已完全锁定。如果仍存在问题,请尝试重新焊接或联系技术支持。
    2. 问题:插拔次数超出寿命导致接触不良。
    - 解决方案:一旦发现插拔次数接近25次,建议及时更换插槽以保证系统稳定性。
    3. 问题:信号完整性问题导致数据传输错误。
    - 解决方案:建议参考信号完整性报告,并按照推荐的焊接工艺进行操作。如仍有问题,请联系技术支持寻求进一步的帮助。

    总结和推荐


    综上所述,这款0.50mm Pitch DDR4 miniDIMM Socket在可靠性、信号完整性和环保方面表现出色,是一款值得信赖的高性能内存插槽。适用于多种高性能计算环境,无论是数据中心还是服务器领域,均能发挥出色性能。推荐给对产品质量和性能有较高要求的用户。对于那些需要长期稳定运行的应用场景,这款产品无疑是一个可靠的选择。

1511050004参数

参数
长*宽*高 108mm(长度)*6mm(高度)
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 盒装,托盘

1511050004厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1511050004数据手册

厂牌 PDF简要描述 下载
MOLEX 存储器连接器 - 直列式模块插座 MOLEX 1511050004 1511050004数据手册

1511050004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
182+ $ 24.2367 ¥ 201.1644
库存: 182000
起订量: 182 增量: 182
交货地:
最小起订量为:182
合计: ¥ 36611.92
