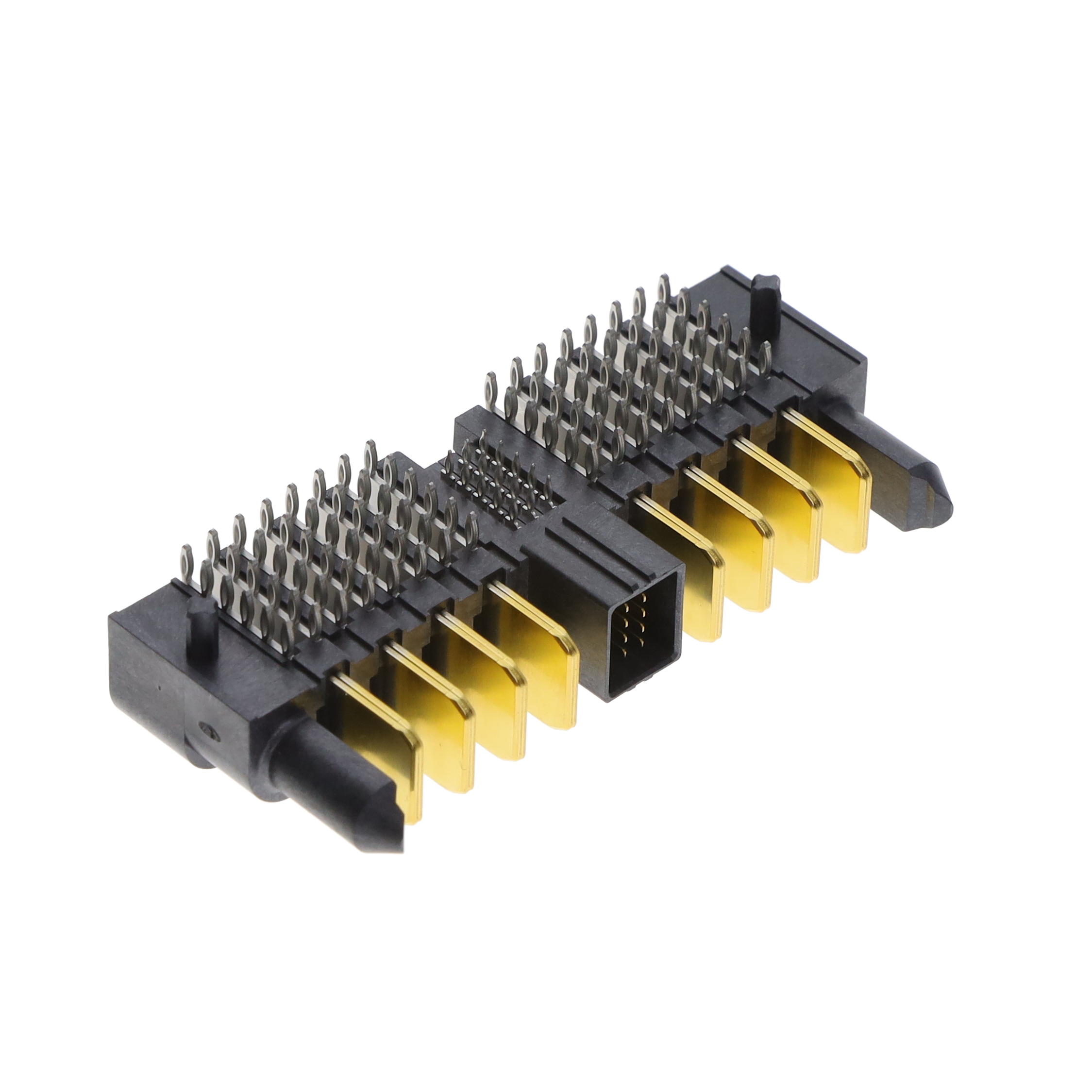

2195620024

产品分类: 矩形连接器 - 其他
厂牌: MOLEX
产品描述:
供应商型号: 900-2195620024-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 其他 2195620024

2195620024概述

    EXTreme Guardian HD 技术手册

    产品简介


    EXTreme Guardian HD 是一种高度可靠的板对板连接器系统,主要用于需要高速信号传输和大电流承载的应用场景。该产品适用于多种电子设备,特别是在工业控制、通信基础设施、计算机服务器等领域具有广泛应用。其设计紧凑且结构坚固,能够在恶劣环境中提供稳定的连接性能。

    技术参数


    - 产品型号: 2195620024
    - 产品系列: 219562
    - 电气特性:
    - 最大电流: 130.0A
    - 最大电压: 125V
    - 接触次数: 23次
    - 每个电路的最大次数: 23次
    - 机械特性:
    - 材料: 高导电铜合金、液态晶聚合物(LCP)
    - 插拔寿命: 200次
    - 环境温度范围: -40°C 至 +125°C
    - 包装与外形:
    - 包装方式: 托盘
    - 安装方式: 右角插头组件带导向销

    产品特点和优势


    EXTreme Guardian HD 具有以下几个显著特点:
    1. 高可靠性: 在恶劣环境中能够保持稳定连接,适用于工业自动化和严苛环境下的应用。
    2. 大电流承载能力: 支持高达130.0A的电流,适用于需要高功率传输的应用场景。
    3. 高速信号传输: 配备15个信号电路,支持高速数据传输,确保信号传输的可靠性和稳定性。
    4. 坚固耐用: 材料采用高导电铜合金,确保长期使用的可靠性;液态晶聚合物外壳提供了额外的保护,提高耐久性。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 用于工业机器人、PLC控制器等设备之间的连接,保证控制系统和执行机构之间的稳定数据交换。
    - 通信基础设施: 在电信基站中作为电源和信号传输的重要部件,确保基站的稳定运行。
    - 计算机服务器: 用于数据中心服务器间的高速数据传输和电力供应,提升服务器的整体性能。
    使用建议:
    - 在安装过程中,确保PCB厚度符合推荐的1.58mm,以避免接触不良或过早磨损。
    - 在选择与之配套的组件时,务必确认其与EXTreme Guardian HD的兼容性,特别是导针和导向销的匹配度。
    - 定期检查连接器状态,以防止因长时间使用导致的磨损和腐蚀,确保系统的稳定运行。

    兼容性和支持


    - 兼容性: EXTreme Guardian HD 配套有相应的垂直插座组件(型号:2195630024),确保良好的互换性和兼容性。
    - 支持: Molex公司提供全面的技术支持和售后服务,包括产品的安装指南、故障排查手册和定期维护建议,确保客户能够充分利用该产品。

    常见问题与解决方案


    1. 问题: 插拔时出现卡顿。
    - 解决办法: 检查PCB厚度是否符合要求,必要时进行调整;确认插头和插座是否正确安装。
    2. 问题: 连接器表面出现腐蚀。
    - 解决办法: 使用适当的清洁剂进行清理,并确保连接器在安装后保持干燥。
    3. 问题: 信号传输不稳定。
    - 解决办法: 检查信号电路的接线是否有松动或断裂,重新焊接或更换损坏的线路。

    总结和推荐


    综上所述,EXTreme Guardian HD 是一款高度可靠的板对板连接器,具备出色的电气性能和机械强度。它广泛应用于工业自动化、通信基础设施和计算机服务器等领域,能够满足用户在不同场景下的需求。鉴于其优异的性能和广泛的适用性,强烈推荐使用这款产品。同时,建议用户在使用过程中注意产品的正确安装和定期维护,以充分发挥其性能并延长使用寿命。

2195620024参数

参数
安装方式 通孔安装
包装方式 托盘
