2202510069

产品分类:
厂牌: MOLEX

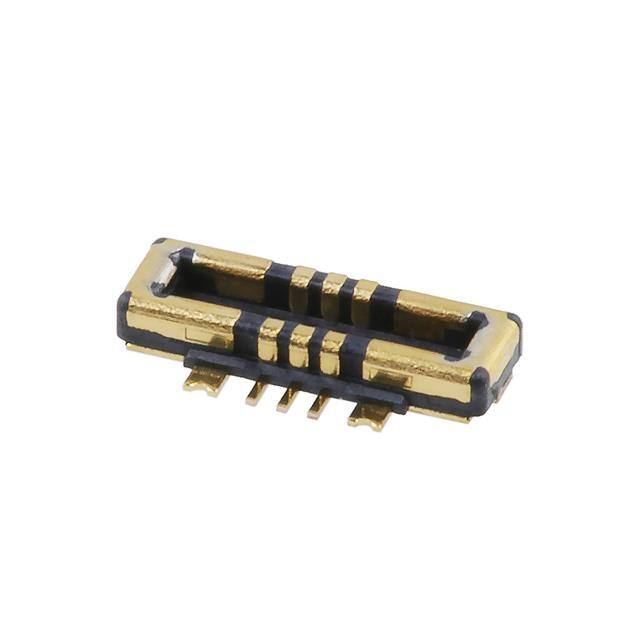

产品描述: Board-to-Board Receptacle Connector 0.35mm Pitch
供应商型号: 23-2202510069TR-ND
供应商: Digi-Key
标准整包数: 15000
MOLEX  2202510069

2202510069概述

    SlimStack Board-to-Board Connector: A Comprehensive Overview

    1. 产品简介


    SlimStack Board-to-Board Connector(以下简称SlimStack连接器)是一款专为板对板连接设计的电子元器件。主要功能是通过精密的触点实现电路信号和电源的传输,适用于各种高密度连接需求的应用场景。SlimStack连接器支持高达18A的大电流传输,并且具备低至0.35mm的针距设计,这使得它非常适合于需要紧凑布局和高效能传输的工业和消费电子设备。

    2. 技术参数


    - 电气特性:
    - 最大电流:每接触点0.3A,最大18.0A
    - 最大电压:交流50V RMS/直流50V
    - 物理参数:
    - 插拔寿命:最多可达1000万次插拔
    - 工作温度范围:-40°C到+85°C
    - 镀层厚度:最小0.100μm的触点镀金
    - 母座材料:液态晶聚合物(LCP)
    - 环境合规性:
    - 符合RoHS标准
    - 符合REACH法规

    3. 产品特点和优势


    - 高可靠性:高达1000万次的插拔寿命,确保了长期稳定的工作状态。
    - 小尺寸:0.35mm的针距设计,使得SlimStack连接器可以应用于空间受限的环境中。
    - 大电流传输:能够处理最高18A的大电流,满足多种应用场合的需求。
    - 高安全性:采用金镀层和液态晶聚合物(LCP)材质,具有出色的耐腐蚀性和高温稳定性。
    - 易集成:独特的垂直方向安装方式和标准化的引脚配置使其易于集成到现有的系统中。

    4. 应用案例和使用建议


    SlimStack连接器广泛应用于智能手机、平板电脑、智能穿戴设备和各类便携式电子产品中。为了最大限度地发挥其性能,建议在进行电路设计时充分考虑以下几个方面:
    - 散热设计:由于大电流传输可能产生的热量,应在设计时考虑散热措施,以防止过热导致的损坏。
    - 布局规划:合理规划PCB布局,确保连接器周围有足够的空间以避免不必要的应力。
    - 电源管理:在电源线附近加入滤波电容,以减少电流突变带来的干扰。

    5. 兼容性和支持


    SlimStack连接器与其配套的SlimStack Board-to-Board插座具有良好的兼容性。制造商提供了详尽的技术支持文档,并定期更新以确保其符合最新的行业标准。此外,客户可以通过厂商的官方渠道获取安装指导和维护支持。

    6. 常见问题与解决方案


    - 问题1:插拔过程中连接不稳定
    - 解决方案:检查是否已正确安装,并确保所有插针位置准确无误。必要时可更换新的连接器组件。
    - 问题2:电流传输能力不足
    - 解决方案:确认所使用的连接器型号是否符合需求,若有必要,请选用更大电流承载能力的产品。
    - 问题3:无法正常导通
    - 解决方案:检查连接器的焊接情况,确保焊接质量良好。如果存在问题,请重新焊接或替换连接器。

    7. 总结和推荐


    总体来看,SlimStack Board-to-Board Connector凭借其高可靠性、紧凑设计及出色的电气性能,在众多应用场景中表现出色。其广泛的兼容性和支持服务也进一步增强了其市场竞争力。因此,强烈推荐此款产品给那些寻求高性能、紧凑型连接解决方案的设计工程师和制造商。

2202510069参数

参数
包装方式 卷带包装

2202510069厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
