首页  >  产品百科  >  43938-2205

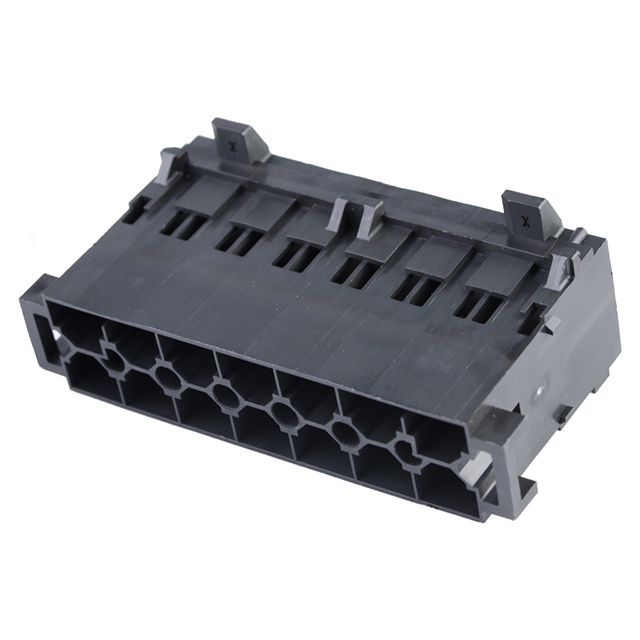

43938-2205

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Plug 2 14pin Male Pin 压接 黑色 面板安装 39.6mm(高度)
供应商型号: Q-43938-2205
供应商: 期货订购
标准整包数: 324
MOLEX 矩形连接器 - 外壳 43938-2205

43938-2205概述

    Mini-Fit SR. 连接器系统产品概述

    1. 产品简介


    Mini-Fit SR. 系列连接器系统是专为多种应用设计的高性能连接器,包括线对线和线对印刷电路板(PCB)的单排和双排版本。该系列产品以其卓越的安全认证和高电流容量而著称,适用于各种严苛的工业环境。

    2. 技术参数


    以下是该连接器系统的详细技术规格:
    - 额定电压:
    - 600V AC/RMS 或 600V DC(适用于某些型号)

    - 电流承载能力:
    - 单排和双排型号的不同配置下的电流承载能力不同,例如 8 AWG 导线的额定电流可达 40A(双排双端子型),具体请参考下表:
    | 导线型号 | 单排 2 条电路 | 双排 2 条电路 |
    |
    | 8 AWG | 50A | 40A (每根导线20A) |
    - 温度上升限制为 30°C,基于 30°C 温度上升限值的全负载额定电流表。
    - 工作温度范围:
    - 工作温度范围:-40°C 至 +105°C
    - 非工作温度范围:-40°C 至 +105°C

    3. 产品特点和优势


    Mini-Fit SR. 系列连接器系统的主要特点如下:
    - 安全认证: 通过了 UL、CSA 和 TÜV 的认证。
    - 高可靠性: 经过严格的机械和电气性能测试,确保在严苛环境下稳定运行。
    - 高电流承载能力: 支持高达 40A 的电流承载能力,适合大功率应用。
    - 耐温性: 能够在极端的温度环境中保持稳定性能。
    - 耐溶剂性: 可以承受多种溶剂浸泡,具有出色的抗化学腐蚀性能。

    4. 应用案例和使用建议


    Mini-Fit SR. 系列连接器广泛应用于工业自动化、能源管理、数据中心及汽车电子等领域。例如,在工业自动化领域,它们常用于传感器信号传输,而在汽车电子中则可用于车载控制单元之间的连接。
    使用建议:
    - 环境适应性: 确保连接器安装在无直接溶剂接触和保护措施良好的环境中。
    - 配线要求: 使用符合标准的铜导线,如 UL 1015 标准的铜导线,避免因导线质量不佳导致连接不良。
    - 匹配连接器: 选择相同金属镀层的连接器进行连接,例如,使用银镀层连接器与银镀层插座匹配。

    5. 兼容性和支持


    - 兼容性: Mini-Fit SR. 系列连接器支持不同型号和排数的组合,例如单排和双排垂直/直角头,并且有适用于特定焊接工艺的产品。
    - 支持服务: Molex 提供详尽的技术文档和售后服务支持,包括应用指南和常见问题解答。

    6. 常见问题与解决方案


    - 问题一:连接器在高温下表现不稳定
    - 解决方案:确保使用具备更高温度承载能力的镀层,如金镀层连接器。
    - 问题二:连接器外观损伤
    - 解决方案:检查是否按照正确的操作规程进行安装和拆卸,以及是否暴露在不适宜的环境中。
    - 问题三:连接电阻过高
    - 解决方案:检查连接器是否已经正确安装,并且确保所使用的导线符合规范。

    7. 总结和推荐


    Mini-Fit SR. 系列连接器以其出色的安全认证、高电流承载能力和良好的环境适应性,在众多应用场景中表现出色。强烈推荐在需要高度可靠性的工业和汽车电子项目中采用此系列连接器。

43938-2205参数

参数
类型 Latch Holder,Plug
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 14pin
长*宽*高 39.6mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,袋装

43938-2205厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

43938-2205数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 43938-2205 43938-2205数据手册

43938-2205封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
324+ $ 4.4625 ¥ 36.5925
500+ $ 4.175 ¥ 34.235
1000+ $ 3.9 ¥ 31.98
2500+ $ 3.65 ¥ 29.93
库存: 32400
起订量: 324 增量: 324
交货地:
最小起订量为:324
合计: ¥ 11855.97
