0050291662

厂牌: MOLEX
产品描述: Molex 连接器外壳, 3路, 4.2mm节距, 1行
供应商型号: TS-0050291662
供应商: 海外现货
标准整包数: 1

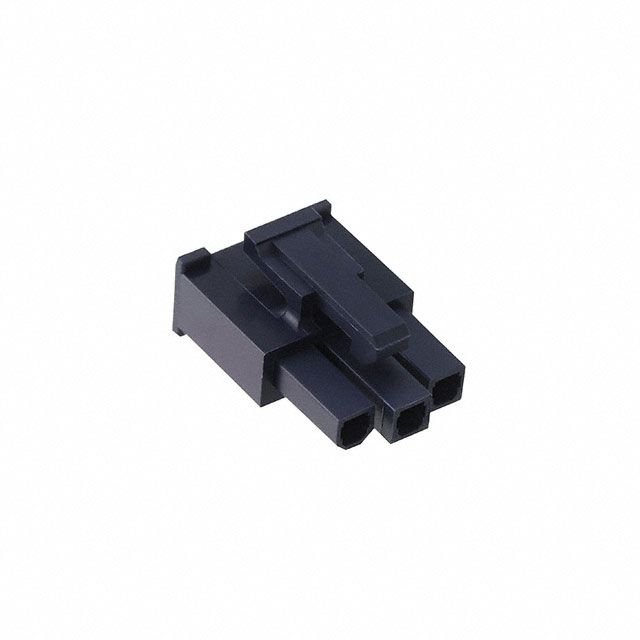

MOLEX 矩形连接器 - 针座 - 插座/母插口 0050291662

0050291662概述

    电子元器件产品技术手册解析

    产品简介


    本次技术手册解析的对象为Molex公司的Mini-Fit JR系列电路插座(产品编号:50-29-1662)。该产品主要用于各类电气连接需求,例如工业控制、计算机网络和通信设备等。Mini-Fit JR系列以其独特的“Make-First/Break-Last”设计,确保在连接和断开时的可靠性和安全性。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    - 外形尺寸:
    - 长度:6.0 mm ±0.8 mm
    - 宽度:3.0 mm
    - 高度:19.3 mm ±0.76 mm
    - 针数:3个
    - 颜色:黑色或米色
    - 材料和认证:
    - 材料:尼龙UL94V-2,符合IEC 60335-1第5版标准
    - 认证:UL 94V-2防火等级
    - 其他关键参数:
    - 环境适应性:工作温度范围、湿度范围等未在手册中详细说明
    - 连接稳定性:中心电路“先连接后断开”,确保可靠性和耐用性

    产品特点和优势


    Mini-Fit JR系列电路插座具备以下独特功能和优势:
    - 可靠的“Make-First/Break-Last”设计:中心电路在连接和断开时优先处理,保证电气连接的安全和稳定。
    - 多功能适配性:可与Molex公司多种不同类型的插头配合使用,如垂直插头、直角插头等。
    - 高耐火性:材料采用UL 94V-2等级尼龙,具有较高的防火性能。

    应用案例和使用建议


    Mini-Fit JR系列电路插座广泛应用于多个领域,如工业自动化、通信设备、消费电子产品等。对于具体应用,建议如下:
    - 在复杂电路中合理布置插座位置,确保电线布线整齐且不影响终端自由浮动。
    - 按照规范操作,不要在电路通电状态下进行连接和断开操作。
    - 定期检查连接部分,避免由于接触不良导致的故障。

    兼容性和支持


    Mini-Fit JR系列电路插座可与Molex公司生产的其他型号插头配套使用,如垂直插头#172647-03、直角插头#172648-03等。此外,Molex公司还提供了相应的技术支持和服务,确保客户能够获得全面的技术指导和售后服务。

    常见问题与解决方案


    根据手册中的信息,整理出一些常见的用户疑问及解决方案:
    - 问题1:如何确认插座的正确安装?
    - 解决方案:严格按照手册中的装配图进行操作,确保每个电路对应正确的腔体。

    - 问题2:在何种情况下应更换新的电路插座?
    - 解决方案:当发现连接松动或绝缘损坏时应及时更换。

    总结和推荐


    综上所述,Mini-Fit JR系列电路插座以其独特的“Make-First/Break-Last”设计、高度的兼容性以及优良的耐火性能,在众多同类产品中脱颖而出。特别适用于需要高性能连接的工业自动化和消费电子等领域。强烈推荐给需要此类连接解决方案的用户。

0050291662参数

参数
额定电流 13A
触头镀层厚度 - 配接 -
防护等级 -
颜色 黑色
排数 1
针脚数 3pin
间距-配接 -
触头镀层 - 配接 -
类型 Latch Lock,Receptacle
长*宽*高 13.8mm*10.2mm*10.2mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

0050291662厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0050291662数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 0050291662 0050291662数据手册

0050291662封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3215 ¥ 2.9239
1000+ $ 0.3146 ¥ 2.8616
2100+ $ 0.3089 ¥ 2.8098
4100+ $ 0.3021 ¥ 2.7477
6500+ $ 0.2964 ¥ 2.6958
库存: 5721
起订量: 685 增量: 15
交货地:
最小起订量为:500
合计: ¥ 1461.95
