444282001

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 20pin 8.5A 5.08μm 锡 黑色 通孔安装
供应商型号: Q-444282001
供应商: 期货订购
标准整包数: 672

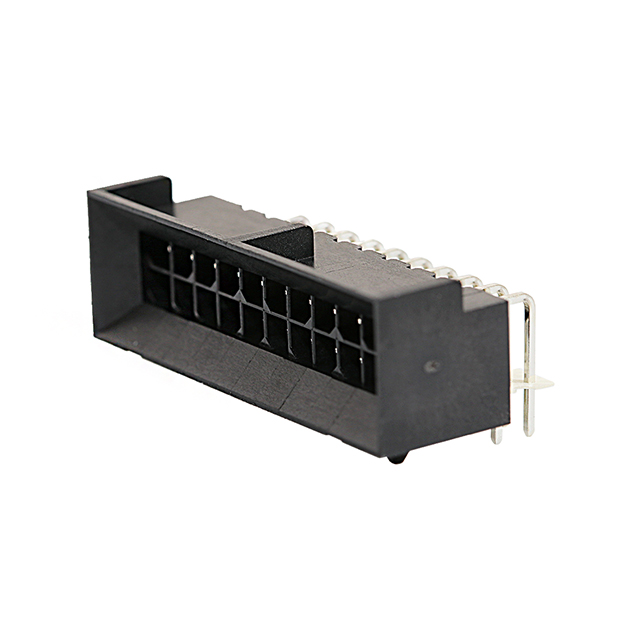

MOLEX 矩形连接器 - 针座 - 公插针 444282001

444282001概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一种用于连接20至30 AWG线材的电子连接器系统。这种连接器适用于多种应用场景,包括但不限于工业控制设备、汽车电子、通信设备等。其主要特点是具备浮动设计,能够提供更可靠的连接并提高装配的灵活性。

    2. 技术参数


    - 线径规格:20 AWG 至 30 AWG
    - 额定电压(取决于系列):
    - 44133/44300/44769:250 VAC/DC
    - 44428/44432/45280:600 VAC/DC
    - 电流容量(单电路):
    - 44133/44300/44769:5 A
    - 44428/44432/45280:5 A
    - 工作温度范围:
    - 操作温度:-40°C 到 +105°C
    - 非操作温度:-40°C 到 +105°C
    - 材料:
    - Crimp终端:磷青铜
    - 面板插口和插头:聚酯、尼龙
    - 插座:高耐温尼龙、LCP
    - 插座针脚和终端:黄铜、磷青铜

    3. 产品特点和优势


    - 浮动设计:能够自动对齐,减少因装配误差导致的连接问题。
    - 高电流密度:确保在各种恶劣环境下可靠供电。
    - 广泛的应用范围:适应不同类型的设备和应用。
    - 环境适应性强:可在广泛的温度和湿度条件下工作,具有良好的抗振动和冲击能力。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化设备:例如电机驱动器和传感器之间的连接。
    - 汽车电子:如车载信息娱乐系统的内部连接。
    - 使用建议:
    - 确保在装配过程中电线保持适当的自由长度,避免外部因素对其位置的影响。
    - 使用标准测试插头进行导通测试,但不建议连续使用。
    - 在高温和低温环境下,适当调整连接器的工作速度以防止损坏。

    5. 兼容性和支持


    - 兼容性:与其他Molex系列的产品具有良好的兼容性。
    - 支持:厂商提供详细的技术文档和支持,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触部位是否有氧化现象,必要时进行清洁处理。
    - 问题2:连接器无法正常拔出
    - 解决方案:确认拔出力是否符合规范要求,必要时更换新的连接器。

    7. 总结和推荐


    总体而言,Micro-Fit (3.0) BMI Floating Connector System 是一款非常可靠的电子连接器,具备优异的性能和广泛的适用性。它的浮动设计和高电流密度使其成为许多应用场景的理想选择。鉴于其优越的性能和广泛应用,我们强烈推荐此产品给需要高可靠性连接解决方案的客户。

444282001参数

参数
触头镀层 - 配接
间距-配接 3mm
针脚数 20pin
排数 2
额定电流 8.5A
防护等级 -
类型 Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 5.08μm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘
