906351102

厂牌: MOLEX
产品描述: CONNECTOR, RCPT, 10POS, 2ROW, 2.54MM
供应商型号: 906351102
供应商: 云汉优选
标准整包数: 1

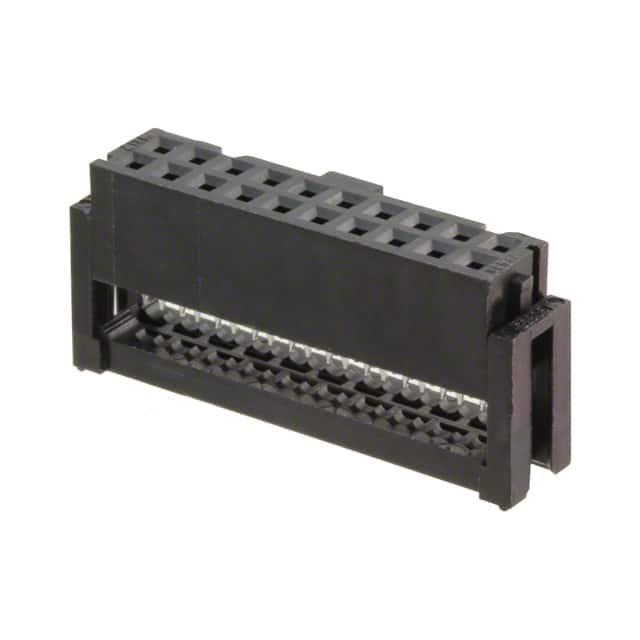

MOLEX 矩形连接器 - 自由悬挂/面板安装 906351102

906351102概述

    Qik Flecs Single Beam Female Assembly 技术手册

    产品简介


    Qik Flecs Single Beam Female Assembly 是一款高性能的电子连接器,专为各种电气连接应用设计。它主要用于电力传输和信号传递,广泛应用于电信、计算机、工业控制、汽车等领域。此连接器采用单端口设计,能够提供稳定可靠的电连接性能。

    技术参数


    | 参数 | 规格 |

    | 材料 | 组件外壳:聚酯(UL 94V-0),黑色;端子:磷青铜 |
    | 端子镀层 | 90635-1:接触区金镀层0.1µm最小;端子区锡镀层1µm最小,镍镀层1µm最小
    90635-2:接触区金镀层0.76µm最小;端子区锡镀层1µm最小,镍镀层1µm最小
    90635-3:接触区金镀层0.38µm最小;端子区锡镀层1µm最小,镍镀层1µm最小 |
    | 电路尺寸 | 64:78.74mm
    60:73.66mm
    50:60.96mm
    40:48.26mm
    34:40.64mm
    30:35.56mm
    26:30.48mm
    24:27.94mm
    20:22.86mm
    16:17.78mm
    14:15.24mm
    10:10.16mm |
    | 线径适用范围 | 26 AWG 7芯绞线和28 AWG 1.14mm最大绝缘电缆,中心距1.27mm |
    | 尺寸 | 总高度(带电缆):
    不带应力释放:10.5mm(参考值)
    带应力释放(型号90170):15.2mm最大
    压缩状态下的总高度:14.5mm(参考值) |

    产品特点和优势


    Qik Flecs Single Beam Female Assembly 具有以下独特功能和优势:
    - 高可靠性:采用金镀层和高导电材料,确保长期使用中的稳定性和可靠性。
    - 多功能性:适用于多种线径和电缆类型,适合不同应用场景。
    - 易安装:采用预加载设计,便于快速安装。
    - 抗干扰:优良的电气特性,能有效抵御电磁干扰。

    应用案例和使用建议


    - 应用案例:常用于电信基站中的电源模块连接,计算机服务器中的内部布线,以及工业控制系统中的传感器信号传输。
    - 使用建议:
    - 在安装前检查电缆的规格是否符合要求,避免因不匹配导致性能下降。
    - 安装过程中注意防尘措施,避免灰尘进入影响电连接质量。
    - 定期检查连接器状态,确保长期稳定运行。

    兼容性和支持


    Qik Flecs Single Beam Female Assembly 与多种电缆和接头相兼容。Molex Technologies LLC 提供详尽的技术支持文档,包括安装指南、维护手册及常见问题解答。同时,他们还提供在线技术支持服务,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查端子镀层是否完好,重新安装确保正确接触。
    2. 问题:接触电阻大。
    - 解决方案:检查是否有灰尘或异物污染,清理后重新测试。
    3. 问题:接触点温度过高。
    - 解决方案:确认电流负载在额定范围内,如有需要,更换更大规格的连接器。

    总结和推荐


    Qik Flecs Single Beam Female Assembly 是一款高质量的电子连接器,具有出色的稳定性和可靠性。其多功能性和易用性使其成为多个领域的理想选择。无论是从性能还是耐用性方面来看,都值得推荐。对于需要高可靠性的电气连接场合,这款连接器无疑是一个很好的选择。

906351102参数

参数
电缆端接 IDC
间距 2.54mm
针脚数 10pin
排数 2
类型 Receptacle
线规 26-28 AWG
触头镀层
颜色 黑色
触头镀层厚度 760nm
长*宽*高 17.3mm*7.0866mm*7.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘,袋装

906351102厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

906351102数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 自由悬挂/面板安装 MOLEX 906351102 906351102数据手册

906351102封装设计

查看详情并下载
Symbol
Footprint
3D Model
