461120601

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Wire to Board RCP 6 POS 12mm Press Fit ST Thru-Hole EXTreme LPHPower™ Tray
供应商型号: Q-461120601
供应商: 期货订购
标准整包数: 405
MOLEX 背板连接器 - 专用 461120601

461120601概述


    产品简介

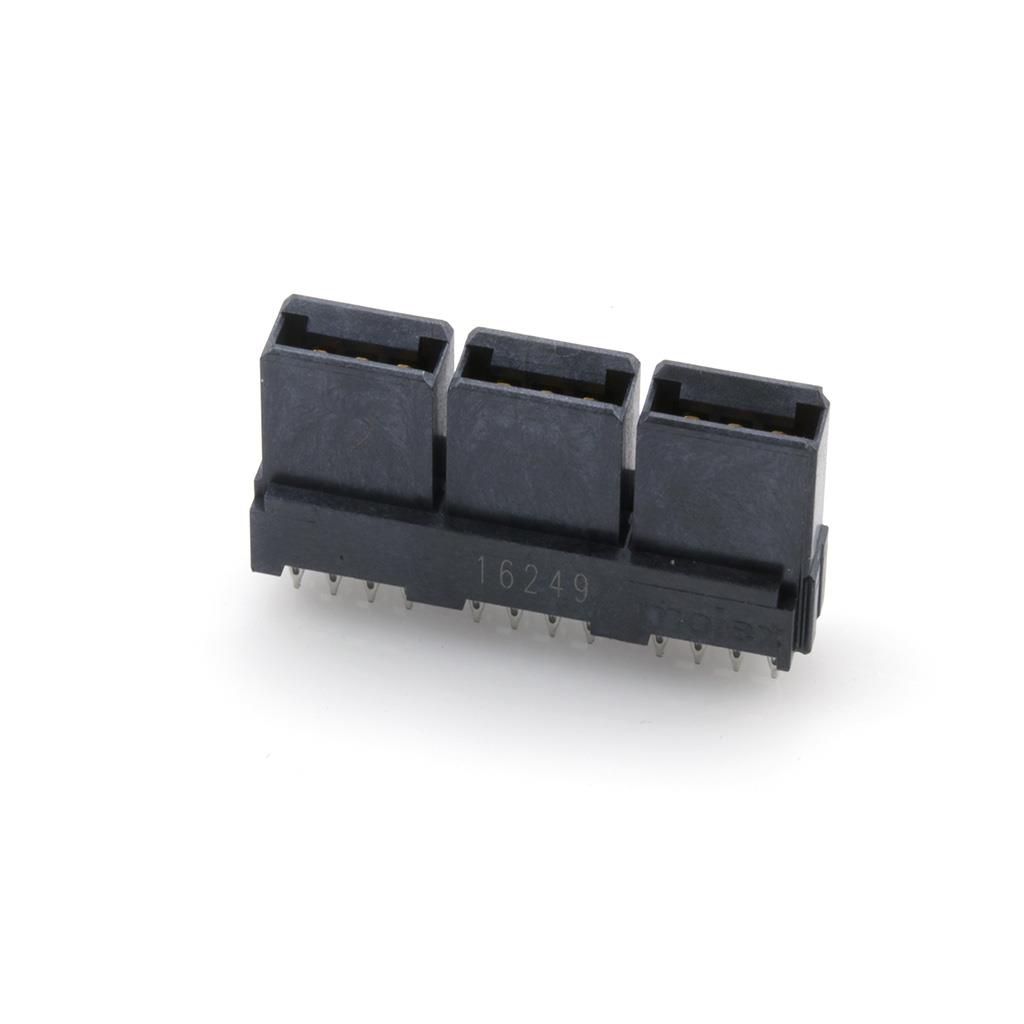

    EXTreme LPHPower Receptacle Header 是一款专为高可靠性要求设计的板对板连接器,主要应用于板对板电力传输领域。其特点在于12.00mm的间距,垂直安装,具备6个电源接触点,表面处理可选金镀层(Au),并且不包含BMI导引。该产品属于46112系列,由Molex公司生产并提供技术支持。

    技术参数


    - 间距:12.00mm
    - 接触点数:6个
    - 最大电流:待确认
    - 最大电压:250V AC(RMS)/ DC
    - 电路数:最大6个
    - 颜色:黑色树脂
    - 工作温度范围:-40°C 至 +105°C
    - 耐久性:最大250次插拔
    - 接头材料:高性能合金(HPA)
    - 树脂材料:高温热塑性材料
    - 镀层:接触点金镀层,端子锡镀层
    - 阻燃等级:94V-0

    产品特点和优势


    EXTreme LPHPower Receptacle Header 具有以下显著优势:
    - 高可靠性:通过了严格的耐久性测试,最高可达250次插拔。
    - 宽泛的工作温度范围:从-40°C到+105°C,适应多种极端环境条件。
    - 易于维护:采用无导引设计,方便清洁和维护。
    - 安全认证:获得UL E29179和CSA LR19980认证,确保其在各种应用中的安全性。
    - 环保设计:符合RoHS、REACH等环保标准,不含卤素,低卤化物含量。

    应用案例和使用建议


    EXTreme LPHPower Receptacle Header 广泛应用于各类板对板电力传输系统中,如工业自动化、通信设备、医疗设备等领域。例如,在一个自动控制系统中,可以将多个控制板通过该连接器实现稳定的电力供应。为了确保最佳性能,建议在安装过程中注意以下几点:
    - 在插拔过程中避免过度用力,以延长使用寿命。
    - 确保插拔次数不超过额定值。
    - 注意环境温度,避免超出工作范围。

    兼容性和支持


    该产品与配套的EXTreme LPHPower直角插头(Part No. 45985)兼容。Molex公司提供了全面的技术支持和服务,包括在线资源、技术文档下载和客户支持服务,以确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:无法正确插拔
    - 解决方案:检查插拔过程是否按照规范操作,确保插头和插座之间没有异物阻碍。
    2. 问题:接触不良
    - 解决方案:检查接触点是否有损坏或氧化现象,必要时进行清洁或更换。
    3. 问题:耐久性不足
    - 解决方案:确认插拔次数未超过额定值,同时注意使用环境,避免在超出工作温度范围的环境中长时间使用。

    总结和推荐


    综上所述,EXTreme LPHPower Receptacle Header是一款高性能、高可靠性的板对板连接器,适用于各种高可靠性要求的应用场合。它的卓越性能、广泛适用性和良好的环保特性使其在市场上具有很强的竞争力。我们强烈推荐这款产品给需要稳定电力传输解决方案的用户。

461120601参数

参数
长*宽*高 36.24mm(长度)*8.33mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘,管装

461120601厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

461120601数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 461120601 461120601数据手册

461120601封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
405+ ¥ 40.7706
库存: 40500
起订量: 405 增量: 405
交货地:
最小起订量为:405
合计: ¥ 16512.09
