714390864

厂牌: MOLEX

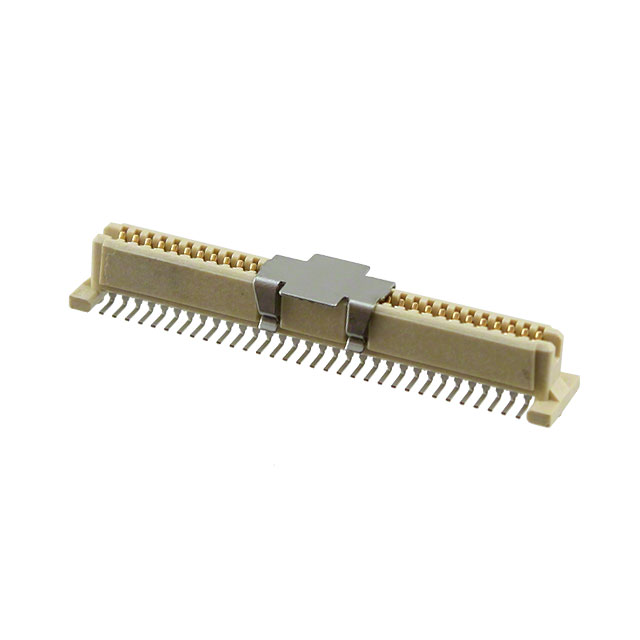

产品描述: Molex 1.0mm间距64p双排排母, PMC Mezzanine系列, 直角, 表面
供应商型号: 714390864
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 714390864

714390864概述


    产品简介


    Molex 1.0mm Board to Board Receptacle Connector 是一款专为高密度连接设计的产品,适用于多种电子设备中。该产品主要用于板对板连接,确保信号传输的高效性和可靠性。由于其紧凑的设计,特别适合应用于空间受限的应用场合,如智能手机、平板电脑、智能穿戴设备及医疗设备等。

    技术参数


    - 外形尺寸:多种规格(20, 30, 40, 50, 60, 64, 70, 80, 84, 90, 100, 110, 120电路)
    - 接触材料:磷青铜,厚度0.205mm
    - 壳体材料:玻璃填充液晶聚合物(LCP),具有UL 94V-0阻燃等级
    - 接触镀层:接触区域金镀层,最小0.76微米;焊尾区域锡镀层,最小1.91微米
    - 封装规格:TUBE或TAPE & REEL包装,具体型号根据电路数量和是否带定位柱及真空吸嘴选择
    - 组装日期代码:XX XX,可标识产品生产批次
    - 工作环境:符合EIA标准700 AAAB对于1.0mm两部分连接器的规定,适用于并联印刷电路板的使用
    - 公差:角度公差±0.5°,直径公差±0.26mm至-0.31mm之间
    - 插接高度:推荐插接高度为5.30mm±0.18mm,可与Molex的1.0mm插头系列71436配合使用
    - 其他特性:可选定位柱及真空吸嘴,便于自动化生产和组装

    产品特点和优势


    Molex 1.0mm Board to Board Receptacle Connector 具有以下几个显著的特点和优势:
    - 高可靠性:采用高导电性的磷青铜作为接触材料,并通过金镀层增强了耐腐蚀性,确保长期稳定可靠的信号传输。
    - 紧凑设计:体积小巧,能够适应狭小的空间,是空间有限应用场景的理想选择。
    - 多样化配置:提供多种电路规格选择,满足不同应用需求,同时可根据需要选择是否配备定位柱和真空吸嘴,提高装配效率。
    - 标准化认证:符合EIA标准700 AAAB规范,确保了产品质量的一致性和可靠性。
    - 良好的互换性:与Molex自身的插头系列配套使用,实现完美匹配,简化系统集成。

    应用案例和使用建议


    Molex 1.0mm Board to Board Receptacle Connector 主要应用于各类电子产品中,特别是在需要高密度连接、低信号损耗的场合。例如,在智能手机和平板电脑等消费电子产品中,用于主板与各种子板之间的连接。此外,在医疗设备和智能穿戴设备等高端市场也广受欢迎。
    使用建议:
    - 在安装过程中,务必保证插接高度的一致性,以避免接触不良的情况发生。
    - 根据具体应用选择合适的电路数量和包装方式,以提高装配效率和降低成本。
    - 在大批量生产时,建议使用具备定位柱和真空吸嘴的版本,有助于提升自动化装配的精度和速度。

    兼容性和支持


    Molex 1.0mm Board to Board Receptacle Connector 兼容于自家的插头系列,如71436系列,可实现无缝连接。Molex公司为客户提供全面的技术支持,包括但不限于产品咨询、技术文档下载、样品申请以及售后服务等,确保客户在整个生命周期内都能获得优质的服务体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定,信号质量差 | 检查接触面是否清洁,确保正确安装 |
    | 接触电阻过高 | 确保使用正确的镀层工艺 |
    | 插拔力过大 | 检查产品是否有足够的弹簧力度 |

    总结和推荐


    综上所述,Molex 1.0mm Board to Board Receptacle Connector 是一款集高可靠性和紧凑设计于一身的产品,非常适合需要在狭小空间内实现高效信号传输的应用场合。无论是消费电子还是医疗设备等领域,它都展现出了卓越的性能表现。因此,我强烈推荐这款产品给需要高密度、高性能连接解决方案的工程师和技术采购人员。

714390864参数

参数
触头镀层
板上高度 5.3mm
针脚数 64pin
接合堆叠高度 8mm,9mm,10mm
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Receptacle
间距 1mm
排数 2
长*宽*高 35.9mm*6.096mm*6.1mm
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 盒装,卷带包装

714390864厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

714390864数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 714390864 714390864数据手册

714390864封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 34.0771
20+ ¥ 32.3733
库存: 56
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 340.77
