首页  >  产品百科  >  1731070107

1731070107

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: Female Sockets,Receptacle 焊盘 2 17pin Steel,Tin Plated 5A 金 绿色 面板安装
供应商型号: 900-1731070107-ND
供应商: Digi-Key
标准整包数: 1

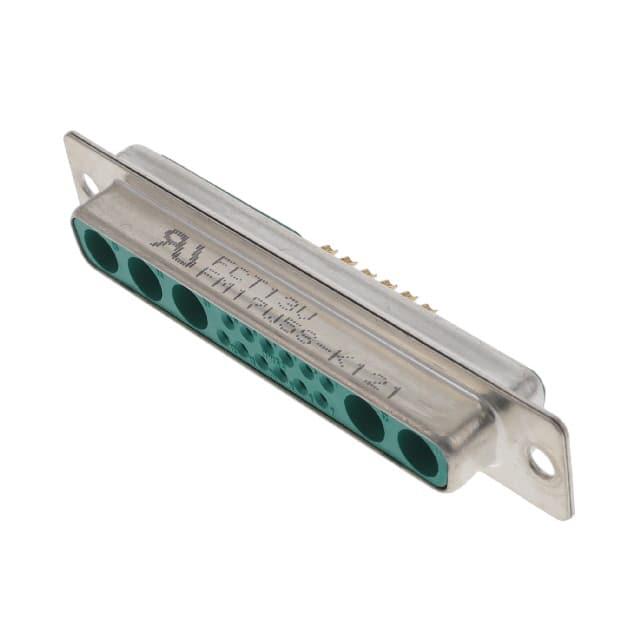

MOLEX D-Sub 连接器 1731070107

1731070107概述


    产品简介


    D-Sub混合布局连接器是一种广泛应用于各种电子设备中的高性能连接器。该系列产品包括不同类型的连接器,如FM和FU系列,旨在满足高密度信号传输和电源传输的需求。这类连接器通常用于通信设备、工业自动化系统、医疗设备以及其他需要可靠电气连接的场合。它们的特点在于能够在一个紧凑的空间内实现多种不同类型的连接(如信号、电源、同轴电缆等),从而简化了系统的布线设计。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55°C 至 +150°C |
    | 壳体材料 | 钢,带黄色铬酸盐镀层(标准) |
    | 绝缘材料 | 聚酯,玻璃填充(UL94V-0),绿色/自然色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 金镀层,0.8 μm(标准),其他镀层可按需定制 |
    | 额定电流 | DC环境下,环境温度为20°C时最大5A |
    | 测试电压 | 1000V,50Hz,持续1分钟 |
    | 接触电阻 | 10 mΩ(MIL-C-24308标准) |
    | 绝缘电阻 | 5000 MΩ |
    | 体积电阻率 | 10^16 Ω·cm(ASTM-D 257) |
    | 介电强度 | 50 kV/mm |

    产品特点和优势


    1. 紧凑设计:适用于空间受限的应用场景,同时保持高度的连接可靠性。
    2. 多功能组合:可以集成多种类型的连接器,如信号、电源和同轴电缆连接器,以适应复杂的电子设备需求。
    3. 高性能材料:采用耐高温(最高可达150°C)、抗冲击性能好的钢质壳体和高品质绝缘材料,确保长期稳定运行。
    4. 高接触质量:通过增加镀金厚度(0.8 μm)和使用弹簧加载机制减少接触电阻,提高信号传输效率。
    5. 易于维护:部分型号支持拆卸和更换信号接触点,方便后期维护和升级。

    应用案例和使用建议


    应用案例
    在一项自动化生产系统项目中,该连接器被用于控制单元和执行机构之间的数据传输和电源供应。由于其紧凑的设计和强大的兼容性,有效减少了系统布线复杂度,并提高了系统的整体可靠性。
    使用建议
    - 在安装前确认所需的接触点配置和电缆规格,以便正确选择合适的连接器型号。
    - 定期检查连接器的工作状态,特别是接触部位是否有氧化或腐蚀现象。
    - 保持连接区域清洁干燥,避免灰尘和湿气对连接器造成损害。

    兼容性和支持


    - 兼容性:支持多种尺寸和接触点数量的配置,适用于不同的应用需求。此外,还有专为特殊用途设计的连接器,如用于高频信号传输的型号。
    - 技术支持:供应商提供详尽的技术文档和安装指南,并设有专门的技术支持团队随时解答用户疑问。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 确保所有接触点清洁且安装牢固,必要时重新压接或更换连接器。 |
    | 连接器过热 | 检查是否存在电流过载情况,必要时调整负载分配。 |
    | 插拔力过大 | 检查连接器和配对接头是否损坏,确保使用正确的方式插拔。 |

    总结和推荐


    该D-Sub混合布局连接器凭借其卓越的设计理念、优异的电气性能以及广泛的适用范围,在市场上具有很强的竞争力。特别是在要求高密度、多用途连接的工业自动化和通信设备领域,这款连接器表现出了极高的实用价值。因此,强烈推荐给那些寻求高效、可靠连接解决方案的专业用户。

1731070107参数

参数
颜色 绿色
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 17pin
类型 Female Sockets,Receptacle
安装方式 面板安装
零件状态 在售
包装方式 散装

1731070107厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1731070107数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX 1731070107 1731070107数据手册

1731070107封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.6064 ¥ 101.8462
10+ $ 9.8582 ¥ 82.5005
25+ $ 9.241 ¥ 77.3358
50+ $ 8.7999 ¥ 73.6438
100+ $ 8.3798 ¥ 70.1285
250+ $ 7.8555 ¥ 65.7403
500+ $ 7.4808 ¥ 62.6053
1000+ $ 7.1242 ¥ 59.6209
库存: 64
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 101.84
