395066010

厂牌: MOLEX

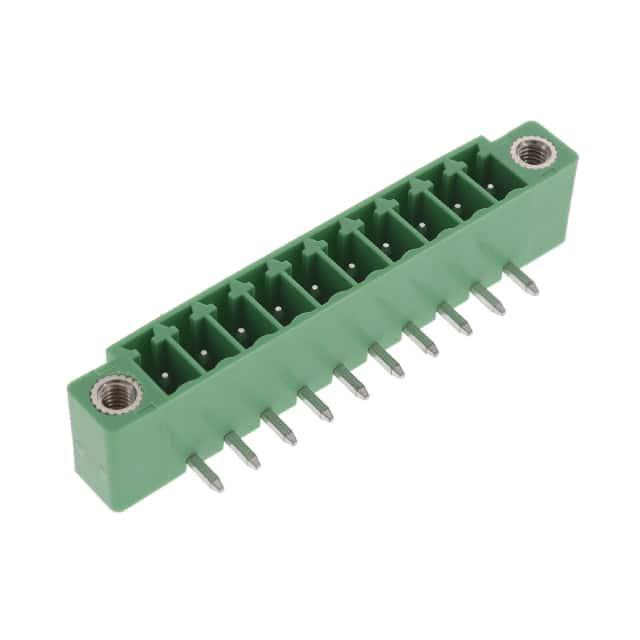

产品描述: Conn Shrouded Header (4 Sides) HDR 10 POS 3.5mm Solder RA Side Entry Thru-Hole Eurostyle™
供应商型号:
供应商:
标准整包数: 0
MOLEX 接线座- 接头/插头和插口 395066010

395066010概述

    电子元器件产品技术手册:3950X 系列

    1. 产品简介


    3950X 系列是一种先进的欧式端子连接器(Euro Header),采用直角设计并具备安装端口。它广泛应用于各种电子设备和控制系统中,特别适用于需要高密度、稳定连接的应用场景。

    2. 技术参数


    - 材料组成:
    - 主体: PA66,UL 94V-0阻燃等级
    - 接线端子: 黄铜镀锡
    - 螺纹嵌件: 黄铜
    - 电气规格:
    - 额定电压:300V
    - 额定电流:8A
    - 机械性能:
    - 最大扭矩:1.59 in.lbs. (0.18NM)
    - 最小插入保持力:22 lbf (98N)
    - 环境适应性:
    - 工作温度范围:-40°C 至 +105°C
    - 最大焊接温度:260°C (500°F),持续5秒
    - 尺寸规格:
    - 总长度 (DIM A): \( (N \times P) + 10.3mm \)
    - 电路长度 (DIM B): \( (N - 1) \times P \)
    - 安装孔直径 (DIM C): \( (B + 8.6mm) \)
    - 螺距 (P): 3.50mm (0.138")
    - 可用位置数 (N): 2至20

    3. 产品特点和优势


    - 高可靠性:PA66材料确保了优异的耐热性和机械强度,适合严苛的工作环境。
    - 便捷安装:黄铜螺纹嵌件提供了可靠的固定,减少了接触不良的风险。
    - 灵活适用性:支持多种安装方式,满足不同设备的需求。
    - 高效散热:镀锡黄铜接线端子确保高效的热传导和电气连接性能。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化控制系统
    - 汽车电子设备
    - 家用电器控制系统
    - 使用建议:
    - 确保安装时按照规定的扭矩值进行紧固,避免过紧或过松导致的连接不稳定。
    - 定期检查连接部位是否有腐蚀现象,及时更换损坏的部件。
    - 在高温环境下使用时,注意监测温度变化,避免超出最大工作温度范围。

    5. 兼容性和支持


    - 兼容性:
    - 3950X系列连接器与市场上常见的欧式端子兼容,可直接替换使用。
    - 支持服务:
    - 提供详尽的产品技术手册和技术支持服务,用户可通过官方渠道获得技术支持。

    6. 常见问题与解决方案


    - Q: 连接器在高负载下出现松动怎么办?
    - A: 检查安装时是否达到规定的扭矩值,必要时重新安装以确保紧固。

    - Q: 连接器长期使用后出现氧化现象怎么办?
    - A: 可以用无水酒精清洗表面,或更换镀金端子以提高抗腐蚀性能。

    - Q: 如何确认连接器是否正确安装?
    - A: 使用万用表检测导通性,确保每个触点都可靠连接。

    7. 总结和推荐


    综上所述,3950X系列欧式端子连接器以其卓越的电气性能、可靠性及广泛的应用场景,成为许多工业和消费电子产品中的理想选择。其出色的性价比和良好的市场口碑,使其在市场上具备较高的竞争力。我们强烈推荐该系列产品用于对连接器性能要求较高的场合。

395066010参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装
