901361310

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 1 10pin 3A 760nm 金 黑色 通孔安装 28.75mm(长度)*7.21mm(高度)
供应商型号: Q-901361310
供应商: 期货订购
标准整包数: 2640

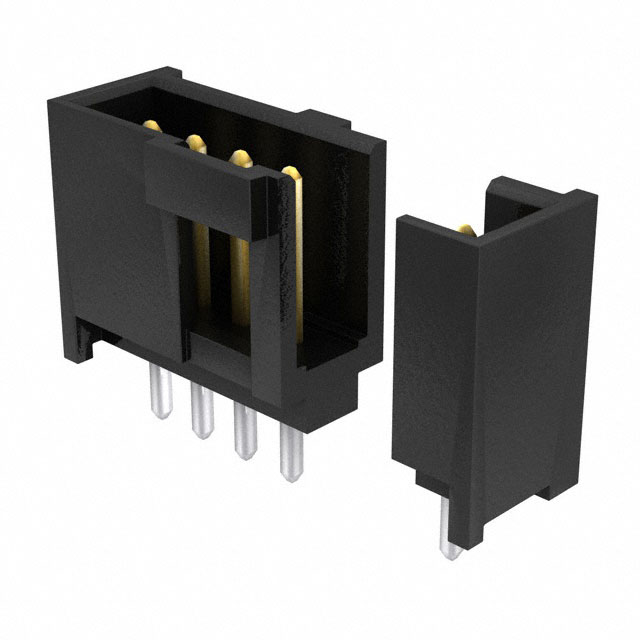

MOLEX 矩形连接器 - 针座 - 公插针 901361310

901361310概述

    C-Grid III 单排直插式遮蔽连接器技术手册

    1. 产品简介


    C-Grid III 单排直插式遮蔽连接器是一款专为各种电路设计的电子元件。其主要功能是实现电路板之间可靠的电气连接,适用于通信设备、工业自动化、医疗设备及消费电子产品等多个领域。该连接器采用耐用材料制成,具备优良的电气特性和机械性能,确保在复杂环境下的稳定运行。

    2. 技术参数


    - 尺寸和公差
    - 尺寸单位:毫米/英寸
    - 一般公差(除非特别指定):±0.1 毫米(四位数精度)
    - 角度公差:±0.5°
    - 推荐的印制电路板孔径:直径0.30毫米([0.012]英寸)
    - 材料
    - 插针:直径0.650毫米([0.0255]平方英寸)黄铜线
    - 外壳:含15%玻璃纤维填充的聚酯,UL 94V-0阻燃等级,颜色为黑色
    - 电气特性
    - 支持电路数量:1至32路
    - 镀层类型
    - 类型A:最小3.0微米锡镀层覆盖1.27至2.54微米镍镀层
    - 类型E:0.38至0.64微米金镀层覆盖在选定区域(两侧),并在选定区域内有3.0微米最小锡镀层,整体覆盖1.3至1.78微米镍镀层
    - 类型F:0.762至1.02微米金镀层覆盖在选定区域(两侧),并在选定区域内有3.0微米最小锡镀层,整体覆盖1.3至1.78微米镍镀层
    - 类型G:选择性金镀层,金镀层0.05至0.10微米在选定区域内,且在选定区域内有3.0至5.0微米最大锡镀层,整体覆盖1.3至2.5微米镍镀层

    3. 产品特点和优势


    - 高可靠性:采用耐用材料制成,能够在恶劣环境中保持稳定的电气连接。
    - 灵活多样的电路配置:支持从1到32路电路的配置,满足不同应用场景的需求。
    - 高效连接:独特的设计确保快速准确的装配,提高生产效率。
    - 多功能镀层选项:提供多种镀层类型,适应不同的应用需求。

    4. 应用案例和使用建议


    - 应用案例:该连接器广泛应用于通信设备和工业自动化系统中,用于连接不同电路板之间的信号传输。例如,在工业控制设备中,该连接器可以实现主控板和多个传感器或执行器之间的高效通信。

    - 使用建议:在安装过程中,应确保插针正确对齐并平稳插入。对于高密度电路板,建议先进行模拟测试,以确保连接器在实际应用中的稳定性和可靠性。此外,定期检查连接器的外观和电气性能,及时更换磨损部件,有助于延长连接器的使用寿命。

    5. 兼容性和支持


    - 兼容性:该连接器与其他标准电子元件和设备具有良好的兼容性,可以方便地集成到现有的电子系统中。
    - 厂商支持:Molex Electronic Technologies, LLC 提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。同时,还提供详细的用户手册和技术文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:连接器插拔次数不足。
    - 解决方案:检查插针和插座是否有损伤,如有损伤请及时更换;确保按照正确的操作方法进行插拔。

    - 问题2:电气接触不良。
    - 解决方案:检查连接器的镀层是否完好,确保无氧化或其他污染物;清洁连接器的插针和插座,确保表面干净。

    - 问题3:无法顺利插入或拔出。
    - 解决方案:检查连接器是否与对应的插孔或插座对齐;检查是否有异物阻碍插拔动作;确保使用适当的力道进行操作。

    7. 总结和推荐


    总体而言,C-Grid III 单排直插式遮蔽连接器凭借其高可靠性、灵活的电路配置和多种镀层选项,在多个应用领域展现出强大的市场竞争力。其耐用性和高效连接能力使其成为众多电子设备的理想选择。我们强烈推荐该产品给需要可靠电气连接解决方案的用户。

901361310参数

参数
颜色 黑色
针脚数 10pin
间距-配接 2.54mm
触头镀层厚度 - 配接 760nm
排数 1
额定电流 3A
类型 Header,Latch Holder
触头镀层 - 配接
防护等级 -
长*宽*高 28.75mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901361310厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901361310数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901361310 901361310数据手册

901361310封装设计

查看详情并下载
Symbol
Footprint
3D Model
