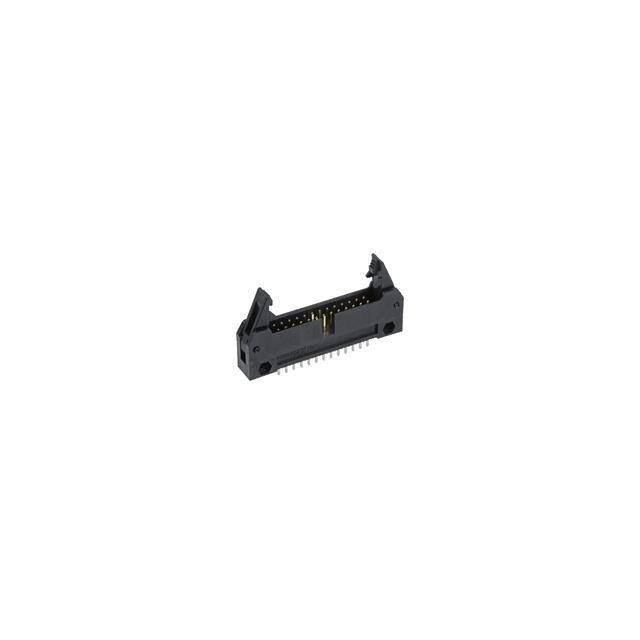

906631301

厂牌: MOLEX
产品描述: Header,Latch Lock/Eject Hooks 2.54mm 2 30pin 2.5A 99nm 金 黑色 通孔安装 57.56mm(长度)*8.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 公插针 906631301

906631301概述

    QF50 SRD HDR VT: Electronic Connector Technical Manual

    1. 产品简介


    QF50 SRD HDR VT是一款高性能电子连接器,专为各种电子设备提供可靠的电气连接而设计。此连接器具有多个触点(最多可达14个),适用于广泛的行业应用,如电信、计算机硬件、汽车电子以及工业自动化等。

    2. 技术参数


    - 材料: 由玻璃填充聚酯(UL 94 V0)制成,颜色为黑色;针脚材质为黄铜或铜合金,尺寸为0.635 mm。
    - 插针镀层选项:
    - 90663-11: 0.1μm金,3μm锡;
    - 90663-12: 0.76μm金,3μm锡;
    - 90663-13: 0.25μm金,3μm锡。
    - 板厚推荐: 1.6mm
    - 公差:
    - 角度公差: ±2.0°
    - 尺寸公差: ±0.2 mm至±0.45 mm不等
    - 最大边缘距离: 10.2 mm
    - 孔直径: 2.7 ±0.1 mm (双排)
    - 其他详细尺寸请参考手册图表。

    3. 产品特点和优势


    QF50 SRD HDR VT连接器具备以下几个显著优势:
    - 高可靠性: 采用优质材料,保证长时间使用下的电气稳定性。
    - 多样化的镀层选择: 可以根据不同的应用需求选择不同类型的镀层,从而提升连接器的耐久性和导电性能。
    - 广泛的适用性: 支持多种电路数,可应用于多种场合。
    - 易于安装: 配合推荐的PCB孔径,便于组装与维护。

    4. 应用案例和使用建议


    该连接器在实际应用中可以用于各种类型的PCB设计,特别是需要高度可靠连接的场合。对于大规模制造应用,QF50 SRD HDR VT也适合作为标准化组件来使用。使用时建议遵循手册中推荐的PCB孔径和布局,以确保最佳的机械和电气性能。

    5. 兼容性和支持


    QF50 SRD HDR VT设计旨在兼容标准PCB厚度(1.6 mm)。如有特殊要求或定制化需求,建议直接联系制造商获取更多支持信息。

    6. 常见问题与解决方案


    - 问题1: 连接器安装时出现接触不良。
    - 解决方案: 确认PCB上的孔径符合推荐值,同时检查是否有异物堵塞。

    - 问题2: 使用一段时间后发现连接松动。
    - 解决方案: 检查是否按照推荐的操作程序安装,并考虑更换新的连接器或重新调整。

    7. 总结和推荐


    QF50 SRD HDR VT是一款高性能且用途广泛的电子连接器,非常适合需要高稳定性和多功能性的应用场景。无论是从材料的选择还是设计角度来看,它都体现了制造商对产品质量的高度关注。因此,我们强烈推荐这款连接器用于各类关键电气连接的设计之中。

906631301参数

参数
类型 Header,Latch Lock/Eject Hooks
额定电流 2.5A
排数 2
间距-配接 2.54mm
触头镀层 - 配接
针脚数 30pin
防护等级 -
触头镀层厚度 - 配接 99nm
颜色 黑色
长*宽*高 57.56mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

906631301厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

906631301数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 906631301 906631301数据手册

906631301封装设计

查看详情并下载
Symbol
Footprint
3D Model
