1727040100

产品分类: D-Sub 连接器
厂牌: MOLEX

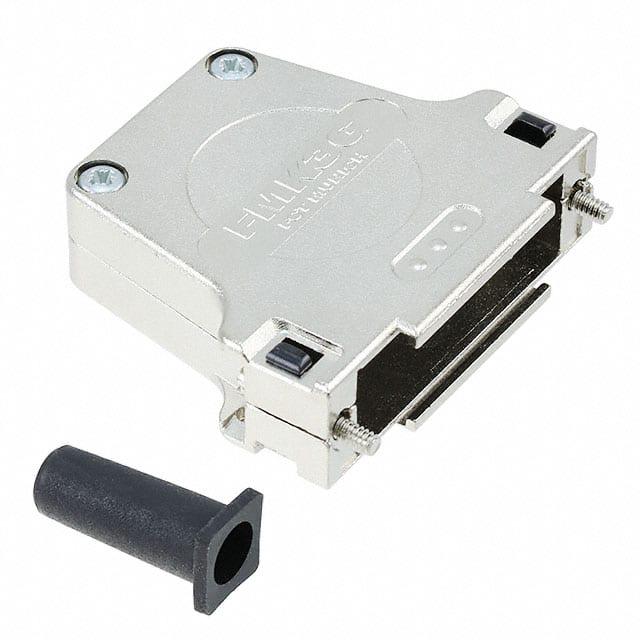

产品描述: D-Sub Backshells 25pin Metal 银色
供应商型号: 1727040100
供应商: 国内现货
标准整包数: 1

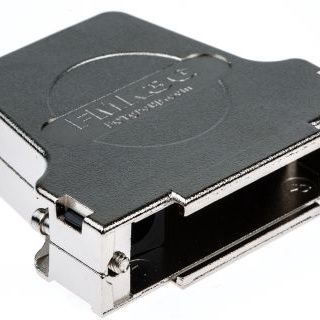

MOLEX D-Sub 连接器 1727040100

1727040100概述

    FCT Metal Backshell for D-Sub Connector 技术手册

    产品简介


    FCT Metal Backshell for D-Sub Connector 是一款专为D-Sub连接器设计的金属外壳。它具备一系列优秀的机械和电气性能,广泛应用于工业控制、通信设备、医疗仪器、军事和航空航天等领域。这款背壳主要用于保护和增强D-Sub连接器的机械强度,确保信号传输的稳定性和可靠性。

    技术参数


    - 产品型号:1727040100
    - 系列编号:172704
    - 产品描述:适用于D-Sub连接器的金属背壳,尺寸为3,直出电缆口,内腔较大,配有橡胶衬套和#4-40锁紧螺丝
    - 磁性:是
    - 防护等级:无防水/防尘
    - 适用电缆直径:3.00-8.50 mm
    - 材料:
    - 背壳:锌压铸
    - 衬套:热塑性弹性体(TPE)
    - 螺丝:钢
    - 安装方式:锁紧螺丝
    - 方向:直出
    - 包装方式:纸箱
    - 表面处理:镍镀层
    - 温度范围:-35°C 到 +100°C
    - 紧固扭矩测试:40 Ncm
    - 认证合规:符合IPC 1752A Class C/D标准,符合IEC-62474标准

    产品特点和优势


    FCT Metal Backshell for D-Sub Connector 的主要特点是其坚固耐用和高性能。锌合金压铸材料使其具有较高的机械强度和耐腐蚀性,能够承受严苛的工作环境。此外,其大内腔设计使得连接器与电缆之间有充足的活动空间,便于安装和维护。其优良的电磁屏蔽性能保证了信号传输的稳定性,特别适合于高频和高功率的应用场景。

    应用案例和使用建议


    FCT Metal Backshell for D-Sub Connector 在工业自动化设备、通信基站、医疗诊断设备等领域有着广泛应用。例如,在工业自动化设备中,该背壳能够有效保护内部连接器,提高设备整体的可靠性和耐用性。在通信基站中,其稳定的屏蔽性能确保了信号的稳定传输。
    使用建议:
    - 确保在安装前清洁所有接口,避免灰尘和杂质影响接触效果。
    - 在安装过程中注意扭矩控制,确保螺丝拧紧至指定扭矩值。
    - 定期检查并清理背壳,保持其良好的工作状态。

    兼容性和支持


    该产品适用于FCT D-Sub系列,型号为Size 3。制造商提供详尽的技术文档和支持服务,包括安装指南、维护手册和技术咨询,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    1. 问题:安装时发现螺丝无法拧紧到规定扭矩值。
    解决方案:检查螺丝是否有损坏或螺纹是否对准正确,确保螺丝孔没有杂质阻塞。

    2. 问题:使用一段时间后发现连接松动。
    解决方案:重新检查所有连接件,确认螺丝是否已经松动,需要再次拧紧至规定扭矩值。

    总结和推荐


    FCT Metal Backshell for D-Sub Connector凭借其卓越的机械性能和稳定的电气性能,成为了一款备受推崇的产品。其广泛的适用范围和可靠的性能使其在市场上具有很强的竞争力。对于需要高可靠性的工业设备和通信设备,强烈推荐使用此产品。

1727040100参数

参数
触头镀层 -
外壳材料 Metal
针脚数 25pin
类型 D-Sub Backshells
颜色 银色
端接 -
额定电流 -
排数 -
零件状态 在售
包装方式 散装

1727040100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1727040100数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX 1727040100 1727040100数据手册

1727040100封装设计

查看详情并下载
Symbol
Footprint
3D Model
