首页  >  产品百科  >  0643201311

0643201311

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 插座 汽车连接器母座, CMC系列, 48路, 4行, 12A, 电缆安装安装
供应商型号: 0643201311
供应商: 国内现货
标准整包数: 1

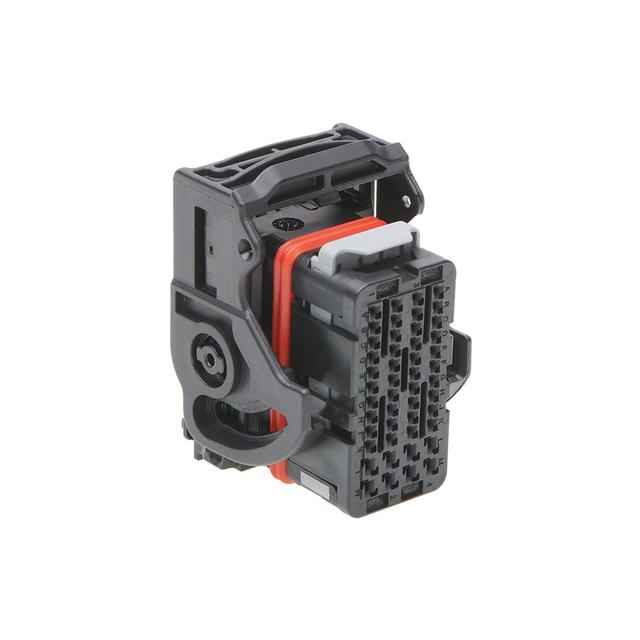

MOLEX 矩形连接器 - 外壳 0643201311

0643201311概述

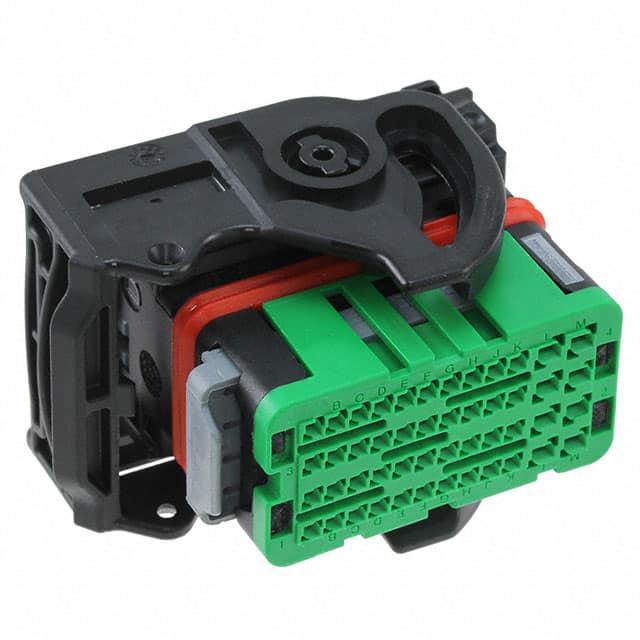

    # 产品介绍:CMC Connector 48 Way Mat Seal Version

    产品简介


    CMC Connector 48 Way Mat Seal Version是一款高性能的48位连接器,广泛应用于各种工业和电子设备中。它采用模块化设计,支持多种终端插入方式,具有出色的机械强度和电气性能。该连接器主要适用于航空、汽车、通讯设备等领域,能够满足高可靠性要求的应用场合。

    技术参数


    - 终端类型:48个终端,支持CP0.6和CP1.5两种终端尺寸
    - 端子尺寸:0.35mm²至2mm²
    - 适用导线直径:
    - CP0.6终端:导线直径应在1.25mm至1.90mm之间
    - CP1.5终端:导线直径应在1.40mm至2.80mm之间
    - 材料:
    - 主体部分:PBT-GF20
    - 背部网格:PBT-GF48
    - 密封圈:硅胶红色
    - 颜色选项:
    - 右输出电线:黑色、灰色、棕色、绿色
    - 左输出电线:黑色、灰色、棕色、绿色
    - 重量:35.7克
    - 工作温度范围:暂未提供具体数值,但通常为-40°C至+105°C

    产品特点和优势


    1. 卓越的电气性能:支持大电流传输,具有优异的绝缘和抗干扰能力。
    2. 模块化设计:易于组装和拆卸,方便维护。
    3. 高强度材料:采用高强度工程塑料,确保长时间使用不变形、不损坏。
    4. 多种颜色选择:不同颜色编码有助于快速识别不同的终端类型,提高操作效率。
    5. 高密封性:密封圈的设计可以防止灰尘和湿气进入,保证长期可靠运行。

    应用案例和使用建议


    应用案例
    - 航空电子设备:用于飞机内部布线系统,保证安全可靠的信号传输。
    - 汽车电子系统:适用于车载通信系统、传感器接口等,提供稳定的电源和信号连接。
    - 通信设备:在基站和数据中心等环境中,实现高速数据传输。
    使用建议
    - 选择合适的导线直径:根据终端类型选择适合的导线直径,确保最佳的连接效果。
    - 正确安装密封圈:确保密封圈完全就位,防止外部环境影响。
    - 避免过载:注意不要让连接器承受过大的电流,以免造成损坏。

    兼容性和支持


    - 兼容性:与特定型号的导线帽(如MOLEX P/N 0643201301)和盲插件(如MOLEX P/N 0643251010和0643251023)配套使用,提供完整的解决方案。
    - 技术支持:厂商提供详细的技术文档和专业支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:连接器无法正确锁定。
    - 解决方法:检查锁定杠杆是否正确安装,确保没有变形或损坏。
    2. 问题:接触电阻过高。
    - 解决方法:清洁接触点,确保无氧化或污染。
    3. 问题:导线容易松动。
    - 解决方法:重新安装导线,确保压接牢固,且符合规定的导线直径。

    总结和推荐


    总体来看,CMC Connector 48 Way Mat Seal Version是一款功能强大、性能稳定、设计精良的连接器,适用于多种高可靠性应用场景。其模块化设计、多种颜色选择以及高强度材料使其在市场上具有较强的竞争力。对于需要高性能、高可靠性的工业和电子设备而言,该产品是理想的选择。因此,我们强烈推荐该产品。

0643201311参数

参数
类型 Latch Holder,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 4
触头端接 压接
针脚数 48pin
长*宽*高 53.2mm(宽度)*34.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

0643201311厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0643201311数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0643201311 0643201311数据手册

0643201311封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 94.1141
10+ ¥ 72.3566
220+ ¥ 46.7569
440+ ¥ 30.452
库存: 440
起订量: 6 增量: 220
交货地:
最小起订量为:1
合计: ¥ 94.11
