936014002

厂牌: MOLEX

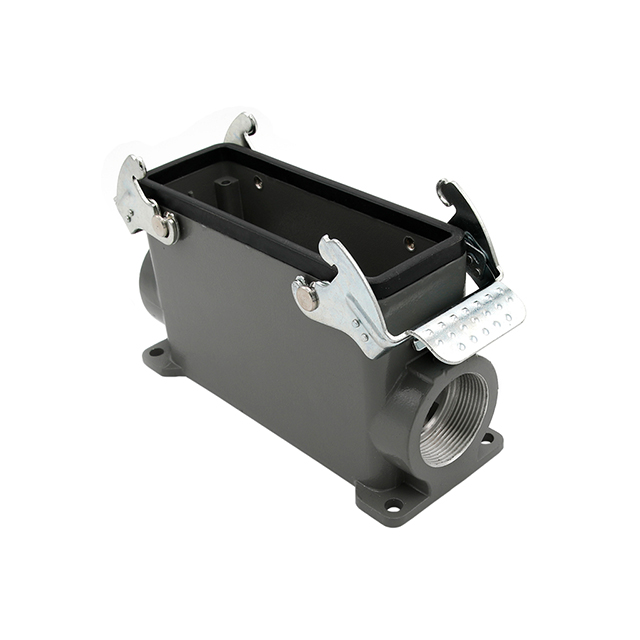

产品描述: Connector Accessories Surface Mounted Housing Straight Gray GWconnect® Bag
供应商型号: Q-936014002
供应商: 期货订购
标准整包数: 1
MOLEX 重载连接器 - 外壳/盖罩/基底 936014002

936014002概述


    产品简介


    产品名称:GWconnect®重型连接器
    产品类型: 高强度工业连接器和铝制外壳
    主要功能: 设计用于重载工业环境下的电气和电子设备连接,能够支持交直流电。适用于复杂机械设备的安装、生产和维护,提供多种不同的锁紧系统以确保稳定和安全的连接。配套的产品丰富,包括各种电缆夹和外壳,适用于标准、严苛及EMC(电磁兼容)环境。
    应用领域:
    - 工业机械
    - 机器人
    - 电力控制面板
    - 信号和控制系统
    - 机器人控制
    - 动力和控制电路

    技术参数


    电气参数:
    - 额定电压:250V至830V
    - 额定电流:最大可达80A
    - 接触电阻:≤0.001Ω
    机械参数:
    - 插拔寿命:≥1000次
    - 绝缘耐压:≥1500VAC/1min
    - 温度范围:-40℃~+80℃
    - 材质:主体部分采用压铸铝合金(表面为聚酯粉末喷涂或镍电镀),配件为自熄型热塑塑料
    环境参数:
    - 防尘等级:IP67/IP68
    - 防水等级:IP67/IP68
    - EMC(电磁兼容性)设计
    其他参数:
    - 插座尺寸:多种型号,适应不同电缆直径
    - 联合方式:顶部、侧面、表面、接头等多方位接入
    - 锁定机制:单杠杆、双杠杆等,通过弹簧和销钉实现稳固锁定
    - 系列编码:例如S-A、S-D、S-Q等,分别对应不同规格和应用场景

    产品特点和优势


    1. 高强度和耐久性: 采用铝合金材质,经过特殊工艺处理,使其具有良好的机械强度和抗腐蚀能力。
    2. 广泛适用性: 提供多种规格和配置选项,可满足不同场合需求。
    3. 高防护等级: 防水防尘等级达到IP67/IP68,能在恶劣环境下可靠运行。
    4. 优异的电气性能: 低接触电阻,高耐压水平,保证稳定的电流传输。
    5. 多重锁定机制: 配备了多种安全可靠的锁紧装置,避免意外断开。
    6. 环保节能: 使用自熄性热塑材料,减少火灾风险,降低维护成本。

    应用案例和使用建议


    应用案例:
    - 在汽车制造车间内,这些连接器常用于机器人和生产线之间的连接,能够承受高负载和严酷的工作条件。
    - 在风力发电场中,GWconnect®连接器被广泛应用于风电叶片控制系统,确保风力发电机组的高效稳定运行。
    使用建议:
    - 安装前需检查所有连接点的清洁度,确保没有灰尘或其他杂质污染。
    - 根据具体使用环境选择合适的防水等级和防护等级的产品。
    - 定期进行维护检查,特别是在高温和湿度较高的环境中,更应该注意对连接器的清洁保养。

    兼容性和支持


    GWconnect®连接器系列提供丰富的选配件,如各种金属和塑料电缆夹、端子,可以方便地集成到不同系统的电缆管理中。同时,制造商提供详尽的技术支持和服务,包括产品选型指南、安装手册和技术咨询,确保客户能够正确且高效地使用产品。

    常见问题与解决方案


    问题1:插拔操作过程中感觉卡顿或阻力大
    - 解决方案: 检查连接器表面是否有异物,清洁后重新尝试。如果仍然存在问题,可能需要更换新的密封圈。
    问题2:连接器出现接触不良现象
    - 解决方案: 清理触点区域,必要时使用专用工具打磨接触面,去除氧化层。同时,检查是否有足够润滑剂涂抹于杠杆和锁紧机构处。
    问题3:连接器防水性能下降
    - 解决方案: 更换老化或损坏的密封圈。注意安装时要按照说明书要求正确装配密封件,并确认所有螺栓均已拧紧到位。

    总结和推荐


    GWconnect®重型连接器凭借其卓越的耐久性、优异的电气性能以及多种锁定机制,在工业自动化、机器人控制等领域表现出色。它不仅能够适应复杂的工业环境,还提供了丰富的兼容性和广泛的应用范围。因此,强烈推荐在重载工业应用中使用该产品,以提高系统可靠性并延长使用寿命。

936014002参数

参数
长*宽*高 143.5mm*57mm*80mm
安装方式 底座安装
零件状态 在售
包装方式 散装

936014002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936014002数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 外壳/盖罩/基底 MOLEX 936014002 936014002数据手册

936014002封装设计

查看详情并下载
Symbol
Footprint
3D Model
