5016350410

厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 400μm 2 40pin 1.7mm 1.42mm 203nm 金 贴片安装 11.1mm(长度)*3.4mm(高度)
供应商型号: 5016350410
供应商: 云汉优选
标准整包数: 10

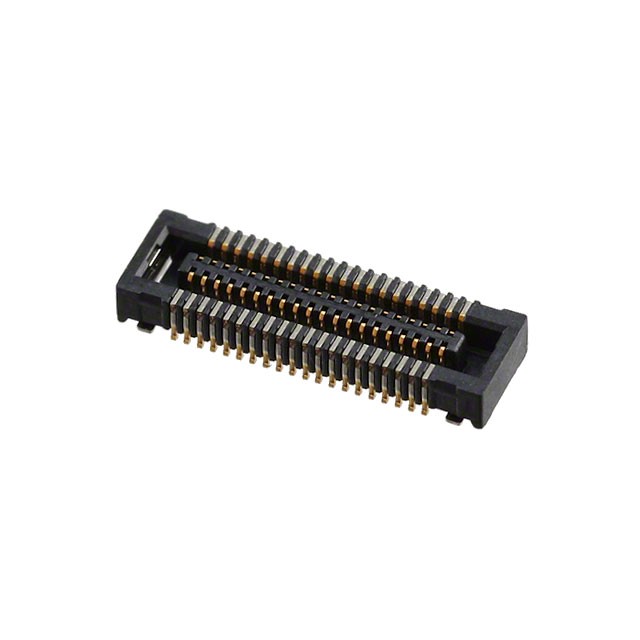

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5016350410

5016350410概述

    SlimStack™ 0.40mm Pitch Board-to-Board Connectors

    1. 产品简介


    SlimStack™ 0.40mm Pitch Board-to-Board Connectors 是一款专门设计用于高密度信号传输的小型化板对板连接器。它主要应用于需要高效、紧凑连接解决方案的电子产品中,如智能手机、平板电脑和便携式医疗设备。SlimStack 系列以极小的0.40mm间距为特点,能够支持高达40个电路,是实现多通道信号传输的理想选择。

    2. 技术参数


    - 电路数:40(最大支持40)
    - 颜色:树脂黑色
    - 耐久性:最大30次插拔循环
    - 锁定机制:与配套零件锁合
    - 高度:插接后1.70mm
    - 金属材料:铜合金,磷青铜
    - 电镀材料:接触面金镀层,端子金镀层
    - 重量:104.777毫克
    - 排数:双排
    - 方向:垂直
    - 温度范围:工作温度范围-25°C至+85°C
    - 接口样式:表面贴装(SMT)
    - 电流容量:每触点最大0.3A
    - 电压:交流50V(RMS)/直流

    3. 产品特点和优势


    - 小巧尺寸:0.40mm超低间距设计,适合在空间受限的应用中使用。
    - 高耐用性:最大支持30次插拔循环,确保长时间稳定运行。
    - 可靠的锁定机制:保证连接稳固可靠,适用于高频信号传输场景。
    - 环保认证:符合RoHS标准,无卤素,绿色环保。

    4. 应用案例和使用建议


    SlimStack 0.40mm Pitch Connectors 在各种便携式消费电子设备中得到广泛应用。例如,在智能手表的设计中,这种连接器可以帮助减少主板占用的空间,从而实现更轻薄的产品设计。此外,由于其优异的信号完整性表现,也常被用于医疗监测设备中。对于用户来说,建议在组装过程中使用自动贴片机进行安装,以保证连接器准确地安装到预定位置。

    5. 兼容性和支持


    SlimStack 0.40mm Pitch Connectors 可与Molex系列内的其他产品如501639 PCB Header 配合使用。如果您在使用过程中遇到任何问题,可以通过Molex官网联系技术支持团队获取帮助。此外,产品包装上提供了详细的包装规格和技术文档下载链接,便于用户查阅。

    6. 常见问题与解决方案


    1. Q: 插拔过程中连接器松动怎么办?
    - A: 检查是否有异物进入连接器内部,定期清洁连接器可以有效避免此问题。
    2. Q: 连接器不能完全锁定如何解决?
    - A: 确保锁定机构正确安装且未损坏,必要时更换新的连接器组件。
    3. Q: 如何检查连接器的电镀质量?
    - A: 使用万用表测试连接器两端电阻值,确认电镀层无明显磨损或腐蚀现象。

    7. 总结和推荐


    综上所述,SlimStack 0.40mm Pitch Board-to-Board Connectors 以其紧凑的尺寸、出色的电气特性和稳定的性能,在高密度信号传输应用领域具有显著的优势。无论是用于便携式消费电子产品还是医疗健康监测设备,这款连接器都是一个理想的选择。我们强烈推荐用户在面临类似需求时考虑选用这一产品。

5016350410参数

参数
触头镀层厚度 203nm
类型 Center Strip Contacts,Receptacle
间距 400μm
排数 2
触头镀层
板上高度 1.42mm
针脚数 40pin
接合堆叠高度 1.7mm
长*宽*高 11.1mm(长度)*3.4mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

5016350410厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5016350410数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 5016350410 5016350410数据手册

5016350410封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.5278
20+ ¥ 7.1514
库存: 10
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 75.27
