首页  >  产品百科  >  936010273

936010273

厂牌: MOLEX
产品描述: 螺钉接线端子插件, 93601系列, 公插
供应商型号: AV-A-MLX936010273
供应商: Avnet
标准整包数: 50

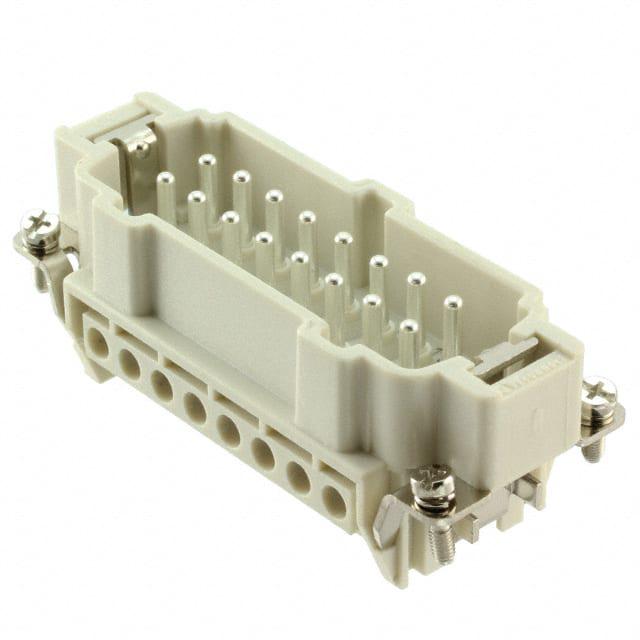

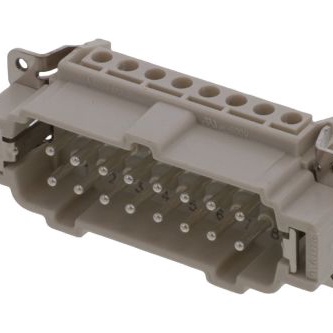

MOLEX 重载连接器 - 插件/模块 936010273

936010273概述


    产品简介


    GWconnect Heavy Duty Connectors (HDC) 系列的产品是专为工业连接需求设计的重型连接器。这些连接器适用于各种严苛环境下的工业应用,如汽车、电力系统、工业自动化等。此次我们重点关注的是型号为0936010273的连接器,它是一种带有16个极点(poles)的螺纹终端插入件,用于16A电流下的14至20号AWG电线,并采用银镀层触点以确保高可靠性和长寿命。

    技术参数


    - 主要技术规格:
    - 极数:16
    - 最大工作电流:16.0A
    - 最大电压:500V
    - 工作温度范围:-40°C 至 +125°C
    - 螺纹紧固扭矩:0.50 Nm
    - 剥线长度:7.00mm
    - 接触材料:铜合金
    - 插头颜色:灰色
    - 电气特性:
    - 最大工作电流:16.0A
    - 最大工作电压:500V
    - 物理特性:
    - 插入次数:最高700次
    - 防火等级:UL 94V-0
    - 重量:82.200g
    - 环境适应性:
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    GWconnect Heavy Duty Connectors 在严苛的工业环境中表现出色。其主要优势如下:
    - 高可靠性:采用银镀层触点,具有出色的导电性和耐腐蚀性。
    - 耐用性强:最高可承受700次插拔,使用寿命长。
    - 安全性高:通过多项认证标准(如CSA、UL),保证了产品的安全性。
    - 易于安装:螺纹终端设计使得连接简便且稳固。

    应用案例和使用建议


    这些连接器广泛应用于汽车制造、电力传输系统、工厂自动化等领域。例如,在电力系统中,它们可以安全地传输大电流,确保电力系统的稳定运行。在工业自动化中,它们能够连接复杂的控制系统,确保数据通信的可靠性。
    使用建议:
    - 确保接线符合规格要求,防止因接线不当导致的短路或损坏。
    - 定期检查和维护连接器,确保其在高温、潮湿环境下依然能正常工作。

    兼容性和支持


    该产品可以与同一系列的其他部件兼容,如Size 16B «77x27» Hoods 和 Housings。制造商提供全面的技术支持,包括产品文档、安装指南和售后服务。此外,用户还可以通过制造商官网获取更多资源和支持。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:检查电线剥线长度和接触面清洁度,必要时重新焊接或更换触点。

    - 问题:连接器过热
    - 解决方案:确认电线规格正确,并检查连接是否紧密。如仍存在问题,考虑更换更大规格的连接器。

    总结和推荐


    GWconnect Heavy Duty Connectors 系列的产品以其高可靠性和耐用性在市场上占有显著地位。在严苛的工业环境中,它们的表现尤为突出。我们强烈推荐这些连接器用于需要高度可靠性和安全性保障的应用场景。如果您正在寻找适合工业应用的高品质连接器,GWconnect HDC系列无疑是您的首选。

936010273参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

936010273厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010273数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 插件/模块 MOLEX 936010273 936010273数据手册

936010273封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 7.1419 ¥ 63.2057
150+ $ 7.0798 ¥ 62.6561
库存: 400
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 3160.28
