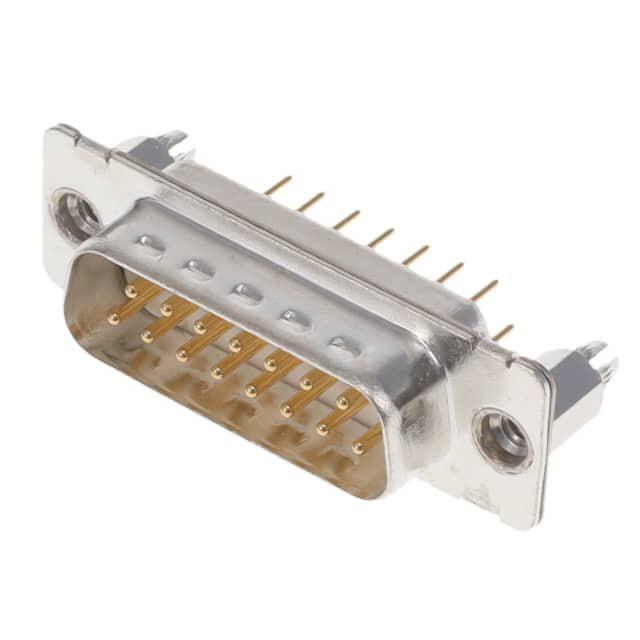

1731090141

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: Male Pins,Plug 焊盘 2 15pin Steel,Tin Plated 5A 金 白色 通孔安装
供应商型号: 1731090141-ND
供应商: Digi-Key
标准整包数: 1
MOLEX D-Sub 连接器 1731090141

1731090141概述

    HPD Standard-Density D-Sub Connector 技术手册解析

    1. 产品简介


    HPD Standard-Density D-Sub Connector 是一种高性能的连接器产品,属于Molex D-Sub系列中的173109系列。该连接器采用直角设计,通过焊接固定在印刷电路板(PCB)上,具有15个电路接口,采用嵌入式镀金铜合金接触点,具有良好的电气特性和机械强度。该产品广泛应用于通信、工业自动化、医疗设备等领域。

    2. 技术参数


    - 型号: 1731090141
    - 电路数量: 15个
    - 最大电路数量: 15个
    - 颜色: 白色树脂
    - 接触材料: 铜合金
    - 镀层材料: 嵌入式金镀镍
    - 终止镀层材料: 金镀镍
    - 插拔次数: 最大500次
    - 耐温范围: -55°C 至 +130°C
    - 最大电流: 每个接触点7.5安培
    - 防水/防尘等级: IP20
    - 端子类型: 通孔式
    - 焊接尾长度: 10.30毫米
    - 电路板厚度: 推荐1.60毫米
    - 极化设计: 支持
    - 屏蔽: 支持
    - 重量: 8.700克

    3. 产品特点和优势


    - 可靠性高: 可承受高达500次的插拔循环,确保长期稳定运行。
    - 适用温度广: 工作温度范围为-55°C至+130°C,适应多种恶劣环境。
    - 耐腐蚀性强: 采用镀金铜合金接触点,提高了抗腐蚀能力。
    - 机械稳定性好: 嵌入式镀金设计,增强了连接器的机械稳定性。
    - 高电流承载能力: 每个接触点最大可承载7.5安培电流,满足高电流需求的应用场景。

    4. 应用案例和使用建议


    该连接器适用于多种应用场景,如通信设备、工业控制系统、医疗仪器等。例如,在一个工业自动化项目中,可以将HPD连接器用于机器与控制器之间的信号传输。使用时,应确保电路板上的焊盘干净且没有氧化,以确保良好的电连接。此外,建议在高振动环境中增加加固措施,以避免因振动导致的接触不良。

    5. 兼容性和支持


    HPD连接器与同系列的15位置插座(D-sub, Size 2, 15 position, Receptacle)兼容。制造商提供了详细的技术文档和客户支持服务,以帮助用户更好地了解和使用该产品。如有任何问题,可以通过访问Molex官方网站获取更多帮助和支持。

    6. 常见问题与解决方案


    - 问题: 插头无法插入插座
    - 解决办法: 确认插头和插座是否正确对齐,检查插头和插座是否有污垢或损坏。
    - 问题: 电流不稳定
    - 解决办法: 检查电路板上的焊点是否完好,确认所有接触点都已正确焊接。
    - 问题: 连接器温度过高
    - 解决办法: 确保连接器周围有足够的散热空间,避免在高温环境下长时间使用。

    7. 总结和推荐


    总体而言,HPD Standard-Density D-Sub Connector是一款性能卓越、可靠性高的连接器产品,特别适合需要高电流传输和宽工作温度范围的应用场景。它具有高插拔循环寿命、良好的电气特性和机械稳定性。如果您的项目需要一个稳定可靠的连接器,我们强烈推荐您选择这款产品。

1731090141参数

参数
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Male Pins,Plug
颜色 白色
端接 焊盘
额定电流 5A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
