22288204

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 20pin 4A 760nm 金 黑色 通孔安装 50.8mm(长度)*10.6mm(高度)
供应商型号:
供应商:
标准整包数: 0

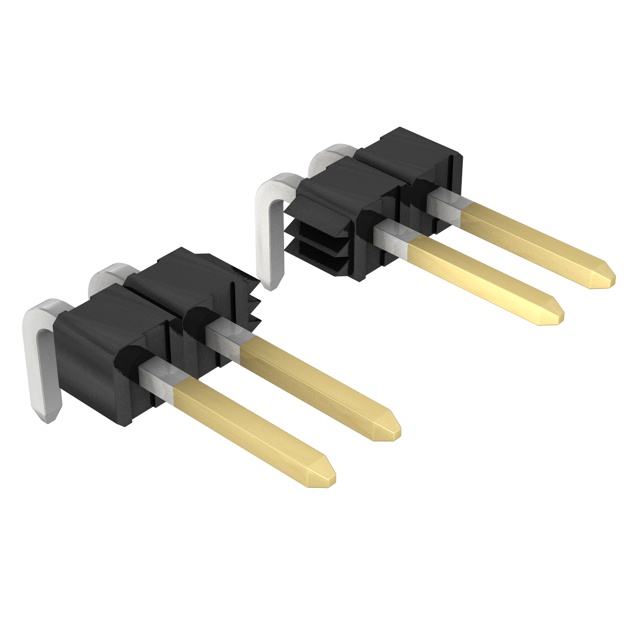

MOLEX 矩形连接器 - 针座 - 公插针 22288204

22288204概述

    KK 100 Header Assembly Flat Right Angle Breakaway 技术手册

    1. 产品简介


    KK 100 Header Assembly(扁平直角断开式)是一种适用于各种电子设备的高性能连接器组件。本产品主要包括多组电路插针,设计用于在PCB板上实现高密度布线和可靠的电连接。广泛应用于计算机、通讯设备、工业控制、医疗仪器等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 材料 | 玻璃填充尼龙(UL94V-0,黑色) |
    | 表面处理 | (154):整体镀锡:0.00254mm/0.0001英寸,镍:0.00127mm/0.00005英寸 |
    (208):选择金:0.00038mm/0.000015英寸,选择锡:0.00254mm/0.0001英寸,整体镍底层:0.00127mm/0.00005英寸 |
    (228):选择金:0.00076mm/0.00003英寸,选择锡:0.00254mm/0.0001英寸,整体镍底层:0.00127mm/0.00005英寸 |
    | 产品规格 | PS 10-07 |
    | 包装信息 | 见表格 |
    | 焊接性 | 符合SMES-152标准 |
    | 针头拔出力 | 最小3磅 |
    | 公差 | 详见图纸 |

    3. 产品特点和优势


    - 可靠性:通过精密设计和严格的制造工艺确保连接稳定性,减少因松动导致的故障。
    - 多功能性:支持多种不同的表面处理选项,以满足不同应用的需求。
    - 易于安装:设计便于组装,提高生产效率。

    4. 应用案例和使用建议


    - 应用案例:适用于服务器主板、路由器、打印机等设备。
    - 使用建议:确保在装配前清洁针脚,避免灰尘和污垢影响接触质量。定期检查连接器状态,以确保长期可靠运行。

    5. 兼容性和支持


    - 与1.57mm(0.062英寸)厚度的PCB兼容。
    - 厂商提供详细的技术支持文档,包括装配指南、焊接指导等。

    6. 常见问题与解决方案


    - 问题1:连接不稳定
    解决方案:检查是否有松动现象,重新安装连接器,并确保紧固。
    - 问题2:焊点问题
    解决方案:确认焊接工艺符合要求,必要时可联系技术支持进行进一步诊断。

    7. 总结和推荐


    KK 100 Header Assembly是一款具有高度可靠性的连接器,特别适合需要高密度布线的应用场景。它凭借其卓越的设计、优良的材料以及广泛的应用范围,成为众多制造商的首选。总体来看,本产品不仅能够提供稳定可靠的电连接,还具备较强的兼容性和良好的售后服务支持,值得推荐使用。

22288204参数

参数
触头镀层 - 配接
额定电流 4A
触头镀层厚度 - 配接 760nm
类型 Breakaway,Header,Push-Pull
针脚数 20pin
防护等级 -
颜色 黑色
间距-配接 2.54mm
排数 1
长*宽*高 50.8mm(长度)*10.6mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22288204厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
