5025781200

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 1 12pin Non-Gendered 压接 米黄色 导线安装,自由悬挂,通孔安装 22.3mm*6.096mm*6.1mm
供应商型号: J-5025781200
供应商: 云汉优选
标准整包数: 20

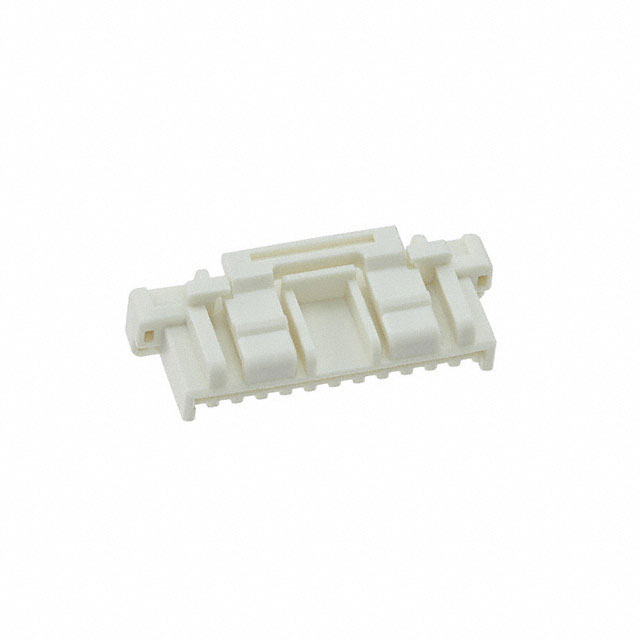

MOLEX 矩形连接器 - 外壳 5025781200

5025781200概述

    CLIK-Mate 1.50mm Pitch Plug Housing 技术手册

    1. 产品简介


    CLIK-Mate 1.50mm Pitch Plug Housing 是一款高可靠性的插头外壳,主要用于信号和线到板的连接应用。它具有1.50mm的间距、单行排列、正锁设计,适用于12个电路的连接需求。此产品的材质为PBT树脂,具有优良的耐热性和机械强度。该产品适用于各种电子设备,如通信设备、工业自动化系统和消费电子产品。

    2. 技术参数


    - 型号: 5025781200
    - 系列: 502578
    - 描述: CLIK-Mate 插座壳体,1.50mm间距,单排,正锁,12个电路,天然色
    - 颜色: 天然色
    - 极性: 与匹配部件极化
    - 锁定机制: 与匹配部件锁定
    - 材料: PBT树脂
    - 重量: 526.600毫克
    - 电路数: 最大12个
    - 温度范围: -40°C 至 +105°C
    - 接口间距: 1.50mm(与插座接口和终端接口一致)
    - 包装类型: 袋装

    3. 产品特点和优势


    - 高可靠性: 采用正锁设计,确保连接稳定可靠。
    - 适用广泛: 适用于多种应用场景,包括信号传输和线到板连接。
    - 环境适应性强: 能够承受极端的工作温度,适用范围广。
    - 材料选择合理: 使用PBT树脂,具备良好的耐热性和机械强度。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于通信设备中的信号传输。
    - 在工业自动化系统中作为控制板和接口板之间的连接组件。

    - 使用建议:
    - 在安装过程中,确保插头与插座完全对齐并锁定,以保证可靠的连接。
    - 在高温环境下使用时,需注意保持良好的散热条件,避免过热导致损坏。

    5. 兼容性和支持


    - 兼容性:
    - 与多个系列的CLIK-Mate插座壳体(如503395, 502585, 503175等)兼容。
    - 与相应的预压接端子(如502579, 503429等)兼容。
    - 支持:
    - 提供详细的安装指导和维护文档。
    - 厂商提供技术支持,帮助解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    - 问题1: 插头无法正确插入插座。
    - 解决方案: 确保插头和插座完全对齐,并且已经正确锁紧。

    - 问题2: 连接不稳定,容易脱落。
    - 解决方案: 检查锁扣是否正确安装,确保锁扣功能正常。

    - 问题3: 长期使用后接触不良。
    - 解决方案: 定期清洁连接部位,去除灰尘和氧化物,保持接触良好。

    7. 总结和推荐


    CLIK-Mate 1.50mm Pitch Plug Housing 以其高可靠性、广泛应用和优良的环境适应性在市场上具有较高的竞争力。它的设计考虑周全,兼容性好,提供了详细的技术参数和使用指南。对于需要高性能连接解决方案的应用场合,这款产品是一个非常理想的选择。强烈推荐在信号传输和线到板连接项目中使用此产品。

5025781200参数

参数
针脚数 12pin
类型 Latch Lock,Plug
颜色 米黄色
触头类型 Non-Gendered
紧固类型 -
排数 1
触头端接 压接
长*宽*高 22.3mm*6.096mm*6.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

5025781200厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5025781200数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5025781200 5025781200数据手册

5025781200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 1.578
500+ ¥ 0.6571
10000+ ¥ 0.6109
库存: 7350
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 31.56
