0191310059

产品分类: 端子 - 铲形端子
厂牌: MOLEX
产品描述: Block Spade Tongue Terminal 10-12AWG Copper Yellow 27.3mm Tin Tape
供应商型号: TS-0191310059
供应商: 海外现货
标准整包数: 1000
MOLEX 端子 - 铲形端子 0191310059

0191310059概述


    产品简介

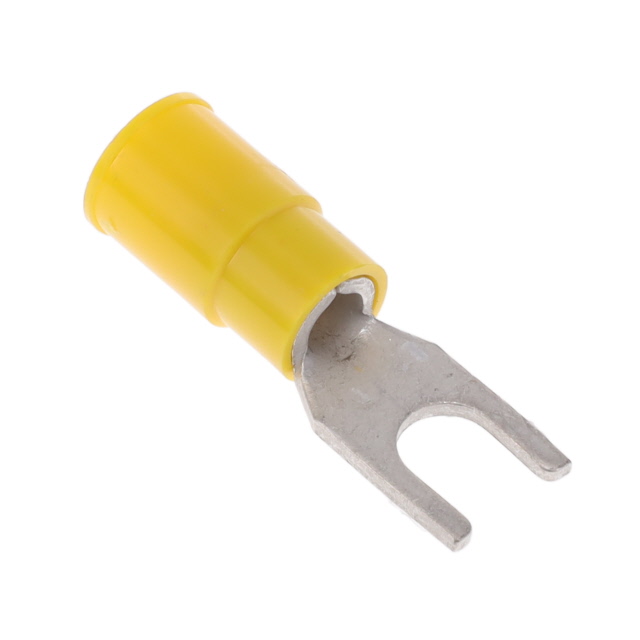

    产品名称: 螺丝端子(Spade Tongue Terminal)
    产品类型: 电线连接器
    主要功能: 螺丝端子主要用于将电线安全可靠地连接到电气设备或装置上。通过螺钉固定的方式,确保了接触的稳定性和可靠性,广泛应用于家用电器、工业控制设备、汽车电子等领域。
    应用领域:
    - 家用电器
    - 工业控制系统
    - 汽车电子
    - 照明系统

    技术参数


    - 材料:
    - 接触部分:铜材,电镀锡(最小厚度为0.0003英寸)
    - 绝缘部分:模塑PVC(黄色)

    - 电气特性:
    - 额定电流:适用于12-10 AWG电线,对应导线截面积为4.0 - 6.0 mm²
    - 工作电压:最高支持300V

    - 尺寸规格:
    - 孔径:"S" 规格尺寸范围:6, 8, 10
    - 宽度:"W" 规格尺寸范围:最大值为0.250英寸(6.35mm)
    - 长度:"L" 规格尺寸范围:最大值为1.075英寸(27.31mm)
    - 厚度:"T" 规格尺寸范围:最大值为0.128英寸(3.25mm)
    - 高度:"H" 规格尺寸范围:最大值为0.550英寸(13.97mm)
    - 工作环境:
    - 温度范围:-40°C至+105°C
    - 相对湿度:0%至95%

    产品特点和优势


    1. 高可靠性: 采用螺钉固定方式,确保连接的稳定性,适用于高振动环境下的应用。
    2. 符合RoHS标准: 所有材料均符合环保要求,保证长期使用对人体无害。
    3. 多规格选择: 提供多种孔径规格,适应不同规格的电线连接需求。
    4. 易于安装: 设计简单,安装方便快捷,节省时间和成本。

    应用案例和使用建议


    - 家用电器: 在空调、冰箱、洗衣机等家电中用于内部线路连接,提高电器的整体安全性。
    - 工业控制系统: 在工业环境中用于连接控制面板内的传感器和执行机构,保障设备稳定运行。
    - 汽车电子: 用于车身电子系统的连接,例如车灯、仪表盘等,提高汽车的安全性能。
    使用建议:
    - 选择合适的孔径规格以匹配电线直径,避免过小导致无法插入或过大引起松动。
    - 在连接前确保电线绝缘层完全去除,并清洁接头表面,以保证良好的电气接触。
    - 使用适当的工具进行紧固,防止过度拧紧导致损坏。

    兼容性和支持


    - 兼容性: 本产品可与其他制造商的相同规格产品互换使用,适用于大多数标准螺丝端子连接器。
    - 支持服务: 厂商提供全面的技术支持和售后服务,包括安装指导、故障排除等,确保客户满意。

    常见问题与解决方案


    - 问题1: 连接处接触不良,导致设备运行不稳定。
    - 解决方案: 确保电线插入后,使用适当力度拧紧螺丝,检查接头是否有氧化现象并进行清洁处理。

    - 问题2: 使用过程中螺丝端子发生松动。
    - 解决方案: 定期检查并重新拧紧螺丝,特别是在高振动环境下需要更加频繁地检查。

    - 问题3: 无法插入正确的孔径。
    - 解决方案: 检查电线直径是否与孔径匹配,如不匹配需更换合适规格的产品。

    总结和推荐


    综上所述,螺丝端子在多个领域都有着广泛的应用,并具备较高的可靠性、易用性和兼容性。尤其在高振动和复杂环境下,其稳定的电气连接性能尤为重要。建议在相关应用中优先考虑选用该产品,以提升整体系统的安全性和可靠性。

0191310059参数

参数
长*宽*高 27.31mm(长度)*8.13mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

0191310059厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0191310059数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 铲形端子 MOLEX 0191310059 0191310059数据手册

0191310059封装设计

查看详情并下载
Symbol
Footprint
3D Model
