936010828

厂牌: MOLEX
产品描述: 重载连接器外壳, 93601系列, 侧入, STD
供应商型号: AV-A-MLX936010828
供应商: Avnet
标准整包数: 10

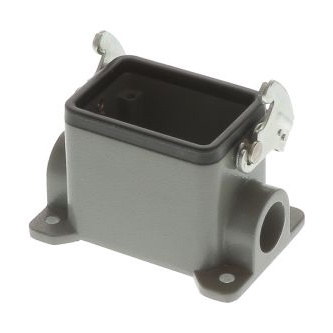

MOLEX 重载连接器 - 外壳/盖罩/基底 936010828

936010828概述

    GWconnect Heavy Duty Connectors (HDC) 技术手册解析

    1. 产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一种工业级连接器,专门设计用于在严苛环境下提供可靠连接。该系列产品包括单杠杆表面安装型外壳,材质为压铸铝合金,具有防水防尘性能,适用于需要高稳定性和耐久性的各种应用场景。GWconnect HDC系列适用于多个行业,如汽车制造、铁路运输、工业自动化和可再生能源系统等。

    2. 技术参数


    - 产品类型: 单杠杆表面安装型外壳
    - 材质: 压铸铝合金外壳、镀锌钢杠杆、NBR橡胶垫圈
    - 颜色: 灰色RAL 7037
    - 防护等级: IP66, IP69
    - 工作电压: 最大500V
    - 锁紧机制: 有
    - 螺纹规格: M20
    - 重量: 198.080克
    - 材料涂层: 聚酯粉末涂层
    - 引脚配置: 尺寸6B“44x27”

    3. 产品特点和优势


    GWconnect Heavy Duty Connectors (HDC) 具备以下显著特点和优势:
    - 高防护等级: IP66/IP69,适用于恶劣环境。
    - 坚固耐用: 压铸铝合金外壳提供了出色的机械强度和耐腐蚀性。
    - 易于安装: 表面安装设计便于快速安装和拆卸。
    - 广泛的兼容性: 支持多种型号的插入件(如S-D, S-DD, S-E等)。
    - 可靠的电气性能: 最大500V的工作电压确保在各种应用中保持稳定。

    4. 应用案例和使用建议


    GWconnect HDC连接器在多种应用场景中表现出色,例如:
    - 汽车行业: 用于动力总成系统、车身控制模块等。
    - 工业自动化: 在复杂的生产线环境中实现稳定的数据传输和电源供应。
    - 铁路运输: 在机车车辆上提供可靠的连接解决方案。
    - 可再生能源系统: 适用于风力发电和太阳能光伏系统,确保在恶劣天气条件下的可靠运行。
    使用建议:
    - 确保安装过程中正确锁定所有部件,以防止意外松动。
    - 定期检查连接器的状态,确保密封垫圈完好无损。
    - 遵循制造商的建议进行维护和清洁。

    5. 兼容性和支持


    GWconnect HDC系列连接器兼容多种类型的插入件,包括S-D, S-DD, S-E, S-EE, S-EP, S-ES, S-HSB, S-ESHV, S-K, S-M 和 S-EHV 插入件。此外,该产品获得了多项认证,如CSA 256883和UL E249674,确保其符合国际安全标准。
    制造商提供全面的技术支持和售后服务,用户可以通过官方网站获取最新的产品信息和技术文档。

    6. 常见问题与解决方案


    - 问题1: 连接器在极端温度下无法正常工作。
    - 解决方案: 检查安装环境,确保符合连接器的额定工作温度范围。必要时采取适当的保温措施。

    - 问题2: 密封性能下降导致进水。
    - 解决方案: 更换旧的密封垫圈,并确保安装过程中各部件正确对齐。

    - 问题3: 电气接触不良。
    - 解决方案: 清理插针和插座之间的氧化物,确保良好的电气接触。

    7. 总结和推荐


    GWconnect Heavy Duty Connectors (HDC) 是一款高度可靠且适应性强的工业连接器。其优异的防护等级、坚固的结构和广泛的兼容性使其成为各种严苛环境下不可或缺的选择。强烈推荐在需要高性能和长寿命连接解决方案的应用中使用此产品。为了获得最佳效果,建议遵循制造商的指导和维护建议。

936010828参数

参数
长*宽*高 83.5mm*57mm*53mm
安装方式 底座安装
零件状态 在售
包装方式 散装

936010828厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010828数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 外壳/盖罩/基底 MOLEX 936010828 936010828数据手册

936010828封装设计

查看详情并下载
Symbol
Footprint
3D Model
