936010143

厂牌: MOLEX
产品描述: 螺钉接线端子插件, 93601系列, 母座
供应商型号: AV-A-MLX936010143
供应商: Avnet
标准整包数: 10

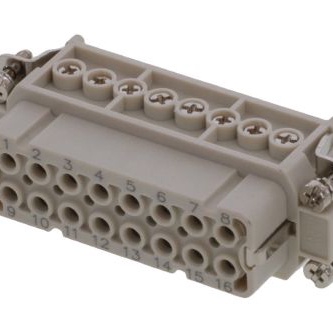

MOLEX 重载连接器 - 插件/模块 936010143

936010143概述

    GWconnect Heavy Duty Connectors (HDC) 技术手册

    产品简介


    GWconnect Heavy Duty Connectors(HDC)是一款高性能的重型连接器,主要用于工业领域。该产品具有坚固耐用的特点,适用于需要高电流传输和稳定连接的应用环境。其主要功能是通过螺丝终端接口实现电气连接,并具备良好的防潮和耐温特性,确保在恶劣环境中仍能正常工作。

    技术参数


    以下是GWconnect Heavy Duty Connectors的技术规格和性能参数:
    - 产品型号:0936010143
    - 材料:
    - 接触件材质:铜合金
    - 插件材质:聚碳酸酯
    - 表面处理:银镀层
    - 物理特性:
    - 极性保护:是
    - 防火等级:UL 94V-0
    - 温度范围:-40°C 至 +125°C
    - 螺丝扭紧力矩:0.50 Nm
    - 环境耐用性:最多500次插拔循环
    - 电气特性:
    - 电流承载能力:每接触点最大16.0A
    - 最大电压:250V
    - 导线尺寸:AWG 14-20 (0.50-2.50 mm²)
    - 剥线长度:7.00mm
    - 认证:
    - CSA C22.2 NO. 182.3
    - EN 60664-1
    - EN 61984
    - UL 1977
    - 包装:
    - 包装类型:袋装

    产品特点和优势


    1. 高可靠性:GWconnect Heavy Duty Connectors拥有高达500次的插拔循环耐久性,确保长期稳定的工作性能。
    2. 防护等级:具备IP66防护等级,能够有效防止水汽和尘埃进入,适用于严苛环境下的工业应用。
    3. 安全性能:通过UL 94V-0防火等级认证,确保产品在高温环境下不会产生危险燃烧。
    4. 广泛的兼容性:与不同类型的罩体和外壳兼容,便于系统集成和扩展。
    5. 环保特性:符合欧盟RoHS和REACH标准,不含卤素和邻苯二甲酸盐,适合环保要求高的应用场合。

    应用案例和使用建议


    GWconnect Heavy Duty Connectors广泛应用于工业自动化、电力分配系统和铁路交通等领域。例如,在一个大型工厂自动化系统中,GWconnect Heavy Duty Connectors被用于连接控制柜和电机驱动单元,确保高效稳定的电流传输。
    使用建议:
    1. 在安装前,请确保所有导线剥线长度符合规范,并且导线截面积与指定范围相符。
    2. 安装过程中,需使用指定的扭矩值进行螺丝紧固,以确保电气连接的稳定性。
    3. 在使用过程中,定期检查连接器的电气性能,及时更换损坏部件,以延长使用寿命。

    兼容性和支持


    GWconnect Heavy Duty Connectors支持与936010147型号的螺纹终端插入件配合使用,并与尺寸为16A «66x16»的罩体和外壳兼容。厂商提供详细的技术文档和应用指南,并承诺优质的售后服务和技术支持。

    常见问题与解决方案


    1. Q:如何确保正确的扭矩值?
    - A:请使用扭矩扳手按照制造商推荐的0.50Nm值进行紧固,避免过度拧紧导致损坏。

    2. Q:长时间使用后,发现接触不良怎么办?
    - A:检查导线是否正确连接,清洁接触点并重新拧紧螺丝。如果问题仍然存在,建议更换新的连接器组件。

    3. Q:如何判断是否达到最大电流?
    - A:使用电流钳表检测线路中的电流,确保不超过每接触点的最大16.0A额定值。

    总结和推荐


    综上所述,GWconnect Heavy Duty Connectors凭借其出色的性能和广泛应用领域的适应性,成为一款值得信赖的工业连接器产品。其高可靠性和广泛的兼容性使其在各种严苛环境中表现出色。对于需要高电流稳定传输和耐用连接的应用场合,强烈推荐使用GWconnect Heavy Duty Connectors。

936010143参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

936010143厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010143数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 插件/模块 MOLEX 936010143 936010143数据手册

936010143封装设计

查看详情并下载
Symbol
Footprint
3D Model
