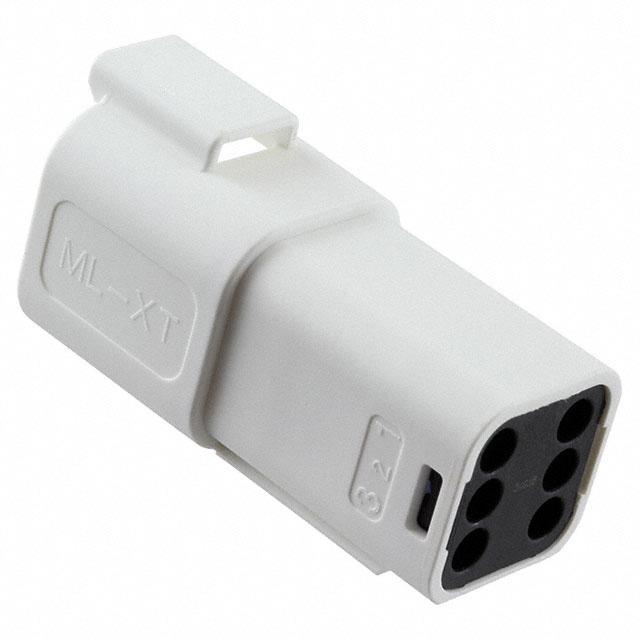

934444206

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 6pin Male Pin 压接 白色 导线安装,自由悬挂,通孔安装 20.75mm(长度)*47.7mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 934444206

934444206概述

    ML-XT 密封连接系统技术手册

    产品简介


    ML-XT密封连接系统是为苛刻环境下的车辆布线应用设计的一种高性能密封技术。该系统具有卓越的可靠性和成本效益,适用于各种汽车及工业应用。ML-XT密封连接系统提供多种电路配置选项,如2电路、3电路、4电路、6电路、8电路、12电路和18电路。它采用两片液态硅橡胶(LSR)模具成型技术,形成了一个不可分离的一体式插头外壳和界面密封,确保在插拔过程中保持最佳密封位置。

    技术参数


    - 包装: 袋装在盒内
    - 终端:
    - 冲压和成型: 84525, 84524
    - 实心接触: 93640, 93641
    - 设计单位: 毫米
    - RoHS: 是
    - 无卤素: 是
    - 电缆规格: 1.40至2.80mm
    - 电压 (最大): 500V直流
    - 电流 (最大): 13.0A
    - 接触电阻: 最大30毫欧姆
    - 绝缘电阻: 最小20兆欧姆
    - 机械规格:
    - 接触保持力: 最小111牛顿
    - 插入力: 最大135牛顿
    - 拔出力: 最大135牛顿(带锁扣脱开)
    - 耐久性: 至少100次循环
    - 工作温度范围: -55°C至+125°C
    - 防护等级: IP69K和J2030功率冲洗测试能力

    产品特点和优势


    - ML-XT密封连接系统:采用领先的高绩效密封技术,可靠性出色且成本较低,特别适合苛刻环境下的关键车辆布线应用。
    - 一体式插头:由液态硅橡胶(LSR)通过两次注射成型工艺形成,实现接插件和接口密封的永久结合。
    - 后盖密封:后盖密封由高一致性橡胶(HCR)制成,确保密封性不受损坏。
    - 模块化组装:插件和插座提供预组装状态,减少安装时间和库存需求。
    - 接触方式:提供冲压成型和实心接触两种选择,适应不同线缆大小和应用需求。
    - 颜色编码:可选颜色编码,便于区分和处理。

    应用案例和使用建议


    - 商用车辆:卡车、巴士、农用车辆等。
    - 农业机械:拖拉机、联合收割机等。
    - 建筑和采矿设备:挖掘机、铲车等。
    - 发电机:发电机组。
    - 导航和检测设备:GPS接收器、传感器等。
    - 火车和铁路设备:地铁、高速列车等。
    - 工业机械:物料搬运设备、自动化工厂设备。
    - 军事车辆:坦克、装甲车等。
    - 船舶:游艇、渡轮等。
    - 航空:民用飞机、直升机等。
    - 汽车:轿车、摩托车等。
    使用建议:
    1. 电缆选择:根据具体应用需求选择合适的电缆规格。
    2. 装配过程:确保正确的插拔操作,避免用力过大导致损坏。
    3. 定期检查:定期检查连接器和电缆,确保良好的连接状态和密封效果。

    兼容性和支持


    ML-XT密封连接系统与现有行业标准连接器可互换,便于直接替换旧型号。制造商提供广泛的技术支持和售后服务,确保用户能够获得及时的技术支持和维护服务。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 确保连接器完全插入并锁定。检查电缆规格是否符合要求。
    2. 问题: 密封失效。
    - 解决方案: 定期检查密封圈状态,如有必要,更换新的密封圈。
    3. 问题: 插拔力过大。
    - 解决方案: 使用正确的操作方法,避免用力过猛。

    总结和推荐


    ML-XT密封连接系统以其出色的可靠性、高性能密封技术和灵活的配置选项,成为汽车和工业应用中的理想选择。其在恶劣环境下的稳定表现和成本效益使其在市场上具有很强的竞争力。我们强烈推荐此产品用于各类车辆和工业应用中,特别是在苛刻环境中需要高度可靠连接的场合。

934444206参数

参数
颜色 白色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 6pin
类型 Latch Holder,Receptacle
长*宽*高 20.75mm(长度)*47.7mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,袋装

934444206厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934444206数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934444206 934444206数据手册

934444206封装设计

查看详情并下载
Symbol
Footprint
3D Model
