457501211

产品分类: 矩形连接器 - 触头
厂牌: MOLEX

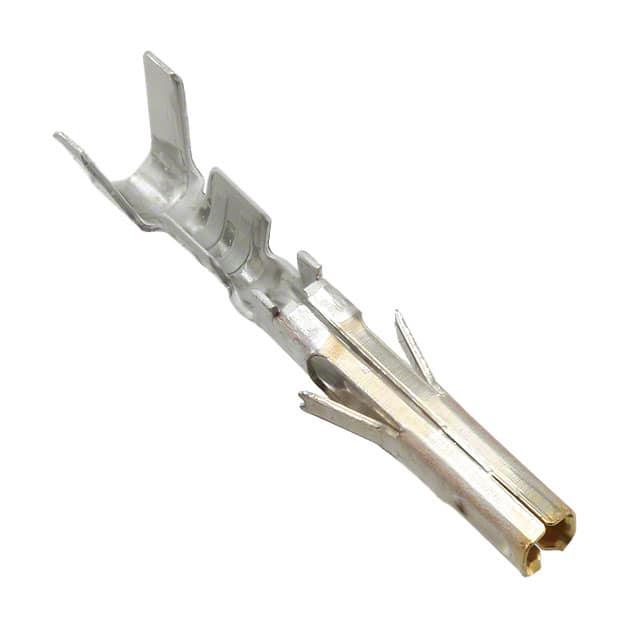

产品描述: Molex 镀金压接端子 母端子, Mini-Fit Plus系列, 最大0.8mm², 最小0.5mm²
供应商型号: 31M-457501211
供应商: 云汉优选
标准整包数: 5
MOLEX 矩形连接器 - 触头 457501211

457501211概述

    电子元器件产品技术手册解析

    1. 产品简介


    产品类型:Mini-Fit Plus Crimp Terminal
    主要功能:用于电源连接,提供可靠的线对板和线对线连接
    应用领域:广泛应用于汽车、工业自动化、通信设备等领域

    2. 技术参数


    - 额定电流:每电路最大13A(当接头与装有45750系列终端且终端接16AWG线时)
    - 电压:最大600V
    - 耐用性:最大250次插拔循环
    - 接头材料:铜合金
    - 端接镀层:终端为锡镀层,接触面为金镀层
    - 导线尺寸:18 AWG, 20 AWG
    - 导线绝缘直径:1.80-3.10mm
    - 最小镀层厚度:接触面为0.762µm,终端为2.540µm

    3. 产品特点和优势


    - 高电流承载能力:每电路最大可承载13A,适用于高功率设备
    - 多功能兼容性:可与多种工具配合使用,如不同的细调适配器
    - 热插拔能力:在不断电情况下进行插拔操作,增强系统可用性
    - 可靠性高:具备250次插拔循环的耐用性,适用于长期运行环境

    4. 应用案例和使用建议


    - 应用案例:常用于汽车仪表盘内的电源连接,确保设备稳定运行
    - 使用建议:安装时应注意导线绝缘层直径,选择合适的工具以保证最佳的端接效果

    5. 兼容性和支持


    - 兼容性:与46012 Mini-Fit Plus Crimp Terminal、5557 Mini-Fit Jr.等设备兼容
    - 支持:提供详细的应用工具文档和用户手册,涵盖安装、测试及维护步骤

    6. 常见问题与解决方案


    - 问题1:接头接触不良
    解决方案:检查端接是否正确,必要时更换新终端
    - 问题2:导线滑出
    解决方案:确认导线已完全插入并正确压接

    7. 总结和推荐


    综合评估:Mini-Fit Plus Crimp Terminal在高电流负载、耐用性及兼容性方面表现优异,是工业应用中的理想选择。
    推荐:推荐用于需要高可靠性的高电流负载应用场景。

457501211参数

参数
类型 Connector Headers and PCB Receptacles
线规 18-20 AWG
触头镀层
触头端接 压接
触头镀层厚度 760nm
长*宽*高 15.03mm(长度)*3.6mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

457501211厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

457501211数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 457501211 457501211数据手册

457501211封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8674
50+ ¥ 0.7006
150+ ¥ 0.5972
500+ ¥ 0.528
1000+ ¥ 0.4857
4000+ ¥ 0.4688
库存: 529
起订量: 5 增量: 16000
交货地:
最小起订量为:5
合计: ¥ 4.33
