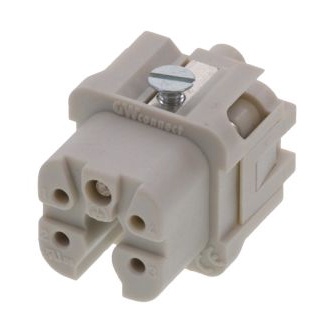

936010129

厂牌: MOLEX
产品描述: 螺钉接线端子插件, 93601系列, 母座
供应商型号: AV-A-MLX936010129
供应商: Avnet
标准整包数: 50
MOLEX 重载连接器 - 插件/模块 936010129

936010129概述

    电子元器件产品技术手册:GWconnect Heavy Duty Connectors (HDC)

    产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一种工业级重载连接器,专为严苛环境下的应用设计。这种连接器的主要类型是螺纹终端插入件,具备四极设计、额定电流10安培(A),并且采用银(Ag)镀层触点。此系列连接器适用于各种恶劣条件下的工业应用场景,如工厂自动化、交通运输、石油及天然气等行业。

    技术参数


    - 产品型号:0936010129
    - 认证信息:CSA 256883, UL E249674
    - 物理特性
    - 耐久性(最大插拔次数):500次
    - 防火等级:UL 94V-0
    - 极性:有
    - 接触材料:铜合金
    - 插件材料:聚碳酸酯
    - 镀层材料:银
    - 净重:13.100克
    - 端子行数:2行
    - 触点颜色:灰色
    - 极数:4极
    - 剥线长度:6.00毫米
    - 工作温度范围:-40°C至+125°C
    - 扭矩:0.25牛米
    - 电气特性
    - 每个触点的最大电流:10.0安培
    - 最大电压:230伏/400伏
    - 线规:AWG 14-20(0.50-2.50平方毫米)

    产品特点和优势


    GWconnect HDC重载连接器具有以下特点和优势:
    - 高可靠性:可承受高达500次插拔,确保长期稳定运行。
    - 高防护等级:符合UL 94V-0防火标准,保证安全可靠。
    - 宽工作温度范围:可在极端温度下正常工作,适用于各种复杂环境。
    - 高电流传导能力:每个触点可承载10安培电流,满足工业设备的电力需求。
    - 易于安装:插拔简便,适合快速安装和维护。

    应用案例和使用建议


    应用场景:
    - 工厂自动化生产线
    - 交通运输工具
    - 石油及天然气设施
    使用建议:
    - 在接线时,确保线径符合标准,避免因线径不匹配导致接触不良。
    - 安装过程中,要严格按照规定的扭矩进行紧固,防止松动或过紧损坏。
    - 由于无线保护设计,需要在外部加装保护装置,以防止线缆损伤。

    兼容性和支持


    - 配套组件:可与Size 3A «21x21» Hoods and Housings配合使用。
    - 兼容性:与同系列的936010133型公端连接器匹配使用。
    - 技术支持:制造商提供详尽的技术文档和安装指导,如有任何疑问,可通过官方网站或客服热线咨询。

    常见问题与解决方案


    - 问题1:连接器无法正常插拔。
    - 解决办法:检查是否有异物阻塞插孔,或者扭矩是否符合要求。
    - 问题2:触点氧化导致接触不良。
    - 解决办法:清洁触点,可使用无水酒精擦拭,确保触点表面干净。
    - 问题3:插拔次数超过500次后失效。
    - 解决办法:更换新的连接器,避免长时间超负荷使用。

    总结和推荐


    综上所述,GWconnect Heavy Duty Connectors (HDC)是一款设计精良、性能卓越的重载连接器。它在高可靠性和稳定性方面表现出色,适用于各类工业应用场景。对于需要在严苛环境下工作的设备来说,GWconnect HDC无疑是一个值得信赖的选择。强烈推荐给追求高性能和高可靠性的工程师和设计师们。
    如需了解更多信息,请访问官方网站 [www.molex.com](http://www.molex.com),或联系技术支持团队。

936010129参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

936010129厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010129数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 插件/模块 MOLEX 936010129 936010129数据手册

936010129封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.5093 ¥ 22.2074
300+ $ 2.4875 ¥ 22.0143
库存: 2050
起订量: 100 增量: 50
交货地:
最小起订量为:100
合计: ¥ 2220.74
