首页  >  产品百科  >  2125201002

2125201002

厂牌: MOLEX
产品描述: Molex 4.2mm间距2p双排排针, Mini-Fit Max系列, 垂直, 通孔安装
供应商型号: 2177082
供应商: 海外现货
标准整包数: 130

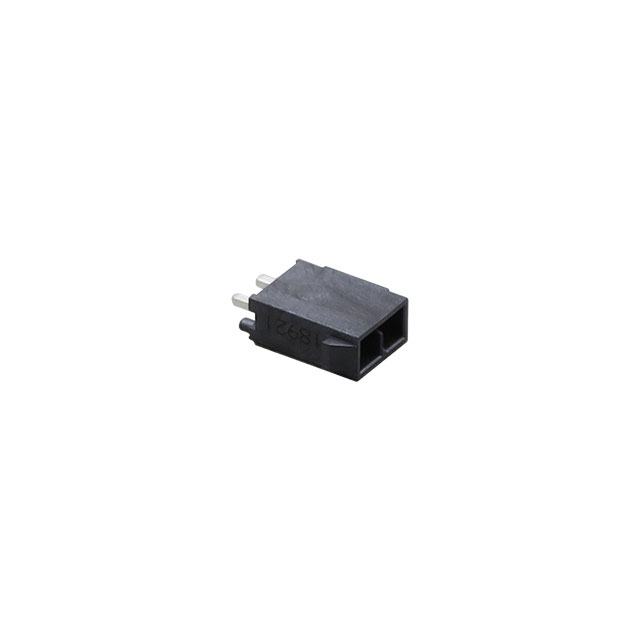

MOLEX 矩形连接器 - 针座 - 公插针 2125201002

2125201002概述

    Mini-Fit Max 垂直式 PCB 插座:技术手册解析

    1. 产品简介


    Mini-Fit Max 垂直式 PCB 插座是 Molex 公司推出的一款高性能电源连接器,属于 Mini-Fit 家族中的高功率 PCB 插座产品。它采用双排设计,具有两个电路接口,支持高达 20.0A 的电流和 600V AC(RMS)/DC 的电压。该插座广泛应用于电力传输及电线对板连接等领域。

    2. 技术参数


    - 电气参数
    - 最大电流:20.0A
    - 最大电压:600V AC (RMS)/DC
    - 机械参数
    - 触点数量:2个
    - 母线接口:垂直
    - 模具颜色:黑色
    - 接触可靠性:可插拔次数达30次
    - 连接器定位:PCB 定位,PCB 保持
    - 推荐 PCB 厚度:1.60mm
    - 熔丝耐温:可通过750°C 的熔丝测试
    - 锁扣:配备锁扣以确保安全连接
    - 物理特性
    - 插针间距:4.20mm
    - 材料:外壳为液晶聚合物,导体为铜合金
    - 操作温度范围:-40°C 至 +105°C
    - 外壳:全封闭型

    3. 产品特点和优势


    - 高性能:Mini-Fit Max 垂直式 PCB 插座能够提供高电流和高电压,适用于各种恶劣环境下的电力传输。
    - 高耐用性:可实现多达30次的可靠插拔操作,确保长时间使用后的性能稳定。
    - 环境适应性:其工作温度范围广(-40°C 至 +105°C),适合多种严苛条件的应用场合。
    - 兼容性强:适用于需要进行高密度连接和小空间布局的应用,如服务器、通信设备等。

    4. 应用案例和使用建议


    Mini-Fit Max 垂直式 PCB 插座常用于通信设备、工业自动化系统和服务器等领域的电源连接。例如,在数据中心应用中,它能有效地进行高密度的电力传输,减少空间占用。建议在安装过程中,仔细检查 PCB 厚度是否符合推荐值(1.60mm),并确保所有连接器正确安装和锁紧。

    5. 兼容性和支持


    - 兼容性:Mini-Fit Max 垂直式 PCB 插座可以与同一系列的 Mini-Fit Max 系列其他产品完美匹配。
    - 支持:Molex 公司提供详尽的技术支持和售后服务,帮助客户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:接触不良
    - 解决方法:确保连接器与 PCB 完全对齐,并且连接稳固无松动。

    - 问题二:无法正常锁定
    - 解决方法:检查连接器的锁扣机制是否正常工作,并适当调整。

    - 问题三:高温环境下的稳定性问题
    - 解决方法:在设计时考虑增加散热措施,确保连接器的工作温度不超过额定范围。

    7. 总结和推荐


    综上所述,Mini-Fit Max 垂直式 PCB 插座凭借其卓越的电气性能、高耐用性和广泛的适用范围,成为许多高功率应用的理想选择。无论是数据中心、工业自动化还是通信设备领域,这款连接器都能提供可靠的电源连接解决方案。因此,强烈推荐在相关项目中使用这款产品,以确保最佳的性能和长期稳定性。

2125201002参数

参数
颜色 -
类型 Header,Locking Ramp
防护等级 -
针脚数 2pin
额定电流 20A
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 -
间距-配接 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2125201002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2125201002数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2125201002 2125201002数据手册

2125201002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
130+ ¥ 5.9827
260+ ¥ 5.7401
650+ ¥ 5.6254
库存: 3098
起订量: 130 增量: 0
交货地:
最小起订量为:130
合计: ¥ 777.75
直接购买
加入购物车
