首页  >  产品百科  >  705450008

705450008

厂牌: MOLEX
产品描述: 9pin 2.54mm 1 Header,Latch Holder 3A 3.81μm 锡 黑色 通孔安装 6.6mm(高度)
供应商型号: Q-705450008
供应商: 期货订购
标准整包数: 816

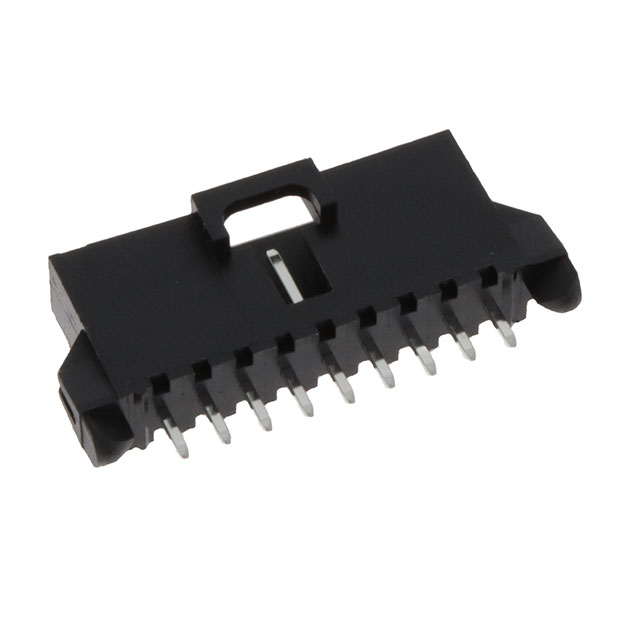

MOLEX 矩形连接器 - 针座 - 公插针 705450008

705450008概述


    产品简介


    单行堆叠式线性(SL)连接系统是一种专为高密度信号应用设计的电子元器件。它适用于板对板和线对线连接,具有低轮廓锁紧垂直和直角插头、用于公端子和母端子压接终端的低轮廓插座、绝缘位移技术(IDT)的预组装单件式插针和插座连接器,以及模块化的线对线远程互连面板安装。当与我们的工具结合时,该系统提供设计灵活性和自动化的电缆制造能力。

    技术参数


    电气特性
    - 电压:250 V
    - 电流:1.2 A (28 AWG),1.8 A (26 AWG),3.0 A (24 AWG,22 AWG)
    - 接触电阻:最大30毫欧姆
    - 绝缘电阻:最小10000兆欧姆
    - 介电耐压:1500 VAC 1分钟内无击穿
    工作环境
    - 操作温度范围:-40 °C 至 +105 °C
    - 非操作温度范围:-40 °C 至 +105 °C
    - 焊接温度:通孔焊接 260°C 最大,红外回流焊 SMT 和通孔膏焊 245°C 最大
    尺寸及材料
    - 针高:最大 0.320" (8.13 mm),最小 0.200" (5.08 mm)
    - 中心距(间距):0.100" (2.54 mm)
    - 线径:IDT: #22 - #28 AWG 绞合导线;Crimp: #22 - #36 AWG 导线
    - 端子材料:磷青铜
    - 插针材料:磷青铜
    - 镀层:金和锡
    - 金:30 微英寸(可选)
    - 锡:150 微英寸最小

    产品特点和优势


    - 高度兼容性:该连接系统具有多种型号,可以灵活应用于各种电路板设计中。
    - 可靠性高:通过严格的机械和电气测试,确保产品在各种条件下的稳定性。
    - 自动化制造能力:与特定工具结合使用时,能够实现高效的自动化装配过程。
    - 广泛的应用范围:适合于工业控制、通信设备、计算机等领域。

    应用案例和使用建议


    该系统适用于各种高密度信号应用,例如计算机主板、工业控制系统、医疗设备等。对于高湿度或高振动的应用环境,建议选择经过专门认证的型号以提高可靠性。

    兼容性和支持


    该系统设计具有良好的兼容性,可与其他标准电子元器件轻松配合使用。制造商提供详尽的技术支持,包括详细的安装指南和售后服务。

    常见问题与解决方案


    1. 问:如何正确进行压接?
    - 答:严格按照制造商提供的操作手册进行操作,确保使用正确的工具并达到所需的压接力。
    2. 问:插拔过程中出现接触不良怎么办?
    - 答:检查是否插针或插座损坏,必要时更换部件。确保连接器正确安装且清洁无污染。

    总结和推荐


    单行堆叠式线性(SL)连接系统是一款具备高性能和多功能性的电子元器件,适用于多种应用场景。其可靠的设计、严格的测试标准以及良好的兼容性使其在市场上具有较强的竞争优势。鉴于其广泛应用的可能性和制造商的支持服务,强烈推荐使用此系统。

705450008参数

参数
针脚数 9pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 3A
颜色 黑色
防护等级 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 3.81μm
触头镀层 - 配接
长*宽*高 6.6mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 管装

705450008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

705450008数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 705450008 705450008数据手册

705450008封装设计

查看详情并下载
Symbol
Footprint
3D Model
