465621084

产品分类: 背板连接器 - 专用
厂牌: MOLEX

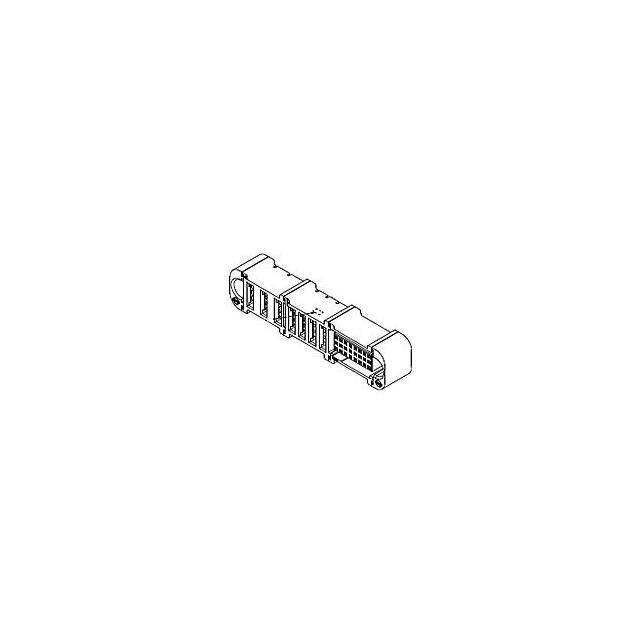

产品描述: Conn Board to Board RCP 7Power/24Signal POS 2.54mm/5.5mm/7.5mm Press Fit ST Thru-Hole Tray
供应商型号:
供应商:
标准整包数: 0
MOLEX 背板连接器 - 专用 465621084

465621084概述

    EXTreme Ten60Power Hybrid Power-and-Signal Connectors and Harness Solutions

    1. 产品简介


    EXTreme Ten60Power Hybrid Power-and-Signal Connectors and Harness Solutions 是一款专为高电流密度、低功率损耗及设计灵活性而设计的产品系列,广泛应用于板对板、线对板及面板对板的连接需求。这些连接器和线束解决方案能够提供高达每英寸260安培的电流密度,具备快速响应时间,并且可以轻松根据具体设计要求进行配置。此系列产品支持各种电子设备,包括通信设备、服务器、消费电子产品等领域。

    2. 技术参数


    | 参数类别 | 描述 |

    | 工作电压 | 最大600V(电源),最大250V(信号) |
    | 工作电流 | 板对板:60.0A;线对板:50.0A;面板对板:50.0A |
    | 接触电阻 | 小于5mΩ |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 耐压等级 | 1500V |
    | 接触力 | 功率接触:垂直插孔764克,直角插孔460克;信号接触75克 |
    | 使用寿命 | 200次循环 |

    3. 产品特点和优势


    - 高度可定制化:提供从2到6个电源电路,以及0、12、18和24个信号电路的选择,满足不同设计需求。
    - 灵活性强:模块化设计允许用户根据需要添加组件,支持直角和平行安装选项。
    - 安全性高:具有防止电弧放电的能力,在热插拔应用中表现优异。

    4. 应用案例和使用建议


    EXTreme Ten60Power Hybrid Connectors非常适合用于高密度数据中心、服务器机架以及电信基础设施等场合。对于希望减少空间占用同时保持高性能的应用场景,推荐使用5行版本以节省空间。此外,在选择正确的连接器时,应考虑预期的工作温度范围,并确保所选型号符合所有相关的行业标准。

    5. 兼容性和支持


    此系列产品与多种其他电子元件兼容,并且提供了全面的技术文档和支持服务,帮助客户快速部署新项目并解决问题。

    6. 常见问题与解决方案


    - 问题:如何确定最佳的模块数量?
    解答:根据实际负载情况计算所需的最大电流值,然后依据单个模块能承载的最大电流来决定需要多少个模块。

    - 问题:安装过程中出现接触不良怎么办?
    解答:检查所有的连接器表面是否清洁无损,确保正确插入并且锁定到位。

    7. 总结和推荐


    综上所述,EXTreme Ten60Power Hybrid Power-and-Signal Connectors and Harness Solutions 是一款非常出色的产品,它不仅拥有强大的功能和广泛的适用性,而且通过其创新的设计理念大大提升了工作效率。因此,我们强烈推荐这款产品给那些寻求高效能、低成本解决方案的企业和个人。如果您正在寻找一种既可靠又灵活的连接解决方案,那么EXTreme Ten60Power将是您的理想选择!

465621084参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

465621084厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

465621084数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 465621084 465621084数据手册

465621084封装设计

查看详情并下载
Symbol
Footprint
3D Model
