395320002

厂牌: MOLEX

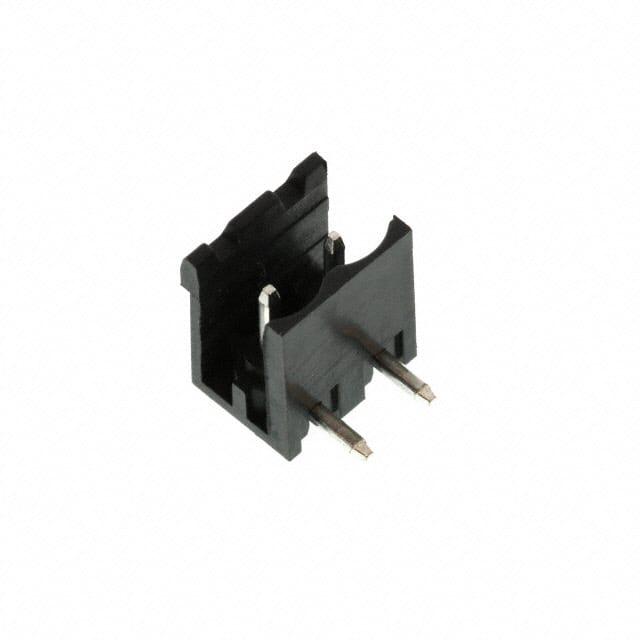

产品描述: Conn Shrouded Header (2 Sides) HDR 2 POS 5.08mm Solder RA Thru-Hole Eurostyle™
供应商型号: Q-395320002
供应商: 期货订购
标准整包数: 9000
MOLEX 接线座- 接头/插头和插口 395320002

395320002概述

    电子元器件产品技术手册:3953X系列Euro Header

    产品简介


    本产品为3953X系列Euro Header(欧元接头),采用直角开放式设计,广泛应用于各类电子设备的电路连接。此接头由尼龙(PA66)材料制成的外壳和黄铜材质的针脚组成,能够满足多种应用场景的需求。

    技术参数


    - 材料:
    - 外壳:PA66(尼龙)
    - 针脚:黄铜
    - 电气规格:
    - 电压等级:300V
    - 电流等级:15A
    - 绝缘电阻:DC 500V时,绝缘电阻为500MΩ
    - 耐压能力:AC 2500V,持续1分钟
    - 击穿电压:4000V
    - 适用温度范围:-40°C至+105°C
    - 针脚间距(Pitch):5.08mm(0.200英寸)

    产品特点和优势


    1. 高可靠性:本产品具备良好的绝缘性能,能有效防止漏电现象。
    2. 宽工作温度范围:能够在极端条件下保持稳定的工作状态。
    3. 多种针脚配置:提供从2到24个位置的选择,以适应不同的电路需求。
    4. 易于安装:采用直角开放式设计,便于线路布局和安装。

    应用案例和使用建议


    - 应用场景:
    - 汽车电子:用于汽车的电子控制系统,确保在各种恶劣环境下正常运行。
    - 工业自动化:适合于各种工业机械设备中的电路连接,保障系统稳定运行。

    - 使用建议:
    - 在安装过程中,应注意保持接头的清洁,避免灰尘或杂质进入影响接触性能。
    - 建议在高温环境中使用时,额外进行散热处理,以确保长期可靠运行。

    兼容性和支持


    本产品具有良好的兼容性,适用于大多数标准电路板的设计。对于详细的安装说明和技术支持,制造商提供了详尽的用户手册和在线服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - Q1: 产品出现接触不良怎么办?
    - A1: 检查接头与针脚之间的清洁度和紧固情况。确保所有组件都按照正确的方向安装并牢固固定。

    - Q2: 如何判断产品的使用寿命?
    - A2: 定期检查产品的外观是否有损坏或老化迹象。如果发现任何异常,应及时更换新的接头。

    总结和推荐


    综上所述,3953X系列Euro Header是一款高性能、高可靠性的电子元器件。它具备优秀的电气性能和广泛的温度适应性,在多个领域的应用场景中均表现出色。因此,我们强烈推荐在需要高性能连接解决方案的项目中使用此产品。

395320002参数

参数
长*宽*高 10.16mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

395320002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

395320002数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 接头/插头和插口 MOLEX 395320002 395320002数据手册
