5013311407

厂牌: MOLEX
产品描述: 14pin 1mm 1 Header,Latch Holder 1A 1.02μm 锡 SMD,P=1mm 贴片安装 16.24mm(长度)*5.07mm(高度)
供应商型号: 5013311407
供应商: 云汉优选
标准整包数: 1100

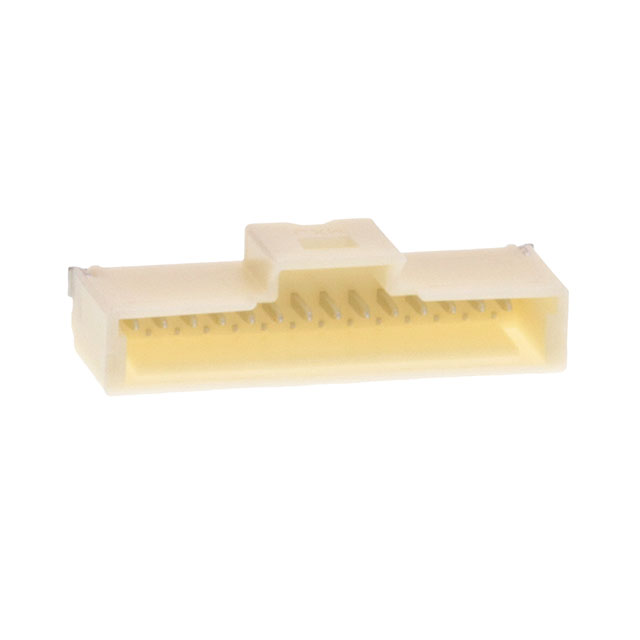

MOLEX 矩形连接器 - 针座 - 公插针 5013311407

5013311407概述


    产品简介


    基本介绍
    Pico-Clasp是一款微型1.00毫米间距的PCB插座连接器,专为信号和线对板连接设计。它采用单行垂直安装方式,表面贴装,且触点镀锡。这款连接器具备14个电路,并带有内部正向锁,确保连接稳定可靠。此外,它采用了磷青铜材料作为金属部件,树脂材料作为主体材料,具有优良的耐久性和温度适应性。
    主要功能和应用领域
    - 功能:支持最高100V AC(有效值)/DC电压和1.0A的最大电流,可承受高达30次插拔。
    - 应用领域:广泛应用于消费电子、通信设备、工业控制等领域,特别适合对空间要求严格的设备。

    技术参数


    | 参数 | 规格 |

    | 间距(Pitch) | 1.00mm |
    | 最大电压 | 100V AC (RMS)/DC |
    | 最大电流 | 1.0A |
    | 触点数 | 14 |
    | 操作温度范围 | -40°C至+105°C |
    | 工作湿度 | 无具体要求 |
    | 插拔寿命 | 最多30次 |
    | 插头类型 | 单排垂直安装 |
    | 表面处理 | 镀锡 |
    | 插入力 | 符合行业标准 |

    产品特点和优势


    1. 小型化设计:1.00mm间距使得Pico-Clasp能够在空间有限的应用中轻松安装。
    2. 高可靠性:内部正向锁确保连接稳固,减少松动风险。
    3. 耐用性强:支持多达30次插拔,提高长期使用的可靠性。
    4. 环保材料:采用低卤素材料,符合RoHS和REACH标准。
    5. 温度适应性:宽泛的工作温度范围,适用于多种环境条件。

    应用案例和使用建议


    应用案例
    Pico-Clasp常用于智能手机、平板电脑和其他便携式设备中的信号传输。例如,在某款智能手机中,Pico-Clasp被用来连接显示屏和主板,确保信号稳定传输,同时节省空间。
    使用建议
    1. 正确选型:根据具体应用需求选择合适型号,如不同电路数的版本。
    2. 规范焊接:确保焊接工艺规范,避免虚焊或短路问题。
    3. 环境适应性:注意产品的最大工作温度范围,选择适合的工作环境。

    兼容性和支持


    - 兼容性:Pico-Clasp系列具有良好的互换性和兼容性,可与其他制造商的标准连接器配套使用。
    - 技术支持:厂商提供详尽的技术文档和支持服务,包括详细的产品手册、安装指南和故障排除手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保插入到位,检查锁扣是否正常卡紧 |
    | 插拔次数过多导致接触不良 | 更换新的连接器以确保可靠接触 |
    | 温度过高 | 确认应用环境温度不超过最大工作范围 |

    总结和推荐


    综合评估
    Pico-Clasp凭借其小巧的设计、稳定的连接性能和广泛的温度适应性,成为一款优秀的PCB插座连接器。它的耐用性和可靠性使其在各种应用中表现出色,尤其是在需要高效信号传输和节省空间的应用场合。
    推荐使用
    鉴于其优越的性能和广泛的应用范围,我们强烈推荐使用Pico-Clasp。无论是研发阶段还是生产阶段,它都是一个值得信赖的选择。

5013311407参数

参数
针脚数 14pin
间距-配接 1mm
排数 1
排距 -
颜色 -
触头镀层厚度 - 配接 1.02μm
防护等级 -
触头镀层 - 配接
类型 Header,Latch Holder
额定电流 1A
长*宽*高 16.24mm(长度)*5.07mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5013311407厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5013311407数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5013311407 5013311407数据手册

5013311407封装设计

查看详情并下载
Symbol
Footprint
3D Model
