522071133

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1mm间距11p FPC插座 FPC连接器, Easy-On系列, 单排, 焊接
供应商型号: 7883427
供应商: 海外现货
标准整包数: 10

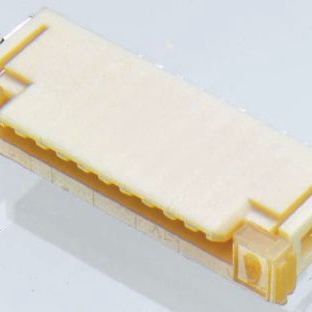

MOLEX FFC/FPC连接器 522071133

522071133概述

    #

    产品简介

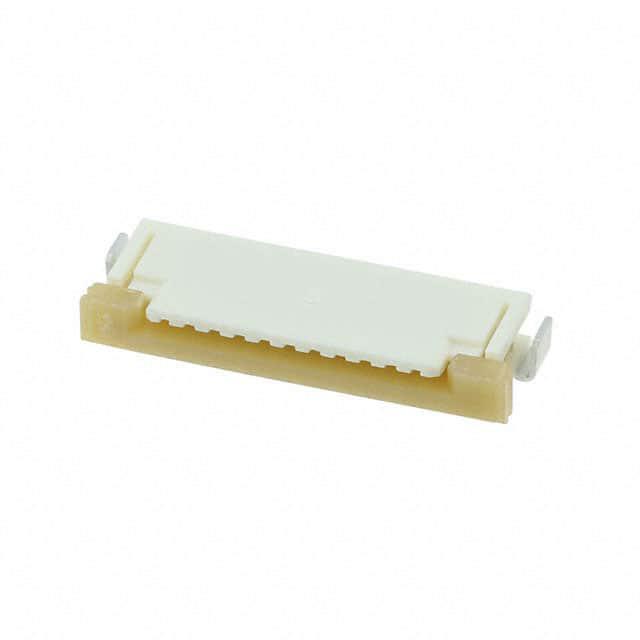

    本产品为一款1.0 mm FPC连接器ZIF(零插入力)R/A(直角),其主要由上接触部位的安装组件组成。这款连接器适用于柔性印刷电路(FPC)及柔性扁平电缆(FFC),是消费电子、便携设备、通信设备等领域的理想选择。其紧凑的设计和稳定的电气性能使其成为各类应用中的热门选择。
    #

    技术参数


    根据产品手册中的技术规格,本产品的技术参数如下:
    - 材料:
    - 壳体:尼龙(PA),天然色(白色),玻璃填充,UL94V-0等级。
    - 操作杆:聚苯硫醚(PPS),天然色(棕色),玻璃填充,UL94V-0等级。
    - 端子:磷青铜(厚度0.32 mm)。
    - 强化件(补强金属片):磷青铜(厚度0.25 mm)。
    - 电镀:
    - 端子:锡银铋电镀(最小1.0微米),镍电镀(最小1.0微米)作为底层。
    - 强化件:锡电镀(最小1.0微米),镍电镀(最小1.0微米)作为底层。
    - 电气特性:
    - 锡焊尾和平齐度:最大0.15 mm。
    - 导体区域不得覆盖0.3 mm的部分。
    - 兼容性:
    - 适用FPC/FFC推荐尺寸:掩模厚度为100微米,开孔率为100%。
    - 认证:
    - 符合ELV及RoHS标准。
    #

    产品特点和优势


    本产品具备以下特点和优势:
    - 耐用性强:采用高耐热和高强度材料制造,确保长期使用稳定可靠。
    - 高性能电镀:端子采用多层电镀,提供优异的电气性能和抗腐蚀能力。
    - 灵活安装:零插入力设计使得安装过程更为便捷,降低对操作者技能的要求。
    - 高度兼容性:适用于多种标准的FPC/FFC,易于集成到现有系统中。
    #

    应用案例和使用建议


    本产品广泛应用于消费电子、便携式设备、通信设备等领域。在实际应用中,它常常用于连接智能手机、平板电脑、笔记本电脑等设备中的柔性电路板。
    使用建议:
    - 安装时应确保FPC/FFC导体区域不被0.3 mm部分覆盖。
    - 使用前需确认电镀层完好无损,以保证良好的电气连续性。
    - 安装过程中应注意避免过度弯曲或折断连接器,确保其稳定工作。
    #

    兼容性和支持


    本产品与各种标准的FPC/FFC接口具有良好的兼容性。制造商提供了详尽的技术支持文档和售后服务,确保客户能够顺利进行安装和维护。
    #

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决方案:检查端子和FPC/FFC的电镀层是否完整,确认安装过程中没有损坏连接器。

    - 问题2:导电不良
    - 解决方案:确认FPC/FFC导体区域未被覆盖0.3 mm部分,检查并清洁连接器的接触区域。
    - 问题3:安装困难
    - 解决方案:参考用户手册,确保正确安装顺序和方法,必要时可寻求技术支持。
    #

    总结和推荐


    综上所述,这款1.0 mm FPC连接器ZIF R/A凭借其耐用性强、电镀性能优越、安装简便等特点,在各类消费电子和便携设备中表现出色。我们强烈推荐这一产品给需要高性能柔性电路板连接解决方案的应用场合。此外,制造商提供的全面技术支持和优质售后服务也为客户的使用提供了有力保障。

522071133参数

参数
扁平柔性类型 FFC,FPC
间距 1mm
额定电流 1A
外壳颜色 白色
针脚数 11pin
连接器/触头类型 底部
触头镀层 铋,锡
板上高度 2.7mm
端接 焊盘
长*宽*高 7.6mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

522071133厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

522071133数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 522071133 522071133数据手册
