2018431041

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Header,Latch Lock 焊盘 4pin Polyetherimide 40A 金 灰色 通孔安装 31.86mm(长度)
供应商型号: 2018431041-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 圆形连接器 2018431041

2018431041概述


    产品简介

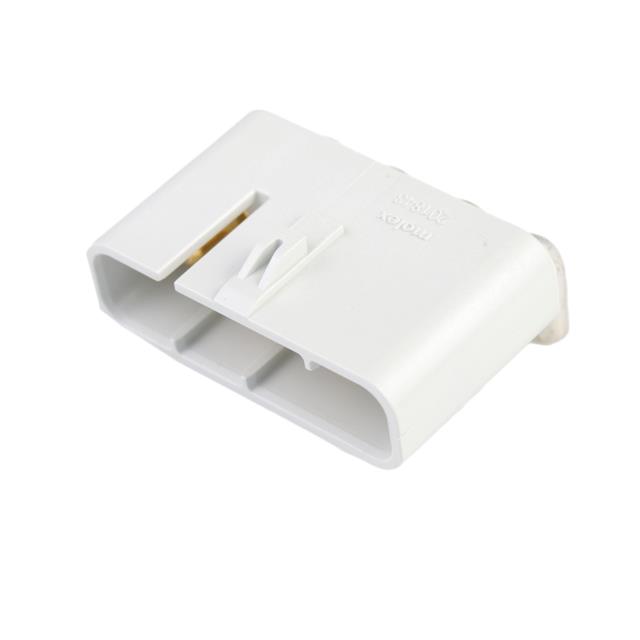

    多用途高功率直角接头(2018431041)
    本产品为多用途高功率直角接头,设计用于电源连接及板对板的应用场景。型号为2018431041的产品具有4个电路,采用键位B,外壳为灰色。其属于PCB接头和插座类别,适合应用于各类需要大功率传输的电子设备中。

    技术参数


    - 电气参数
    - 最大电流:40.0A
    - 最大电压:1000V AC/DC
    - 接触插配次数:最大500次
    - 插拔耐久性:94V-0阻燃等级
    - 极限温度范围:-40°C至+150°C
    - 物理参数
    - 触点材料:铜合金
    - 电镀材料:接触部位金电镀,焊接端子锡电镀
    - 树脂材料:PEI(聚醚酰亚胺)
    - 电路数:4个
    - 电路最大值:4个
    - 导轨包装:单行直角安装,建议PCB厚度2.50mm
    - 插座间距:7.40mm
    - 镀层最小厚度:插配部位0.102µm,焊接端子5.080µm
    - 重量:14.631克
    - 认证与标准
    - 符合欧盟RoHS指令并获得证书
    - 低卤素符合IEC 61249-2-21标准
    - REACH法规中SVHC清单含铅
    - 中国RoHS认证

    产品特点和优势


    - 高可靠性:该产品具备高达500次插配次数的耐用性,适应各种严苛环境,同时拥有良好的阻燃性(94V-0)。
    - 广泛适用性:适用于多种大功率传输应用场景,如电源连接、电池充电等。
    - 高效能:提供1000V AC/DC的高压承受能力,确保系统运行稳定。
    - 低卤素和环保:产品采用环保材料制造,满足全球多项环保标准,降低环境影响。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:该接头可广泛应用于工业机器人、自动控制系统等领域,保证可靠的大电流传输。
    - 电力设备:例如光伏逆变器、风力发电机组等,能够在恶劣环境下持续稳定工作。
    - 通讯基础设施:基站电源系统的可靠连接,支持高负载和高温环境下的稳定运行。
    使用建议
    - 确保接头与插座正确匹配,避免错误连接导致损坏。
    - 在安装过程中需注意PCB板的设计厚度,以确保稳固可靠的连接。
    - 定期检查接头的状态,及时更换老化或磨损的部件,确保系统的长期稳定性。

    兼容性和支持


    - 兼容性:本产品与特定型号的接头配套使用,详情请参考手册中“Mates with Part(s)”部分。
    - 支持服务:制造商提供详尽的技术文档和支持服务,用户可随时联系获取帮助。

    常见问题与解决方案


    1. 问题:插配时出现卡顿现象
    - 解决方案:检查插针和插座是否干净无尘,确保正确插入。
    2. 问题:接头发热
    - 解决方案:确认负载电流不超过额定值,适当增加散热措施。
    3. 问题:接头在高湿度环境下工作不稳
    - 解决方案:建议在高湿环境下使用防潮剂或者改进设备通风散热设计。

    总结和推荐


    该款多用途高功率直角接头凭借其卓越的电气性能、高可靠性及环保特性,在众多应用场景中表现出色。尽管价格相对较高,但其优异的表现使其成为追求高性能和可靠性的首选。我们强烈推荐该产品给对质量有严格要求的应用场景。

2018431041参数

参数
外壳材料 Polyetherimide
针脚数 4pin
触头镀层 - 配接
类型 Header,Latch Lock
颜色 灰色
端接 焊盘
额定电流 40A
长*宽*高 31.86mm(长度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,航天级
零件状态 在售
包装方式 托盘

2018431041厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2018431041数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 2018431041 2018431041数据手册

2018431041封装设计

查看详情并下载
Symbol
Footprint
3D Model
