0430300038

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀锡压接端子 母端子, Micro-Fit系列, 最大0.75mm²
供应商型号: UA-0430300038
供应商: 海外现货
标准整包数: 12000

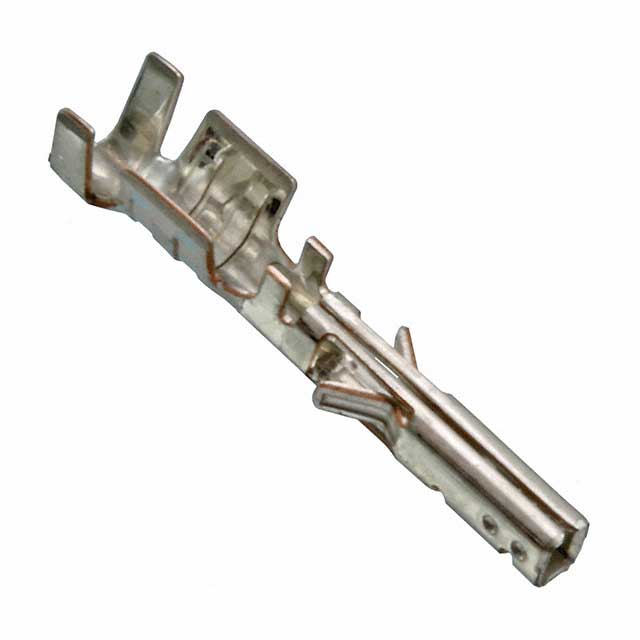

MOLEX 矩形连接器 - 触头 0430300038

0430300038概述

    电子元器件技术手册:Micro-Fit 3.0 连接器系统

    1. 产品简介


    Micro-Fit 3.0 Crimp Terminal 是一款适用于多种场合的电子连接器,特别设计用于电源、线对板和线对线的应用。该产品提供高可靠性连接,广泛应用于汽车、工业控制、通信及消费电子产品等领域。

    2. 技术参数


    - 系列: 43030
    - 料号: 0430300038
    - 接触材质: 磷青铜
    - 表面处理: 锡镀层(接触面)
    - 最大绝缘直径: 1.85毫米
    - 端子尺寸: 18 AWG
    - 重量: 0.061克
    - 包装方式: 盘装
    - 最大载流量: 8.5安培
    - 最小镀层厚度: 接触面 1.016微米,端接面 1.016微米

    3. 产品特点和优势


    - 高性能连接: Micro-Fit 3.0连接器具有优异的电气性能,适用于高电流应用。
    - 易用性: 通过简单的压接工艺即可实现可靠连接,且兼容多种工具。
    - 高可靠性: 精密制造确保连接稳定,长期使用仍保持良好的导电性能。
    - 适用范围广: 广泛应用于各种行业,如汽车、工业自动化、通信等。

    4. 应用案例和使用建议


    - 应用案例: 汽车电子系统中的动力分配连接,自动化设备内部电路板间的信号传输。
    - 使用建议: 在安装时确保压接质量,避免接触不良。针对不同应用场景,选用合适的安装工具,以保证最佳效果。

    5. 兼容性和支持


    - 兼容性: Micro-Fit 3.0 可与 Micro-Fit 3.0 插座外壳 43025 和 43645 配合使用。
    - 支持: 详细的技术文档和工具规范可在线获取,确保用户能够快速上手并解决问题。

    6. 常见问题与解决方案


    - Q: 如何检查压接质量?
    - A: 使用专用检测工具测量压接高度和压接深度,确保达到制造商要求的标准。

    - Q: 压接后发现接触不良怎么办?
    - A: 检查压接工具是否正确调整,确认压接工艺符合规范,必要时重新压接。

    7. 总结和推荐


    Micro-Fit 3.0 Crimp Terminal以其卓越的性能、广泛的适用性和便捷的安装流程,在众多应用场合表现出色。强烈推荐在需要高可靠性的电子连接需求中使用此款产品。对于具体应用问题,可以参考官方提供的技术支持文档,获取更多帮助。

0430300038参数

参数
触头镀层厚度 1.02μm
类型 带印记
线规 18 AWG
触头镀层
触头端接 压接
长*宽*高 11.25mm(长度)*2.51mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0430300038厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0430300038数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0430300038 0430300038数据手册

0430300038封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.0558 ¥ 0.4672
24000+ $ 0.0513 ¥ 0.4295
库存: 36000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 5606.4
