22032158

厂牌: MOLEX
产品描述: Header,Push-Pull 2.54mm 1 15pin 1.52μm 锡 白色 通孔安装 37.85mm(长度)*2.34mm(高度)
供应商型号: Q-22032158
供应商: 期货订购
标准整包数: 250
MOLEX 矩形连接器 - 针座 - 公插针 22032158

22032158概述


    产品简介

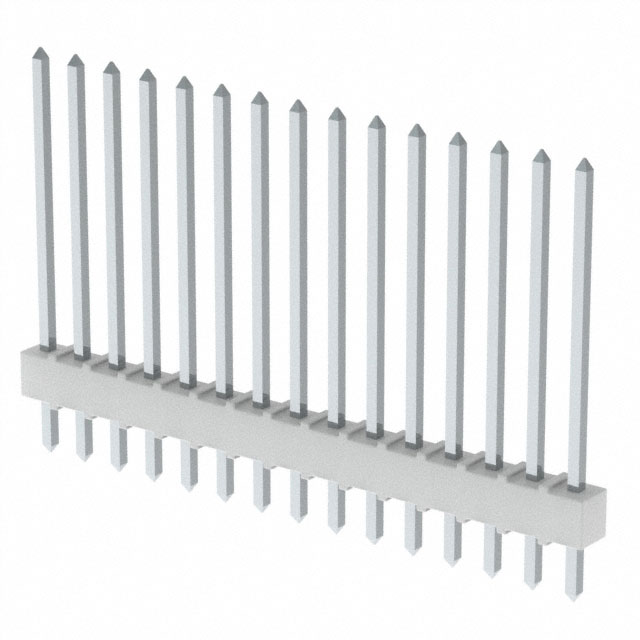

    产品名称:Molex KK 100 Header Assembly
    产品类型:这是一种引脚连接器,主要用于电子设备中的连接和信号传输。KK系列连接器是工业标准的一种,具有高可靠性、耐用性强的特点,广泛应用于各种电子设备中。
    主要功能:用于实现电路板间或电路板与其他组件间的电气连接。该连接器设计精密,确保电气信号的高效传递和稳定运行。其独特的机械锁定系统可确保连接的稳定性,防止意外断开。
    应用领域:适用于多种行业,如通信、工业自动化、汽车电子、医疗设备等。特别适合需要高可靠性的场合,例如工业控制系统、数据中心、服务器等领域。

    技术参数


    - 尺寸和公差:
    - 长度(长宽高):25.15 ± 0.25 mm
    - 角度公差:± 0.5 度
    - 拉拔力:≥ 8.9 N / 2 磅

    - 材料:尼龙(UL 94V-0),颜色为白色。镀层选项包括全表面再流焊镍锡涂层、全表面光亮锡涂层、选择金涂层和选择光亮锡涂层。
    - 电镀选项:
    - 选项1:总体再流焊镍锡涂层,最小厚度 0.00152 mm
    - 选项2:总体光亮锡涂层,最小厚度 0.00254 mm
    - 选项3:选择金涂层,最小厚度 0.00051 mm,选择光亮锡涂层,最小厚度 0.00254 mm,总体镍基底涂层,最小厚度 0.00127 mm
    - 包装:每盒数量不等,具体见包装规格。

    产品特点和优势


    - 高可靠性:由于其独特的机械锁定设计,确保了长期稳定的连接。
    - 适用范围广:能够适应多种工作环境和应用需求。
    - 易于安装和维护:产品设计合理,便于安装和维护,提高了生产效率。
    - 多种电镀选择:提供多种电镀选项,满足不同客户的需求。
    - 高耐用性:采用高质量材料制造,保证了产品的长久耐用性。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于各种工业自动化设备中的电路连接,确保高效稳定的信号传输。
    - 通信设备:在电信基础设施中,用于连接不同类型的通信模块。
    - 汽车电子:用于汽车内部各电子模块之间的连接,保障车辆正常运行。
    使用建议:
    - 在选择电镀时,考虑实际应用环境和耐久性要求,选择合适的电镀类型。
    - 安装过程中要严格按照制造商的指示进行操作,以确保连接的稳定性。
    - 定期检查连接器的状态,及时更换损坏或老化部件,确保系统的正常运行。

    兼容性和支持


    - 兼容性:该产品兼容多种类型的电路板和其他电子设备,适用于不同品牌和型号的设备。
    - 技术支持:Molex公司提供详尽的技术文档和支持服务,包括安装指南、使用手册和故障排查指导,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确固定 | 检查锁定机构是否完好,重新安装或更换部件 |
    | 插拔困难 | 清理接触面,确保没有灰尘或杂质干扰 |
    | 电气连接不稳定 | 检查电镀情况,确保连接器表面平整光滑 |

    总结和推荐


    综上所述,Molex KK 100 Header Assembly 是一种高可靠性、耐用性强且应用广泛的连接器。其适用于多种工业应用场景,尤其在需要高可靠性的场合表现优异。无论是工业自动化、通信还是汽车电子等领域,这款连接器都能提供出色的性能。我们强烈推荐该产品给需要高质量连接解决方案的用户。

22032158参数

参数
触头镀层厚度 - 配接 1.52μm
触头镀层 - 配接
防护等级 -
针脚数 15pin
类型 Header,Push-Pull
排数 1
颜色 白色
间距-配接 2.54mm
额定电流 -
长*宽*高 37.85mm(长度)*2.34mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22032158厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22032158数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22032158 22032158数据手册

22032158封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.597 ¥ 4.955
库存: 2000000
起订量: 2000 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1238.75
