0192210244

产品分类: 端子 - 环形端子
厂牌: MOLEX
产品描述: Lug Terminal (2/0)AWG Copper 52.37mm Tin Bag
供应商型号: TS-0192210244
供应商: 海外现货
标准整包数: 1
MOLEX 端子 - 环形端子 0192210244

0192210244概述


    产品简介

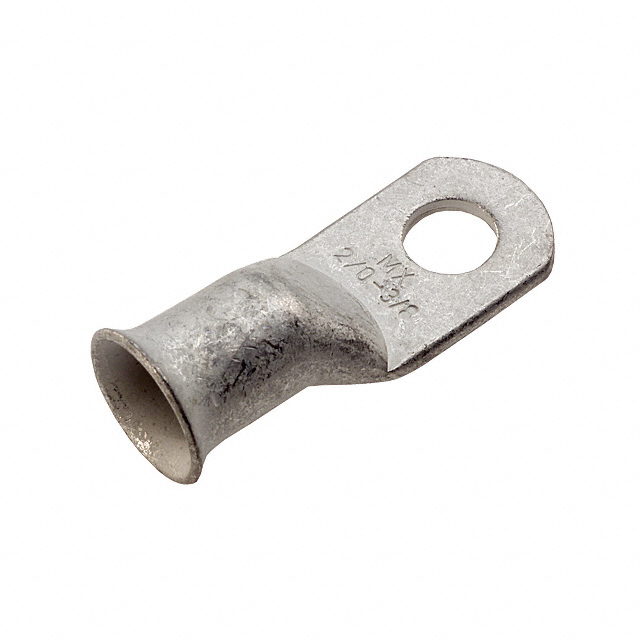

    本产品为压缩式环形端子,型号为192210244,主要用于连接2/0 AWG规格的电线至直径为3/8英寸(M9)的螺柱。该端子采用镀锡工艺,具有良好的导电性和耐用性,适用于重载应用。作为一款电池电缆夹,它在各类电力系统中广泛应用,如工业自动化、汽车电子、发电站等领域。

    技术参数


    - 额定电线规格: 2/0 AWG
    - 适用螺柱尺寸: 3/8英寸(M9)
    - 端子类型: 压缩式环形端子
    - 镀层: 镀锡
    - 最小镀层厚度:
    - 端子接合面: 4.064μm
    - 终端接合面: 4.064μm
    - 重量: 21.283克
    - 包装类型: 袋装

    产品特点和优势


    1. 高导电性: 采用镀锡工艺,提供优良的导电性能。
    2. 耐久性强: 适用于重负载应用,确保长时间稳定运行。
    3. 广泛兼容: 可用于不同类型的电线和螺柱,应用范围广。
    4. 环保材料: 低卤素含量,符合多项环保标准,如IEC 61249-2-21和RoHS。

    应用案例和使用建议


    应用案例
    该端子常用于工业自动化系统中,用于连接电池组与电源管理单元。此外,在汽车电子中,可用于启动电机与电池之间的连接。在发电站中,可用于发电机与输电线路的连接。
    使用建议
    1. 在安装时,需确保电线绝缘层被正确剥离,并与端子完全压接。
    2. 操作时需要使用专业工具,如手动或液压压接工具(型号:192840034、192860117、192900012、192940008、640038070、638162000),以确保连接可靠。
    3. 定期检查端子连接处是否有松动或腐蚀现象,及时维护和更换。

    兼容性和支持


    - 兼容工具: 该端子可兼容多种压接工具,如手动和液压工具(详细见应用工具部分)。
    - 技术支持: 厂商提供全方位的技术支持,包括安装指导、使用咨询及售后服务。

    常见问题与解决方案


    1. 问题: 端子连接不牢固。
    - 解决方案: 重新进行压接操作,确保电线与端子完全压接。使用合适的压接工具进行压接,避免压接不足。

    2. 问题: 连接点出现氧化现象。
    - 解决方案: 清理连接点,涂抹防氧化剂。建议定期维护,避免长期暴露在潮湿环境中。

    总结和推荐


    总体来看,192210244型压缩式环形端子是一款高性能、高可靠性的产品,特别适合于需要承载大电流的应用场合。其良好的导电性和耐用性,加上丰富的配套工具支持,使得它在市场上具有较强的竞争力。强烈推荐在相关应用中使用该产品,以获得最佳的连接效果。

0192210244参数

参数
长*宽*高 52.37mm*20.65mm*2.79mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

0192210244厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0192210244数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 环形端子 MOLEX 0192210244 0192210244数据手册

0192210244封装设计

查看详情并下载
Symbol
Footprint
3D Model
