首页  >  产品百科  >  46015-0803

46015-0803

厂牌: MOLEX

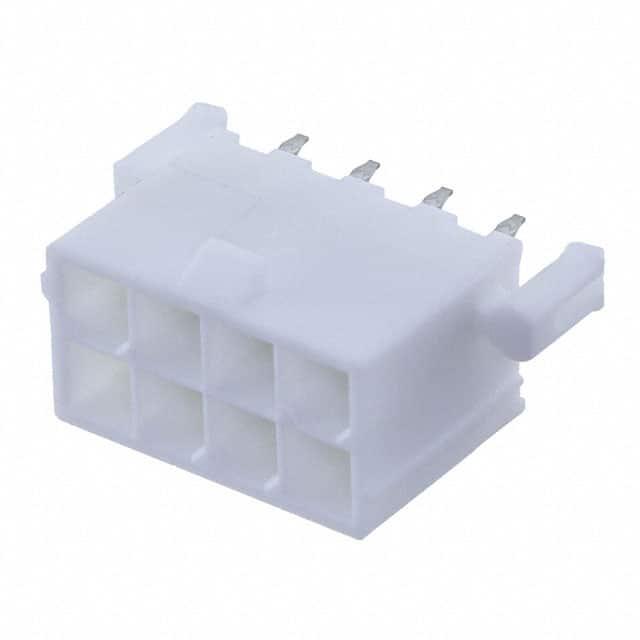

产品描述: Molex 4.2mm间距8p双排排针 线对板连接器, Mini-Fit Plus系列, 直角, 通孔安装
供应商型号: U-46015-0803
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 插座/母插口 46015-0803

46015-0803概述

    电子元器件产品技术手册

    产品简介


    本产品为Molex电子科技有限公司设计生产的Dual Row Mini-Fit Plus HCS系列连接器。该系列产品主要用于各类电子设备中的信号传输与控制。它采用双排设计,提供了高密度的接口,适用于多种工业控制、通讯设备以及汽车电子等领域。其主要特点是体积小巧、可靠性高、易于安装。

    技术参数


    - 尺寸:
    - 安装孔直径:.1654英寸(.0100英寸)
    - 安装孔间距:.1654英寸(.0040英寸)
    - 长度:4.200英寸(0.100英寸)
    - 宽度:4.200英寸(0.250英寸)
    - 材料与结构:
    - 外壳材料: 可选尼龙6/6材料,UL 94V-2等级;可选尼龙6/6材料,UL 94V-0等级。
    - 终端材料: 铜合金。
    - 端子电镀: 可选锡镀层(最小0.000100英寸,表面为哑光锡);可选金镀层(最小0.000030英寸,选择性镀金,总镀层厚度0.000100英寸,哑光锡镀层)。
    - 包装规格: 包装型号为PK-5566-001。
    - 匹配件: 与Mini-Fit插座5557型号相匹配。
    - 标记: 连接器上有“HCS+”标记。

    产品特点和优势


    该系列连接器的主要特点包括:
    - 高可靠性: 尺寸小,接插方便,具有高可靠性和稳定的电气性能。
    - 兼容性强: 可与Mini-Fit插座进行可靠连接。
    - 多样化电镀选项: 提供多种电镀材料选择,以满足不同应用需求。
    - 环保材料: 壳体材料符合UL 94V-0防火等级要求。

    应用案例和使用建议


    - 应用场景: 广泛应用于工业自动化设备、通讯设备、汽车电子、医疗设备等领域。
    - 使用建议: 在安装过程中注意端子的正确插入方向,确保电气连接的安全可靠。避免在电路通电情况下进行插拔操作。

    兼容性和支持


    - 兼容性: 该产品与Mini-Fit插座5557型号相匹配,且可以方便地集成到现有的系统中。
    - 厂商支持: Molex公司提供全面的技术支持和售后服务,包括产品的安装指导、故障排查及维修服务。

    常见问题与解决方案


    - 问题1: 连接器在使用中出现松动现象。
    - 解决方案: 确保安装时严格按照说明书操作,检查连接器是否已完全锁紧。

    - 问题2: 连接器接触不良。
    - 解决方案: 检查端子电镀层是否有损坏或腐蚀,必要时更换新的端子。

    总结和推荐


    总体来说,Dual Row Mini-Fit Plus HCS系列连接器以其小巧的体积、高可靠性及多样化的电镀选择,在众多电子设备中表现出色。特别适合于需要高密度接口的应用场景。推荐在相关行业中选用此款连接器,以提升系统的稳定性和可靠性。

46015-0803参数

参数
间距-配接 4.2mm
防护等级 -
触头镀层 - 配接
排数 2
针脚数 8pin
额定电流 13A
颜色 -
触头镀层厚度 - 配接 2.54μm
类型 Header,Locking Ramp
长*宽*高 18mm(长度)*9.6mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 盒装,托盘

46015-0803厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

46015-0803数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 46015-0803 46015-0803数据手册

46015-0803封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.636 ¥ 5.406
500+ $ 0.5665 ¥ 4.8153
1000+ $ 0.5508 ¥ 4.6818
2000+ $ 0.5406 ¥ 4.5951
12500+ $ 0.5202 ¥ 4.4217
20000+ $ 0.4998 ¥ 4.2483
库存: 838
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1081.2
