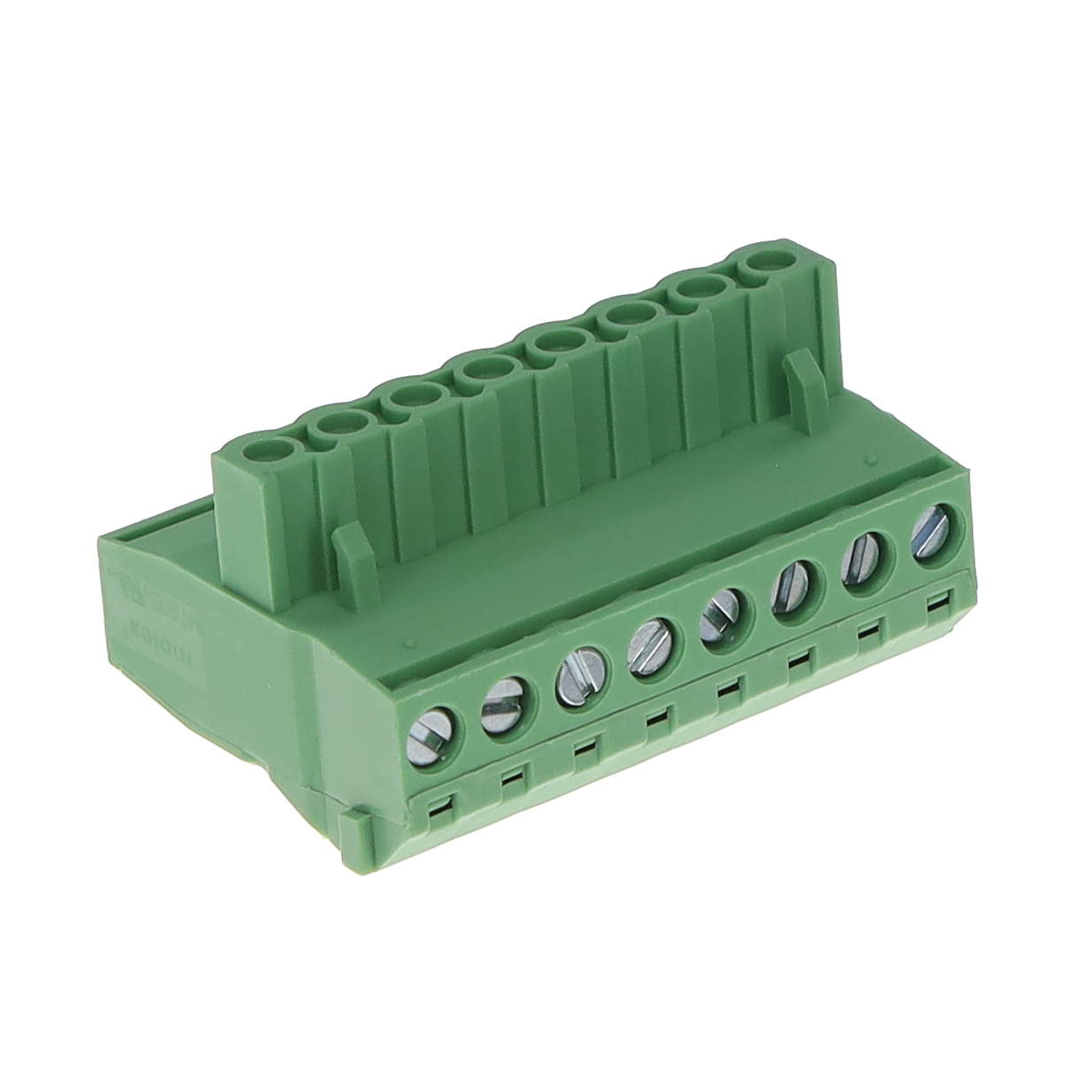

0397170008

厂牌: MOLEX
产品描述: PLUG HORIZ DBL WIRE ENT 8C-GRN
供应商型号: 0397170008-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 接线座- 接头/插头和插口 0397170008

0397170008概述


    产品简介


    本文将介绍一款由Molex公司生产的终端插头(Terminal Plug),型号为M750B。这款终端插头主要用于电子电路连接,具有多种电路配置选择。M750B采用PA66材料制造,经过UL94 V-0级别的阻燃处理,确保在各种恶劣环境下依然保持稳定的工作状态。它适用于多种需要高可靠性连接的应用场景,如工业自动化、通信设备和汽车电子等领域。

    技术参数


    | 参数 | 描述 |

    | 材料 | A: 身体 (PA66, UL94 V-0);C: 盖子 (PA66, UL94 V-0);D: 笼子 (黄铜,镍镀层);E: 接触 (铜合金,锡镀层) |
    | 螺钉规格 | M3 钢制,锌镀层 |
    | 最大扭矩 | 4.9 英寸磅 |
    | 工作电压 | 250V |
    | 额定电流 | 12A |
    | 焊线剥皮长度 | 0.39 英寸(10.0 毫米) |

    产品特点和优势


    M750B 终端插头具有以下显著特点和优势:
    - 材料选择: 选用阻燃等级高的PA66材料,确保产品的安全性和耐久性。
    - 多规格选择: 支持2至13个电路的选择,满足不同的连接需求。
    - 高强度接触: 采用铜合金材料并进行锡镀层处理,保证长期可靠稳定的连接。
    - 便捷安装: 使用M3螺钉进行固定,配合双焊线入口设计,方便用户进行快速安装和维修。

    应用案例和使用建议


    应用案例:
    M750B 终端插头被广泛应用于工业自动化系统、通信设备及汽车电子控制单元等场景,特别是在要求高度可靠连接的环境中表现优异。
    使用建议:
    - 在安装过程中,请根据产品规格书上的指示正确选择合适的电路数量。
    - 确保焊接前的剥线长度符合要求,以避免不良接触或损坏插头。
    - 在频繁震动或温度变化大的环境中使用时,应注意定期检查连接稳定性,防止因热胀冷缩造成接触不良。

    兼容性和支持


    M750B 终端插头与市面上主流的电线和接线端子兼容,可以灵活匹配不同类型的电缆。Molex公司为客户提供详尽的技术文档和支持服务,包括安装指南、维护手册和技术咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确认所有螺丝均已紧固到位;检查是否有足够长的裸露线头。 |
    | 接触电阻过大 | 检查接触点是否有氧化物积累,必要时清洁或更换新的终端插头。|

    总结和推荐


    综上所述,M750B 终端插头凭借其优良的材料选择、多种规格选项以及出色的电气性能,在工业自动化和汽车电子领域展现出卓越的应用价值。无论是从产品质量还是性价比来看,它都是一款值得推荐的产品。如果您正在寻找一款稳定可靠的连接解决方案,M750B将是您的理想选择。

0397170008参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0397170008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0397170008数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 接头/插头和插口 MOLEX 0397170008 0397170008数据手册

0397170008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1236 ¥ 51.7444
10+ $ 4.3448 ¥ 36.7139
25+ $ 3.6716 ¥ 30.7268
50+ $ 3.3548 ¥ 28.0758
144+ $ 2.9782 ¥ 24.924
288+ $ 2.7914 ¥ 23.3601
576+ $ 2.6433 ¥ 22.1214
1008+ $ 2.5474 ¥ 21.3185
库存: 144
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.74
直接购买
加入购物车
