0397000206

产品分类: 接线板-线至板
厂牌: MOLEX
产品描述: Conn Spring Terminal Block 6 POS 2.54mm Solder ST Thru-Hole 6A/Contact Eurostyle™
供应商型号: 0397000206-ND
供应商: Digi-Key
标准整包数: 1

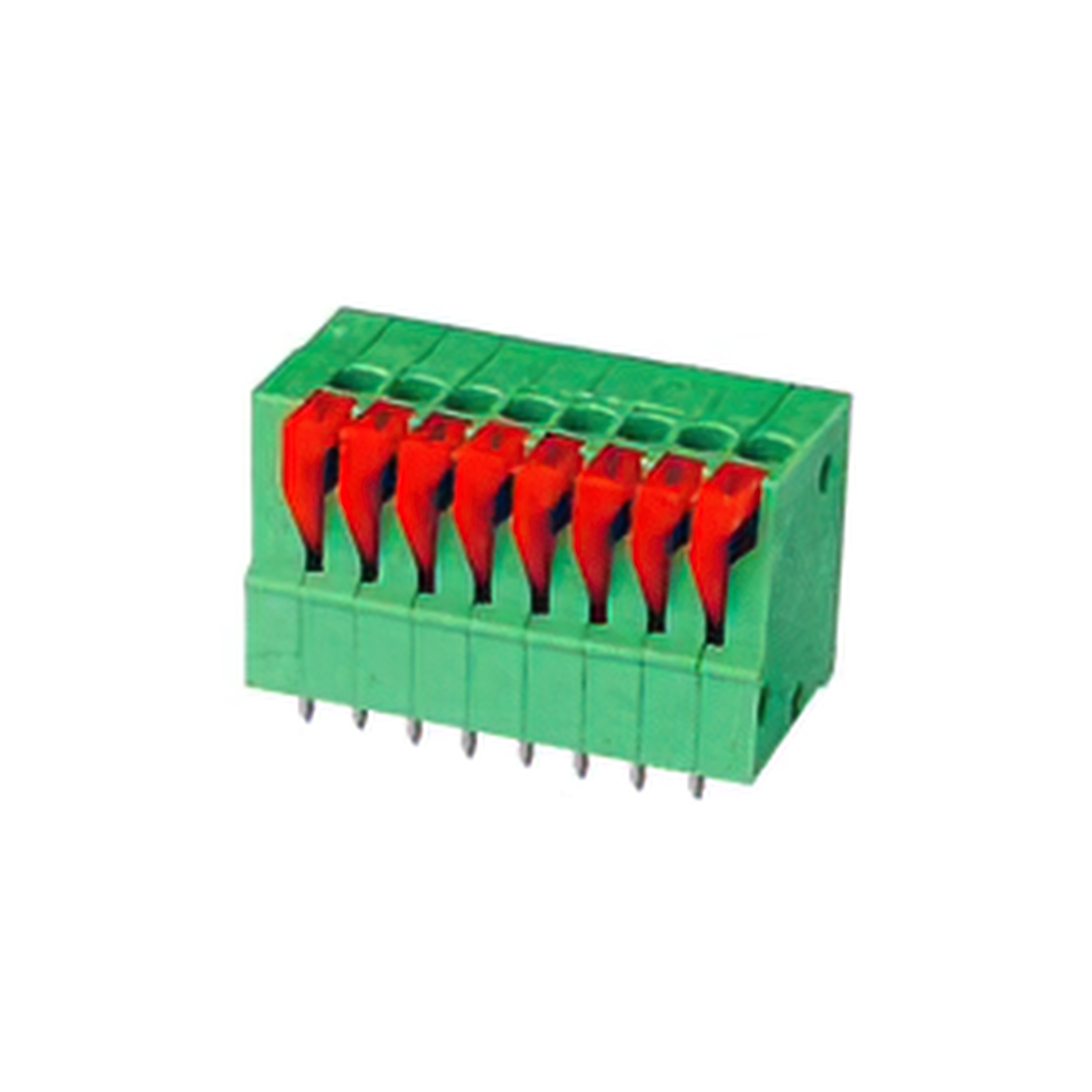

MOLEX 接线板-线至板 0397000206

0397000206概述

    Eurostyle™ 固定式按钮端子块技术手册

    产品简介


    Eurostyle™固定式按钮端子块是适用于多种工业、照明和空调应用的高性能连接解决方案。这类端子块广泛用于控制板、电线接线、荧光灯装置、电子镇流器、调光系统、LED驱动器/电源等。它们通过提供可靠的长期电线保持力、易于操作和维护的特点,在各个行业中表现出色。

    技术参数


    - 绝缘电阻(最小值):500兆欧
    - 耐电压(最小值):
    - 水平/垂直方向:2500V交流电
    - 45°模块化5.00mm间距:2000V交流电
    - 电压(最大值):
    - 2.50mm间距,水平/垂直方向:150V
    - 2.50mm间距,45°模块化/标准:300V
    - 3.50/5.00/7.50/10.00mm间距:300V
    - 电流(最大值):
    - 水平/垂直方向:6.0安培
    - 2.50mm间距,45°模块化:18.0安培
    - 2.50mm间距,45°标准:8.0安培
    - 3.50mm间距:5.0安培
    - 5.00/7.50/10.00mm间距:10.0安培
    - 工作温度范围:-40°C至+105°C
    - 接触材料:不锈钢弹簧,镀锡黄铜终端
    - 材料:PA66 UL94V-0阻燃材料
    - 包装方式:托盘包装
    - 认证:UL认证号E48521,符合RoHS标准,具有阻燃特性

    产品特点和优势


    - 可靠性高:弹簧式接触设计确保长时间的可靠电线连接,适合高振动环境。
    - 便捷操作:一键式操作使固态或绞合导线的连接变得简单。
    - 易于维护:允许用户轻松地进行维修和重新布线,提高系统灵活性。
    - 多样化的选择:模块化设计提供了多种极数和颜色选项,以满足不同的设计需求。

    应用案例和使用建议


    这些端子块广泛应用于控制电路、灯具和空调控制系统中。例如,在LED照明系统中,这些端子块可以用于连接电源与LED驱动器。使用时应注意根据具体应用选择合适的间距和电路数量,确保正确的电线规格和剥线长度。此外,对于高温或高振动环境,应特别注意选择能够承受极端条件的型号。

    兼容性和支持


    Eurostyle™ 端子块与多数标准的电缆和连接器兼容。Molex公司提供了详尽的技术文档和支持服务,以帮助用户正确安装和使用这些产品。如果需要定制或其他特殊要求,可以直接联系制造商获取更多支持。

    常见问题与解决方案


    - 问题:端子块在多次插拔后连接不稳定?
    解决办法:检查是否有灰尘或杂物积聚在接触点,清洁接触面可以改善连接稳定性。
    - 问题:电线无法牢固插入端子块?
    解决办法:确认所使用的电线符合规格要求,并按照指定的剥线长度处理电线。

    总结和推荐


    Eurostyle™ 固定式按钮端子块凭借其卓越的性能和多样化的设计选项,在众多工业和照明应用中表现出色。无论是可靠性还是易用性,都证明其是一个非常值得推荐的产品。如果您需要一个稳定且灵活的连接解决方案,这款端子块将是理想的选择。

0397000206参数

参数
长*宽*高 17.8mm(长度)*12.6mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0397000206厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0397000206数据手册

厂牌 PDF简要描述 下载
MOLEX 接线板-线至板 MOLEX 0397000206 0397000206数据手册

0397000206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4776 ¥ 29.3857
10+ $ 2.4829 ¥ 20.9807
25+ $ 2.1686 ¥ 18.325
50+ $ 1.8974 ¥ 15.8787
100+ $ 1.7384 ¥ 14.5479
250+ $ 1.572 ¥ 13.1555
960+ $ 1.4017 ¥ 11.7308
1920+ $ 1.3405 ¥ 11.2183
5760+ $ 1.2701 ¥ 10.6293
库存: 464
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.38
