905711142

厂牌: MOLEX
产品描述: Einlötstift 2 1A 通孔安装
供应商型号:
供应商:
标准整包数: 0

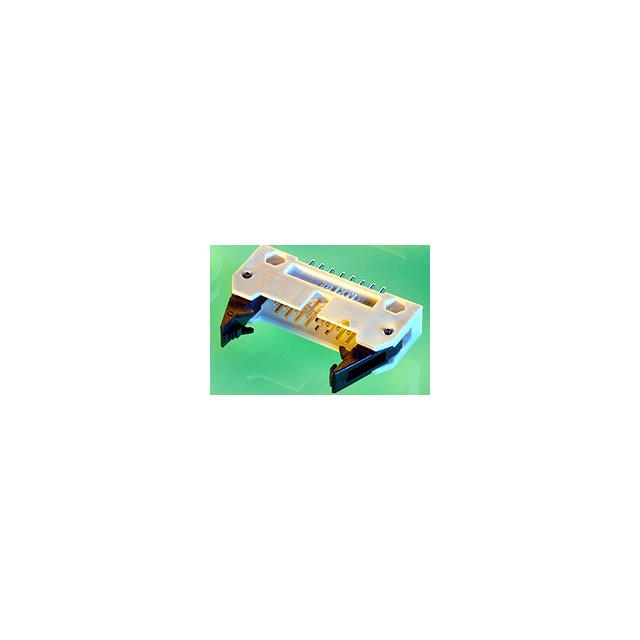

MOLEX 矩形连接器 - 针座 - 公插针 905711142

905711142概述

    QF-50™ 2.54mm Pitch Header 技术手册

    产品简介


    QF-50™ 是一种用于工业和消费电子领域的双排垂直接头,采用2.54mm间距设计。其具有锁扣/弹出装置,可用于连接扁平电缆,如扁平带状电缆。主要功能包括提供稳定的电气连接,具备优良的机械耐用性。应用广泛,适用于计算机、通信设备、测量仪器、家庭电器等多个领域。

    技术参数


    - 电路数量(最大):14个
    - 颜色:树脂黑色
    - 镀层材料:
    - 接触镀层:金(Au),最小厚度为0.762μm
    - 焊接端子镀层:锡,最小厚度为3.048μm
    - 电性能参数:
    - 电流最大值:1.0A
    - 电压最大值:250V
    - 物理尺寸:
    - 连接次数(最多):300次
    - 操作温度范围:-25°C 到 +85°C
    - 电气接口:
    - 接触间隔:2.54mm
    - 认证信息:
    - UL认证号:E29179
    - CSA认证号:LR19980

    产品特点和优势


    QF-50™ 的核心特点是具备出色的电气性能、高强度的机械耐用性以及对极端环境条件的适应能力。它的锁扣/弹出装置确保了方便而安全的连接操作,同时其抗冲击和振动的能力使其成为高可靠性应用的理想选择。此外,它的环保材料使得其在符合各国法规的同时,还保持了良好的耐久性和稳定性。

    应用案例和使用建议


    QF-50™ 在多个场合被广泛使用,例如用于制造打印机、显示器和服务器的内部连接器。实际使用时,建议定期检查连接器的磨损情况,以确保电气接触良好。对于高负载应用,可以考虑增加连接次数或采取额外的防护措施以延长使用寿命。同时,在选择配套的扁平带状电缆时,要确保其与QF-50™ 的电气参数相匹配,以避免信号干扰或传输损失。

    兼容性和支持


    QF-50™ 头部接头与QF-50™ 女式接头(如型号90635)完全兼容,确保了可靠和标准化的连接。此外,制造商提供了全面的技术文档和客户支持服务,确保客户能够在安装和使用过程中获得必要的帮助。如果您需要了解更多信息,可以通过访问公司网站或直接联系技术支持团队来获取进一步的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保插入到位并锁定 |
    | 插针损坏 | 检查插座和插头是否有异物,并重新安装 |

    总结和推荐


    QF-50™ 是一款高性能的2.54mm间距双排垂直接头,适合用于各种工业和消费电子产品。凭借其卓越的电气性能、机械耐用性和广泛的应用范围,该产品在市场上具有很强的竞争力。总体而言,我们强烈推荐QF-50™ 给需要稳定和可靠的连接解决方案的客户。

905711142参数

参数
颜色 -
类型 Einlötstift
间距-配接 -
触头镀层厚度 - 配接 -
针脚数 -
触头镀层 - 配接 -
额定电流 1A
排数 2
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

905711142厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

905711142数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 905711142 905711142数据手册

905711142封装设计

查看详情并下载
Symbol
Footprint
3D Model
