22287131

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 13pin 4A 2.54μm 锡 黑色 通孔安装 33.02mm(长度)*11.53mm(高度)
供应商型号: Q-22287131
供应商: 期货订购
标准整包数: 1

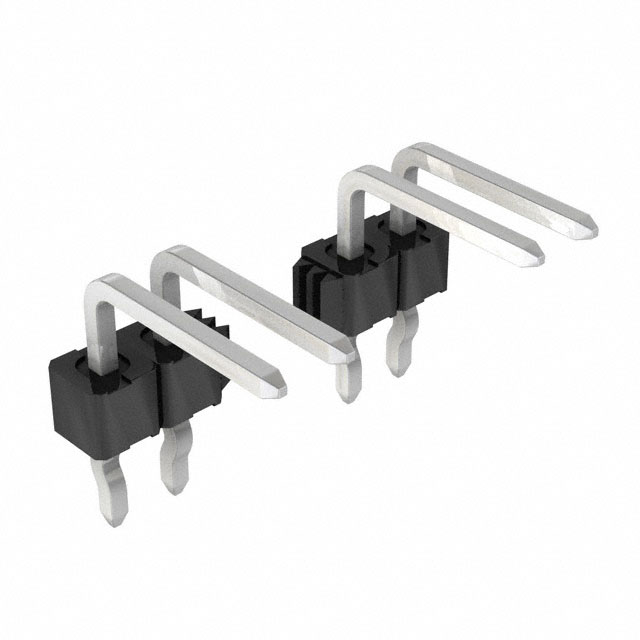

MOLEX 矩形连接器 - 针座 - 公插针 22287131

22287131概述


    产品简介


    本文将详细介绍一种应用于连接器领域的电子元器件——中心线(pitch)为2.54毫米(.100英寸)的方形针状插头,当与印刷电路板(PCB)连接器或通过压接技术连接的22至30 AWG导线的连接器配对时。这些组件广泛应用于各种电子产品中,提供可靠的电连接。

    技术参数


    - 终端材料: 黄铜或磷青铜(最大性能建议使用磷青铜材料)
    - 外壳材料: 尼龙或聚酯
    - 针材: 黄铜或磷青铜
    - 电压等级:
    - UL认证:交流500V 或 直流600V
    - CSA认证:交流250V 或 直流250V
    - 电流等级:
    - 单电路最大电流:2.5安培
    - 温度范围:
    - 操作温度:黄铜终端-40°C到80°C,磷青铜终端-40°C到105°C
    - 非操作温度:-40°C到105°C
    - 绝缘电阻: 最小1000兆欧姆
    - 耐压能力: 两倍额定电压加1000V AC
    - 电容: 最大2皮法
    - 温度上升: 最大30°C

    产品特点和优势


    这些电子元器件具备卓越的耐热性,能够在较宽的操作温度范围内正常工作。此外,它们采用了高可靠性的黄铜或磷青铜材料,确保长期稳定运行。其独特的设计使得安装简便,同时保证了良好的电气性能和机械强度,特别适合于苛刻的工作环境。

    应用案例和使用建议


    这些连接器广泛应用于消费电子、工业自动化、汽车电子等多个领域。例如,在汽车电子系统中,这类连接器可以用于信号传输、电源分配等关键环节。建议在高温、高湿度等恶劣环境中使用时,定期进行维护检查,以确保最佳性能。

    兼容性和支持


    这些产品与其他电子元器件具有良好的兼容性,适用于多种设备。厂商提供了详尽的技术支持文档和工具,帮助用户快速掌握安装和使用方法。

    常见问题与解决方案


    1. 问题: 连接器接触不良
    - 解决方案: 确保所有连接部位都紧固到位,并检查是否有腐蚀或损伤。
    2. 问题: 电流承载能力不足
    - 解决方案: 根据具体应用选择合适的电线规格,遵循电流负载限制。
    3. 问题: 温度变化引起性能下降
    - 解决方案: 定期检查连接器的温度稳定性,必要时更换以防止因过热导致故障。

    总结和推荐


    综上所述,这种2.54毫米中心线方形针状插头凭借其优异的电气特性和机械强度,在多种应用场景中表现突出。鉴于其广泛的适用性和可靠性,我们强烈推荐在涉及严苛环境的应用场合中使用此产品。

22287131参数

参数
防护等级 -
类型 Breakaway,Header,Push-Pull
针脚数 13pin
颜色 黑色
排数 1
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
触头镀层 - 配接
额定电流 4A
长*宽*高 33.02mm(长度)*11.53mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22287131厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22287131数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22287131 22287131数据手册

22287131封装设计

查看详情并下载
Symbol
Footprint
3D Model
