934451209

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

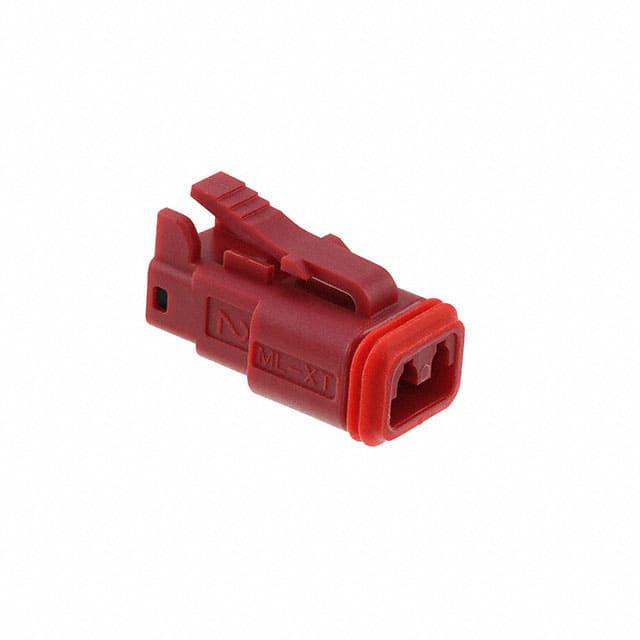

产品描述: Latch Lock,Plug 1 2pin Female Socket 压接 红色 导线安装,自由悬挂,通孔安装 17.35mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 934451209

934451209概述

    ML-XT Sealed Connection System: A Comprehensive Guide

    1. 产品简介


    ML-XT密封连接系统是一款高可靠性的电缆连接解决方案,特别适用于严苛环境下的车辆布线应用。该系统采用一体式插头外壳和界面密封技术,通过两次注射液态硅橡胶(LSR)成型工艺实现集成锁紧和密封效果。此外,ML-XT密封连接系统支持多种电路配置,如2路、3路、4路、6路、8路、12路及18路,并提供冲压成型和固体接触两种终端选项,确保了系统的广泛适用性和可靠性。

    2. 技术参数


    - 包装: 袋装盒
    - 终端: 冲压成型84525, 84524
    - 固体接触: 93640, 93641
    - 设计单位: 毫米
    - RoHS: 是
    - 无卤素: 是
    - 电线规格: 1.40到2.80mm,2.70到3.60mm
    - 电压(最大值): 500V DC
    - 电流(最大值): 13.0A
    - 接触电阻: 最大30毫欧姆
    - 绝缘电阻: 最小20兆欧姆
    - 接触保持力: 最小111N
    - 配对力: 最大135N
    - 拆卸力: 最大135N(闩锁脱开时)
    - 耐久性: 最少100个循环
    - 操作温度: -55到+125°C
    - 密封等级: IP69K和J2030,具备耐高压水冲洗能力

    3. 产品特点和优势


    ML-XT密封连接系统具有以下显著特点和优势:
    - 一体化插头外壳和密封: 由LSR成型技术实现的一体化插头外壳与接口密封结合,增强了系统的密封性和耐用性。
    - 后盖与密封圈预装配: 插件与插座外壳预先装配内部的HCR后盖与密封圈,确保了装配的便捷性和安全性。
    - 多种终端选项: 提供冲压成型和固体接触两种终端选择,以适应不同大小的电线和重型应用需求。
    - 颜色编码: 可用的颜色编码有助于区分不同的连接器,防止误配。
    - 优异的可靠性: 系统经过验证,在进行多次插拔操作后仍能保持优良的密封位置,确保长期使用的可靠性。
    - 成本效益: 该系统通过减少库存、缩短组装时间和降低成本,为线束制造商提供了成本效益。
    - 防液体侵入: IP69K认证和J2030耐高压水冲洗测试使该系统能够有效防止液体渗入。
    - 灵活的电缆出口: 系统允许电缆在保持最佳密封位置的同时自由移动,减少了泄漏路径的风险。

    4. 应用案例和使用建议


    ML-XT密封连接系统广泛应用于多个行业领域,如商用车辆、农业机械、建筑和采矿设备、森林和园艺设备、发电机组、搜索探测和导航设备、火车和铁路设备、公共汽车和客车、拖车、物料处理设备、军事车辆、船舶、航空航天、商业航空、汽车、摩托车等。
    使用建议:
    - 在高温环境下使用时,建议使用热缩套管进行额外保护,以增强系统的抗污染能力。
    - 定期检查连接器和密封圈的状态,确保它们没有损坏或磨损,以维持系统的密封性和可靠性。
    - 为了减少误配的可能性,可以根据应用需求选择适当的颜色编码的连接器。

    5. 兼容性和支持


    ML-XT密封连接系统可以作为现有行业标准连接器的直接替代品,兼容性良好。制造商提供了丰富的技术支持和售后服务,以确保客户的满意度和系统的正常运行。具体型号参见订购信息部分。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座和插头难以配对 | 检查是否有异物阻碍或润滑连接器的接触面 |
    | 连接器密封不良 | 检查密封圈是否正确安装并处于良好状态 |

    7. 总结和推荐


    综上所述,ML-XT密封连接系统凭借其优异的密封性能、高可靠性以及成本效益,成为严苛环境中车辆布线应用的理想选择。它不仅满足了市场上的多种需求,而且在提升系统性能方面表现出色。因此,强烈推荐该产品用于需要高可靠性连接的应用场景。

934451209参数

参数
针脚数 2pin
类型 Latch Lock,Plug
颜色 红色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 17.35mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装
