905711141

厂牌: MOLEX

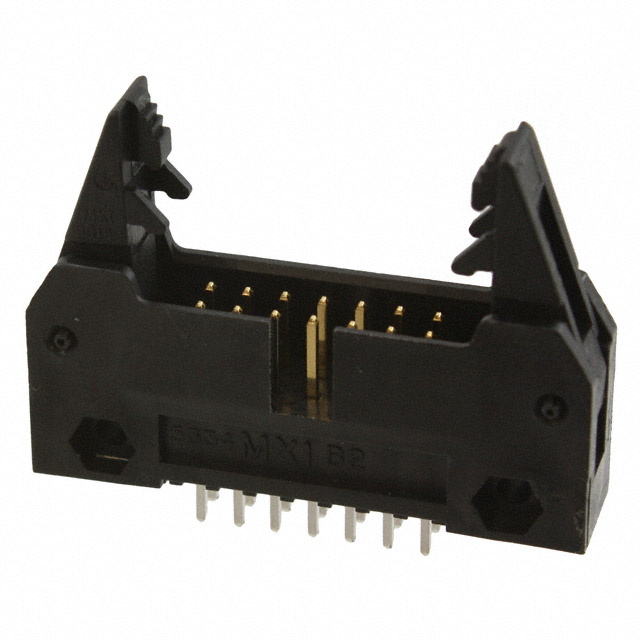

产品描述: Molex 2.54mm间距14p双排排针 线对板连接器, QF-50系列, 直角, 通孔安装
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 公插针 905711141

905711141概述

    Qik Flecs 瓦解型插件式接头产品技术手册

    1. 产品简介


    Qik Flecs 是一种瓦解型插件式接头(Quick Disconnect Terminal),主要用于电气连接中提供快速、安全和可靠的连接方式。该接头广泛应用于工业自动化设备、机器人、传感器以及其他需要频繁插拔的场合。

    2. 技术参数


    以下是 Qik Flecs 接头的关键技术参数:
    - 材质:本体材料为玻璃填充聚酯(UL 94 V0等级),颜色为黑色;针脚材料为黄铜,尺寸为0.635 mm。
    - 电气特性:
    - 额定电流:最大5A
    - 额定电压:最大500V
    - 接触电阻:≤10mΩ
    - 绝缘电阻:≥100MΩ
    - 环境条件:
    - 工作温度范围:-40°C 至 105°C
    - 储存温度范围:-40°C 至 125°C
    - 相对湿度:≤95%(无凝露)
    - 尺寸:
    - 插头:22.86 x 30.46 x 32.36 mm
    - 针脚直径:0.635 mm
    - 镀层选项:
    - GS1镀层:最小镍底层1µm,接触面金层0.1µm,焊锡面锡层3µm
    - GS3镀层:最小镍底层1µm,接触面金层0.25µm,焊锡面锡层3µm
    - 焊接孔径:建议PCB厚度为1.6mm

    3. 产品特点和优势


    - 快速连接:设计了DIN弹出式杠杆,提高了连接速度和可靠性。
    - 增强的电气性能:低接触电阻和高绝缘电阻确保稳定和可靠的电气连接。
    - 宽工作温度范围:能够在极端环境中保持稳定运行。
    - 多样化的镀层选择:提供了多种镀层选项以满足不同的应用需求。
    - 标准化的PCB孔径:简化了电路板设计和制造流程。

    4. 应用案例和使用建议


    Qik Flecs 接头可以应用于多种自动化设备,例如传感器接口、工业控制面板以及机器人手臂。在使用时,建议严格按照制造商推荐的PCB孔径进行设计和焊接,以确保最佳的电气性能和物理稳定性。对于复杂的工业环境,可以考虑增加防护措施如防尘罩或保护套。

    5. 兼容性和支持


    Qik Flecs 接头与其他标准PCB孔径相兼容,可广泛应用于不同类型的印刷电路板。制造商提供全面的技术支持和维护服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    1. 问题:接触电阻不稳定
    - 解决方案:检查是否有氧化物或污垢堆积在接头上,清洁接头并重新焊接。
    2. 问题:无法牢固插入
    - 解决方案:确认PCB孔径大小符合制造商推荐值,如有必要,使用放大镜检查孔径是否有堵塞或变形。
    3. 问题:耐久性不足
    - 解决方案:选择更厚镀层的版本或采用更高镀层选项以提高使用寿命。

    7. 总结和推荐


    Qik Flecs 接头以其卓越的电气性能、便捷的操作和广泛的应用范围,在众多同类产品中脱颖而出。强烈推荐用于需要频繁插拔且要求高度可靠性的场合。结合其多样化的产品规格和完善的售后支持,Qik Flecs 接头是实现高效电气连接的理想选择。

905711141参数

参数
类型 Header,Latch Lock/Eject Hooks
防护等级 -
触头镀层厚度 - 配接 99nm
触头镀层 - 配接
间距-配接 2.54mm
针脚数 14pin
额定电流 1A
排数 2
颜色 黑色
长*宽*高 37.24mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 盒装,托盘
