首页  >  产品百科  >  0513532000

0513532000

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 20路, 2mm节距, 2行
供应商型号: TS-0513532000
供应商: 海外现货
标准整包数: 1

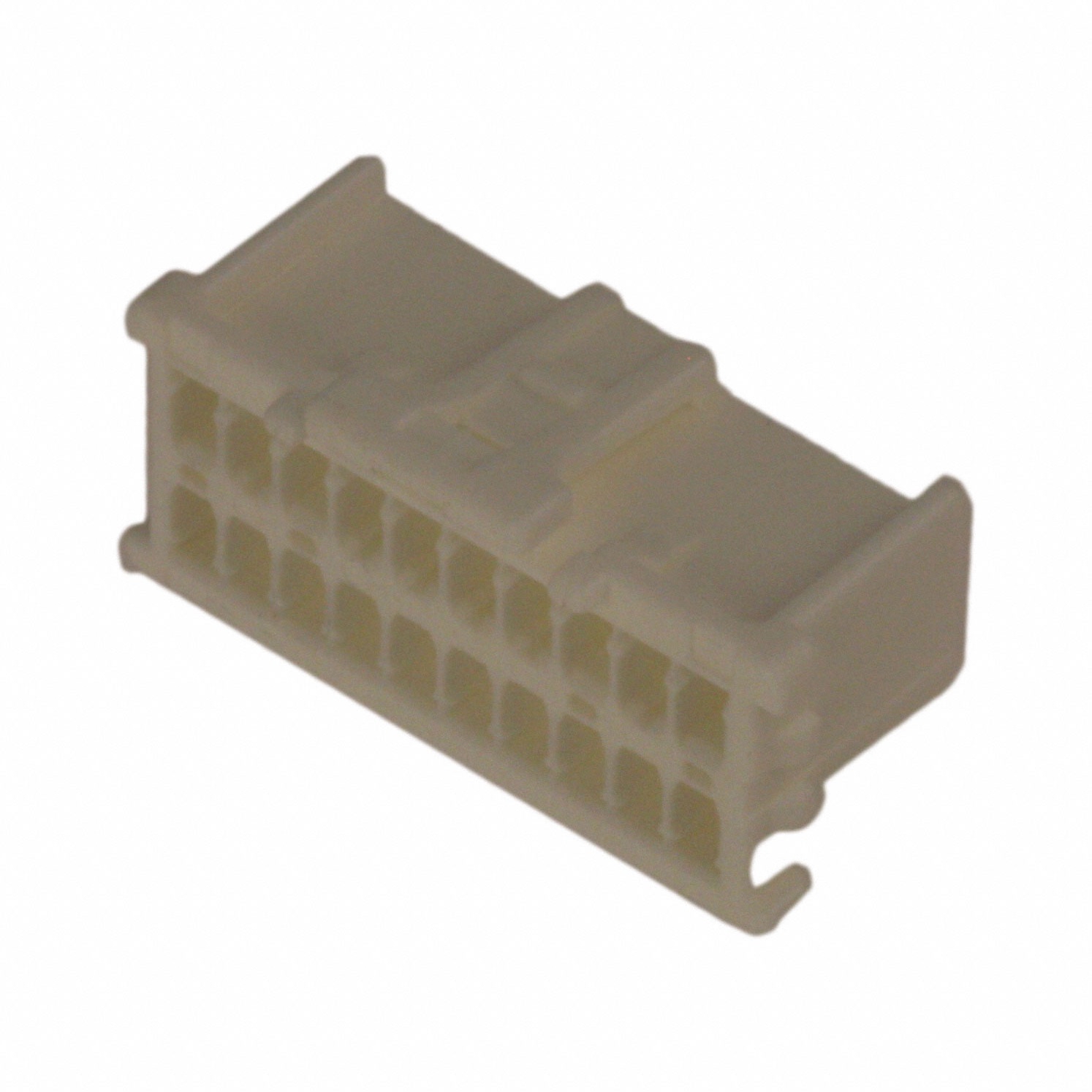

MOLEX 矩形连接器 - 外壳 0513532000

0513532000概述


    产品简介


    产品名称:MicroClasp 2.00mm Pitch Wire-to-Board Receptacle
    MicroClasp是一款用于信号传输和线到板连接的电子元器件,适用于各种工业和消费电子设备。其主要特点是正向锁紧机构、双排结构、最多可容纳20个电路,并且采用白色树脂材料制成。MicroClasp系列的产品广泛应用于通信设备、计算机系统、汽车电子等领域。

    技术参数


    以下是MicroClasp 2.00mm Pitch Wire-to-Board Receptacle的主要技术规格:
    - 接口类型:Receptacle(插座)
    - 最大电路数:20
    - 颜色:白色
    - 外壳材料:尼龙
    - 阻燃等级:94V-0
    - 锁定机制:支持
    - 环境温度范围:-40°C 至 +105°C
    - 额定重量:958.000mg
    - 电镀类型:锡(Sn)镀层
    - 线径规格:24 AWG
    - 配对插头:501844、55917、55959
    - 包装类型:袋装
    - 符合标准:
    - IEC-62474
    - IPC 1752A Class C/D
    - REACH SVHC(不包含)
    - 欧盟RoHS合规(符合)

    产品特点和优势


    MicroClasp具有多个显著的优点和特色:
    1. 高可靠性:采用94V-0阻燃等级的尼龙材料,确保在高温环境下也能保持良好的性能。
    2. 正向锁紧机制:保证连接的稳定性,减少因震动引起的松动,提高系统的整体可靠性。
    3. 多电路设计:最大支持20个电路,适合复杂电路的设计需求。
    4. 宽温度范围:能够在极端温度条件下稳定工作,适用于多种恶劣环境。
    5. 兼容性良好:与不同型号的插头(如501844、55917、55959)兼容,便于扩展和替换。

    应用案例和使用建议


    MicroClasp可以应用于多种电子产品,例如:
    - 通信设备:路由器、交换机等网络设备中,确保稳定的信号传输。
    - 计算机系统:服务器主板和其他高端计算设备中,实现高效的数据传输。
    - 汽车电子:车载信息娱乐系统、安全系统等,提供可靠的数据连接。

    使用建议:
    - 在选择连接线时,应确保线径符合24 AWG的要求,并选用合适的长度以避免过多冗余。
    - 安装时应注意正向锁紧机构的正确操作,确保稳固连接。
    - 对于极端环境下的应用,建议进行额外的温湿度测试,确保连接的长期可靠性。

    兼容性和支持


    MicroClasp与以下插头型号兼容:
    - 501844:MicroClasp垂直双排接头
    - 55917:MicroClasp垂直双排接头
    - 55959:MicroClasp直角双排接头
    厂商提供详尽的技术支持和售后服务,包括安装指南、故障排查手册和技术咨询,以帮助客户更好地利用该产品。

    常见问题与解决方案


    根据技术手册,常见的用户问题及解决方法如下:
    1. 连接不稳定:检查正向锁紧机构是否完全锁定。
    2. 信号传输异常:确认插头和插座之间的接触良好,无杂质污染。
    3. 长时间高温下失效:确认是否符合规定的温度范围,必要时采取散热措施。

    总结和推荐


    MicroClasp 2.00mm Pitch Wire-to-Board Receptacle以其出色的可靠性和广泛的适用性成为市场上的热门选择。其高可靠性、多功能性以及广泛的应用场景使其在市场上具备较高的竞争力。我们强烈推荐这款产品给需要高性能连接解决方案的工程师和制造商。
    综上所述,MicroClasp是一个值得信赖的选择,无论是对于新项目的设计还是现有系统的升级,都能提供卓越的性能和稳定性。

0513532000参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 20pin
类型 插座
颜色 白色
触头类型 Female Socket
长*宽*高 23.4mm*11.5mm*11.5mm
安装方式 压入式,支架安装,自由悬挂
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

0513532000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0513532000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0513532000 0513532000数据手册

0513532000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4195 ¥ 3.8155
库存: 14262
起订量: 525 增量: 12
交货地:
最小起订量为:500
合计: ¥ 1907.75
