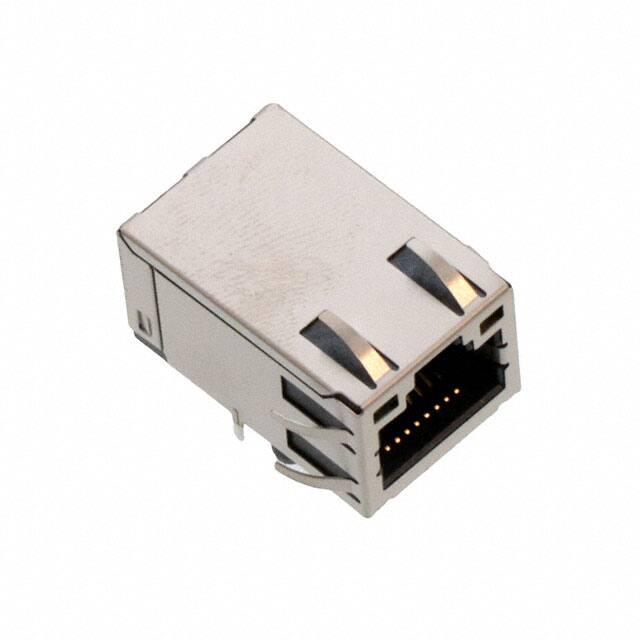

480250092

厂牌: MOLEX
产品描述: Conn Modular Jack F
供应商型号:
供应商:
标准整包数: 0
MOLEX 模块化连接器 - 磁性插孔 480250092

480250092概述


    产品简介


    本产品是一款集成磁芯和LED的模块化插座(Modular Jack with Integrated Magnetics and LED),主要应用于网络通信设备、路由器、交换机等领域。这款产品通过集成磁芯与LED指示灯,不仅提升了电路的信号传输质量,还增强了设备的工作状态可视化。

    技术参数


    - 材料:金属壳采用黄铜,具有良好的导电性和耐腐蚀性;外壳和插入件均采用高温度热塑塑料,符合UL94-0标准,颜色为黑色。
    - 镀层:终端部分的接触区镀金(Au),厚度为50微英寸/1.27微米;焊接尾部则镀锡(Sn),最小厚度为100微英寸/2.54微米;底板镀镍(Ni),厚度为50微英寸/1.27微米。金属壳的焊接尾部预镀锡,底板镀镍,最小厚度为50微英寸。
    - 推荐PCB厚度:1.60±0.05毫米。
    - 电气特性:
    - LED正向电压:绿色LED典型值为2.1V,黄色LED典型值为2.2V。
    - 峰值波长:绿色LED典型值为565纳米,黄色LED典型值为590纳米。
    - 反向电压:最大值为2.5V。
    - 功率消耗:最大值为5毫瓦。
    - 工作环境:测试条件下的工作温度范围为25℃±5℃。
    - 机械特性:符合A3尺寸规格,单位为毫米。

    产品特点和优势


    1. 集成设计:集成磁芯和LED于一个模块中,简化了设备安装过程,节省了空间。
    2. 高可靠性:所有连接部分均进行了严格的测试和验证,确保在高电流和电压条件下仍能稳定工作。
    3. 环保材料:符合RoHS、无铅和无硅要求,安全可靠。
    4. 视觉指示:内置的LED指示灯方便操作员监控设备的工作状态,提升系统运行的透明度。

    应用案例和使用建议


    - 网络通信设备:可作为网络通信设备的连接接口,通过LED指示灯的状态监控设备的工作状态。
    - 路由器和交换机:集成磁芯提高了信号传输质量和抗干扰能力,适用于需要高速数据传输的场合。

    使用建议:
    1. 确保在安装前检查LED指示灯的功能,确认其正常发光。
    2. 在使用过程中注意设备的散热情况,避免长时间过载工作导致的过热问题。

    兼容性和支持


    该产品与多种PCB设计兼容,推荐的PCB厚度为1.60±0.05毫米。厂商提供详细的技术支持和维护服务,包括产品安装指导和技术咨询。

    常见问题与解决方案


    1. LED指示灯不亮:检查电源连接是否正确,或者尝试更换LED灯泡。
    2. 信号传输不稳定:检查电缆连接是否松动或损坏,必要时更换电缆。
    3. 设备发热严重:适当降低负载,增加散热措施,如加装散热片或风扇。

    总结和推荐


    这款集成磁芯和LED的模块化插座凭借其紧凑的设计、高可靠性和多功能性,在网络通信设备中具有显著的优势。经过严格的测试和验证,它能够满足各种应用场景的需求。我们强烈推荐该产品用于需要高效信号传输和良好设备状态指示的应用场景。

480250092参数

参数
安装方式 通孔安装
零件状态 停产
包装方式 散装,卷带包装
