936013532

厂牌: MOLEX
产品描述: 重载连接器, 93601系列, 底部插入, STD
供应商型号: AV-A-MLX936013532
供应商: Avnet
标准整包数: 5

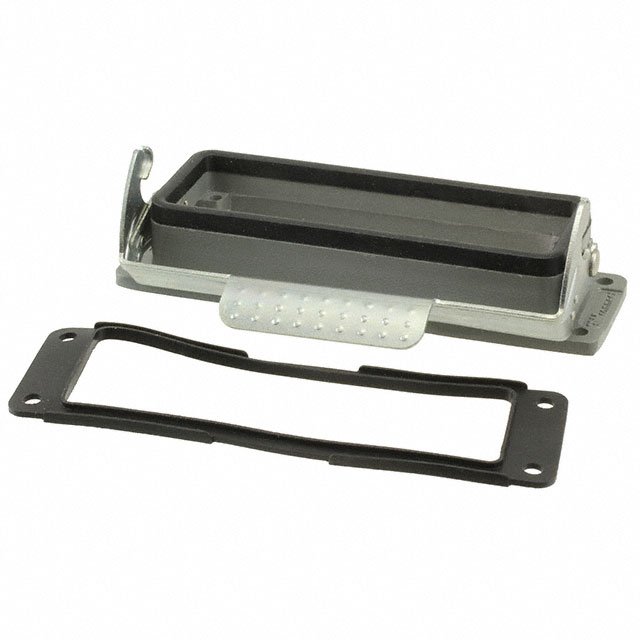

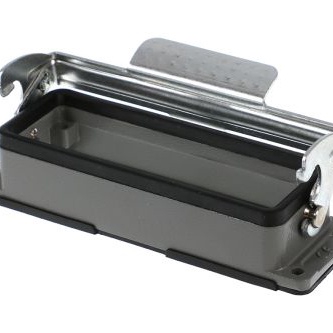

MOLEX 重载连接器 - 外壳/盖罩/基底 936013532

936013532概述

    GWconnect Heavy Duty Connectors (HDC) 技术手册概述

    1. 产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一款高性能的工业连接器,适用于严苛的工作环境。该系列包括多种规格和配置,满足不同行业的需求。其中,型号为0936013532的产品采用标准单杠杆安装方式,具有IP66和IP69防护等级,特别适合用于需要高强度抗压和防水的应用场景。其主要功能是确保电路系统的稳定连接和保护,广泛应用于汽车制造、交通运输、工业自动化等领域。

    2. 技术参数


    - 电压:最大500V
    - 材料:外壳材料为压铸铝,锁紧部件为镀锌钢,密封圈材料为NBR
    - 外观:颜色为灰RAL 7037,表面处理为聚酯粉末涂层
    - 重量:净重140.400g
    - 安装方式:面板安装
    - 防护等级:IP66、IP69
    - 电气标准:符合ANSI/UL 50、ANSI/UL 50E、CSA C22.2 No.94-1-2、EN 61984等标准
    - 认证:CSA 256883, UL E249674

    3. 产品特点和优势


    - 高强度:采用压铸铝材料,能够承受严苛的工作环境和机械压力。
    - 高防水性能:达到IP66和IP69防护等级,可以在极端环境下保持良好的防水效果。
    - 耐用性:表面采用聚酯粉末涂层,耐腐蚀且抗老化。
    - 安全可靠:具备锁紧功能,确保连接稳固可靠。
    - 适用性强:可与多种规格的插入件配合使用,如S-D、S-DD、S-E等。

    4. 应用案例和使用建议


    GWconnect Heavy Duty Connectors (HDC) 常用于需要高度稳定性和可靠性的环境中,例如汽车生产线、工业自动化设备和重型运输车辆。在这些应用中,GWconnect可确保设备在复杂和恶劣的条件下仍能正常运行。
    - 使用建议:在安装时,需确保连接器安装正确并固定牢靠;定期检查密封圈的状况,以保证其防水和防尘效果;选择合适的插入件,确保连接器和设备之间的兼容性。

    5. 兼容性和支持


    - 兼容性:可与型号为24B «104x27»的插入件配合使用,包括S-D、S-DD、S-E等多种规格。
    - 支持和服务:制造商提供详细的安装指南和技术支持,确保用户可以顺利安装和使用产品。如有问题,可联系制造商获得帮助。

    6. 常见问题与解决方案


    - 问题1:连接器密封圈损坏怎么办?
    - 解决方案:更换新的密封圈,并确保安装时密封圈处于正确位置。
    - 问题2:连接器连接不牢固怎么办?
    - 解决方案:检查锁紧部件是否到位,确保连接器完全锁紧。
    - 问题3:如何清洗连接器?
    - 解决方案:使用压缩空气吹去灰尘和杂质,避免使用水或其他液体直接清洗。

    7. 总结和推荐


    综上所述,GWconnect Heavy Duty Connectors (HDC) 是一款高性能、高可靠性的工业连接器,适用于各种严苛的工作环境。其独特的设计和卓越的性能使其在市场上具有很强的竞争优势。对于需要高度稳定性和可靠性的应用场合,推荐选用GWconnect HDC系列产品。如果您对产品有任何疑问,可随时联系制造商获取技术支持和帮助。

936013532参数

参数
长*宽*高 142.5mm*44mm*29.5mm
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装

936013532厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936013532数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 外壳/盖罩/基底 MOLEX 936013532 936013532数据手册

936013532封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 15.4079 ¥ 145.9047
45+ $ 15.2739 ¥ 144.636
库存: 140
起订量: 15 增量: 5
交货地:
最小起订量为:15
合计: ¥ 2188.57
直接购买
加入购物车
