22-12-2126

厂牌: MOLEX
产品描述: Friction Lock,Header 2.54mm 1 12pin 760nm 金 白色 通孔安装 30.48mm(长度)*12.83mm(高度)
供应商型号: Q-22-12-2126
供应商: 期货订购
标准整包数: 2500

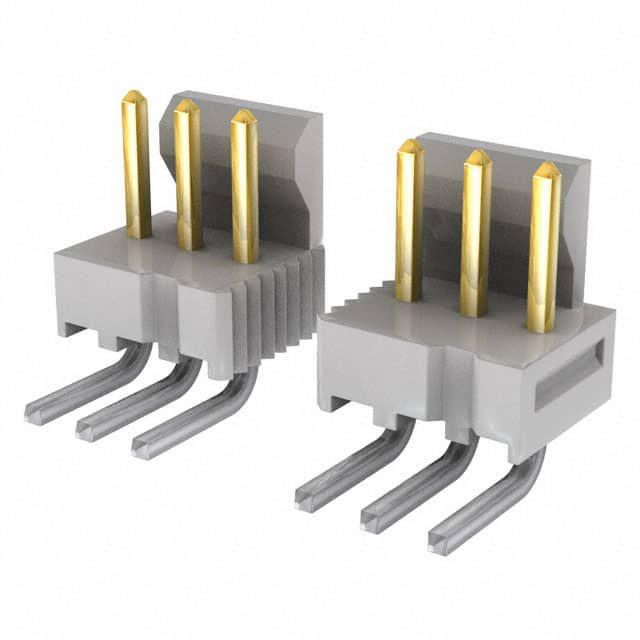

MOLEX 矩形连接器 - 针座 - 公插针 22-12-2126

22-12-2126概述

    7478系列摩擦锁接头组件技术手册

    一、产品简介


    7478系列摩擦锁接头组件是一种采用弯曲方型针的设计,适用于多种应用场景。这种连接器通常用于高密度连接场景,提供稳定且可靠的电气连接。其基本构造包括一个主体部分和多个弯曲方形引脚。它们广泛应用于消费电子、工业自动化、汽车电子等领域。

    二、技术参数


    根据技术手册,7478系列摩擦锁接头组件的具体技术参数如下:
    - 材料:尼龙,UL94V-0防火等级,颜色为白色。
    - 表面处理选项:
    - (154):整体镀锡(最小厚度0.00254 mm),镀镍底板(最小厚度0.00127 mm)。
    - (197):整体再熔化哑光锡(最小厚度0.00152 mm)覆0.00127 mm镍。
    - (222):整体镀锡(最小厚度0.00254 mm),镀镍底板(最小厚度0.00127 mm)。
    - (208):选择性镀金(最小厚度0.00038 mm),选择性镀锡(最小厚度0.00254 mm),两者均覆0.00127 mm镍。
    - (228):选择性镀金(最小厚度0.00076 mm),选择性镀锡(最小厚度0.00254 mm),两者均覆0.00127 mm镍。
    - (241):选择性镀金(最小厚度0.00051 mm),选择性镀锡(最小厚度0.00254 mm),两者均覆0.00127 mm镍。
    - 成品规格:零件符合产品规范PS-10-07。
    - 包装:包装信息见附录。
    - 堆叠方式:可端对端堆叠,中心间距为2.54 mm。
    - 抗推力:最小推力2磅。
    - 电路编号:电路编号定义了空隙位置。
    - 外观标准:符合COSMETIC SPECIFICATION PS-45499-002 Class B要求。

    三、产品特点和优势


    7478系列摩擦锁接头组件具备以下显著特点和优势:
    - 高强度和稳定性:通过弯曲方形引脚设计提供了良好的机械强度和抗拉力。
    - 适应性强:不同表面处理选项满足不同的应用需求,增加产品的灵活性。
    - 可靠性高:高密度的插针排列确保了稳定的电气连接性能。
    - 易于安装:简单快速的安装过程,提高了生产效率。
    - 美观耐用:符合严格的质量标准,保证了长期使用的耐久性。

    四、应用案例和使用建议


    应用场景示例:
    - 消费电子产品,如手机、平板电脑。
    - 工业自动化设备,如工业机器人和自动化控制系统。
    - 汽车电子系统,如车载娱乐系统和控制面板。
    使用建议:
    - 在进行安装时,建议先清理接头部位,以确保连接效果最佳。
    - 根据具体的应用需求选择合适的表面处理方式。
    - 注意保持接头清洁干燥,避免因潮湿导致的电气性能下降。

    五、兼容性和支持


    - 兼容性:7478系列接头组件可与其他符合标准的电子元器件配合使用,确保系统的兼容性。
    - 厂商支持:请联系Molex官方技术支持获取进一步的指导和支持。

    六、常见问题与解决方案


    - Q:如何确认产品的型号?
    - A:可以通过查阅产品序列号或联系厂商获取详细信息。
    - Q:安装过程中出现接触不良怎么办?
    - A:首先检查接头是否有污垢或损坏,如有必要请更换新的接头部件。
    - Q:如何判断接头的焊接质量?
    - A:使用专业检测工具检查焊接点,确保焊接牢固无虚焊现象。

    七、总结和推荐


    7478系列摩擦锁接头组件凭借其高性能、可靠性和多样化的应用前景,成为众多电子产品中的优选连接器。无论是对于消费电子还是工业应用,其都能提供优秀的电气连接和机械稳定性。强烈推荐给需要高密度连接和良好电气性能的产品设计工程师和制造商。

22-12-2126参数

参数
间距-配接 2.54mm
颜色 白色
类型 Friction Lock,Header
触头镀层 - 配接
针脚数 12pin
触头镀层厚度 - 配接 760nm
额定电流 -
排数 1
防护等级 -
长*宽*高 30.48mm(长度)*12.83mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22-12-2126厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22-12-2126数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22-12-2126 22-12-2126数据手册

22-12-2126封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 2.075 ¥ 17.015
5000+ $ 1.9375 ¥ 15.8875
库存: 250000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 42537.5
